(H) 여러 개의 선을 하나의 곡선/연속선으로 합치는 도구
곡선
여러 개의 선을 하나의 곡선으로 합치는 도구

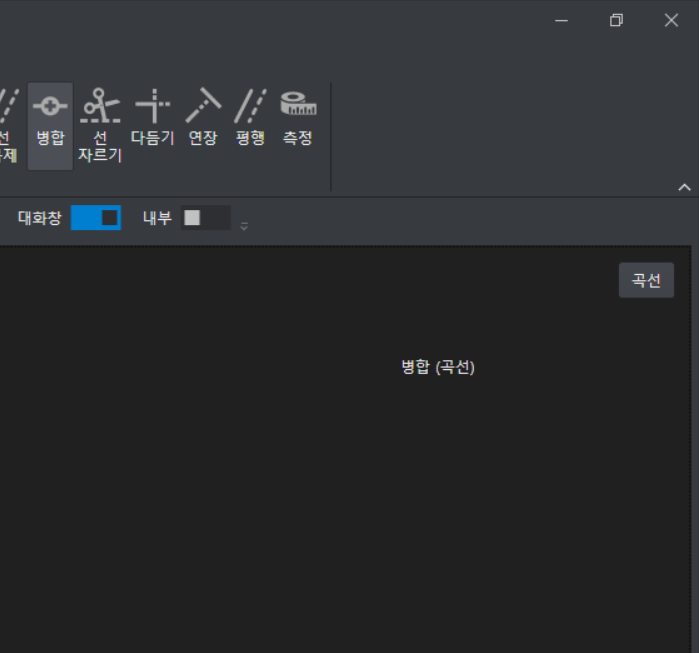

곡선은 병합(H)를 누르면 기본적으로 설정되어 있습니다.
1.

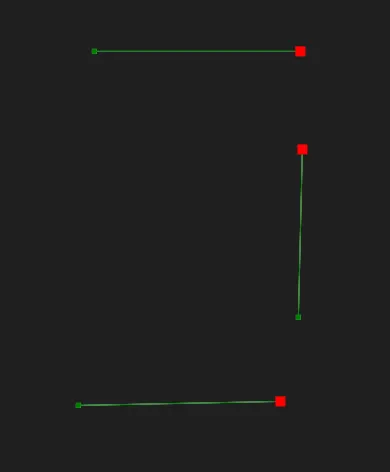

원하는 곡선/직선들을 선택하면 빨간색의 기준점이 나타납니다.
2.
빨간색 점을 기준으로 클릭해야합니다.
3.

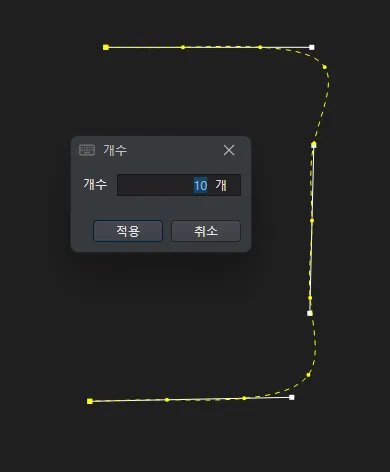

마우스 오른쪽 버튼을 누르면 곡선점의 개수를 설정할 수 있는 대화창이 팝업됩니다.
4.
원하는 곡선점의 개수를 입력하면 곡선점이 균등분배되어 배치됩니다.
5.

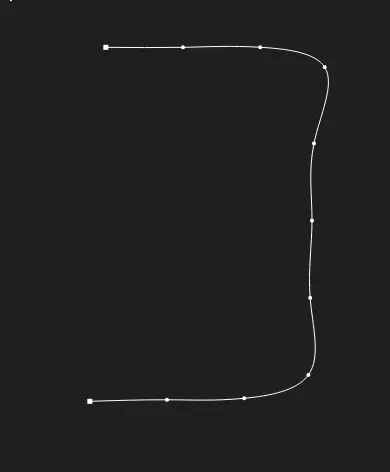

적용 버튼을 누르면 하나의 곡선으로 합쳐집니다.
연속선
개별 선으로 붙어있는 선을 하나의 연속선으로 합치는 도구
완료 시 선의 모양은 똑같으며 속성만 달라집니다.

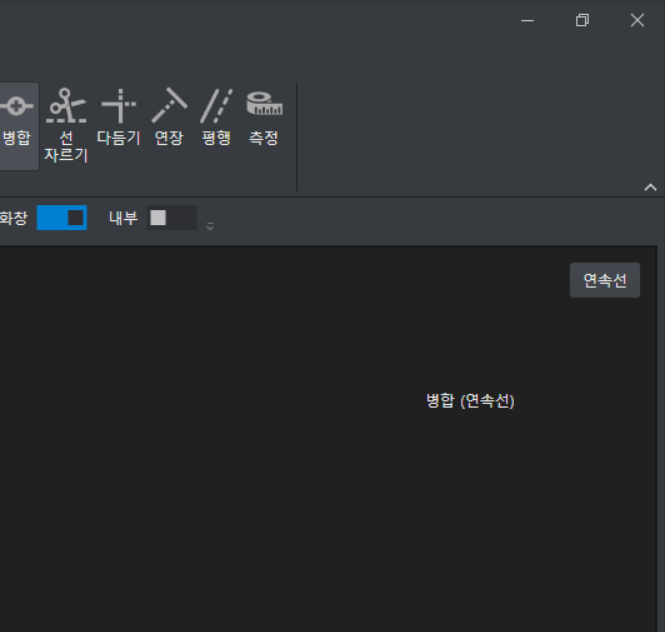

연속선은 Ctrl + 마우스 왼쪽 버튼을 누르거나
작업창 우측 상단의 옵션 부분에 곡선을 클릭하면 ‘연속선’으로 바뀝니다.

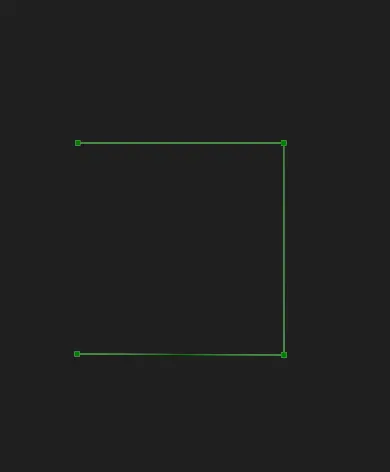

사용 전
: 개별 선

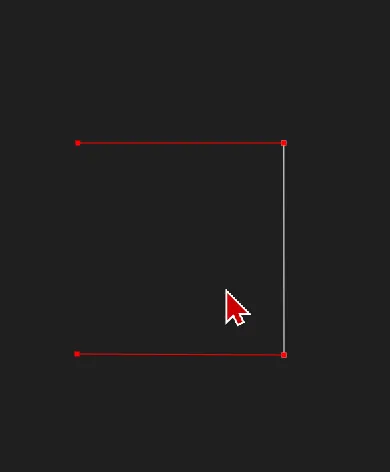

선택 → 우클릭
: 선택완료

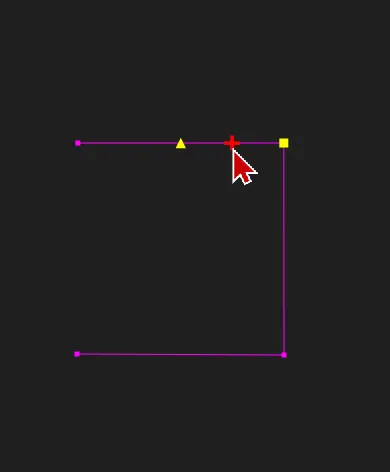

사용 후
: 연속선
1.
선을 선택합니다. 붙어있는 선만 선택 가능합니다.
2.
마우스 오른쪽 버튼을 누르면 선택 해제되며 연속선으로 합쳐집니다.
3.
