(X) 패턴을 만들고 분해할 때 사용하는 도구

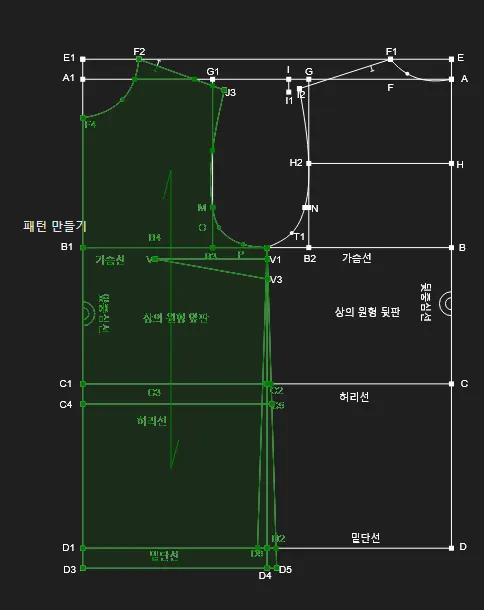

패턴의 외부선을 순서대로 하나씩 선택합니다.
선택한 선은 빨간색으로 바뀌고 선택한 선들의
시작점과 끝점이 만나면, 선들이 녹색으로 바뀌면서
패턴이 생성되고 식서가 그려집니다.

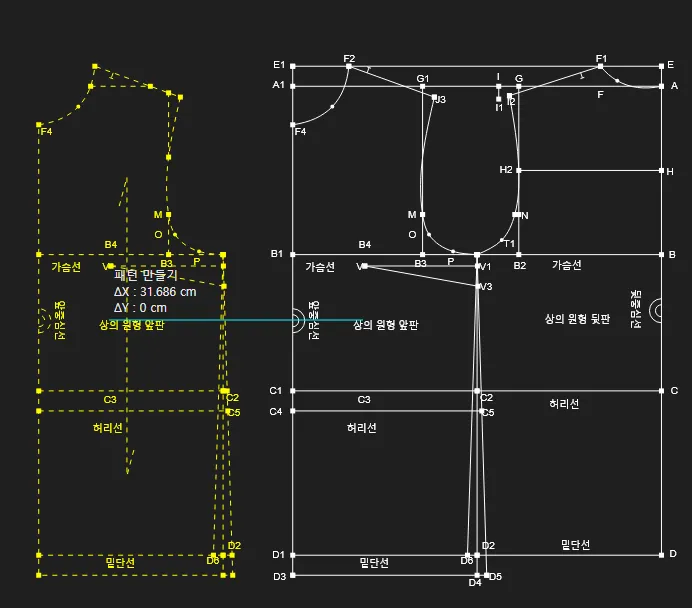

마우스 오른쪽 클릭하면 같은 위치에 패턴이 만들어지고,
마우스 왼쪽 클릭으로 이동 시작점과 끝점을 선택하면,
이동한 위치에 패턴을 만들 수 있습니다.

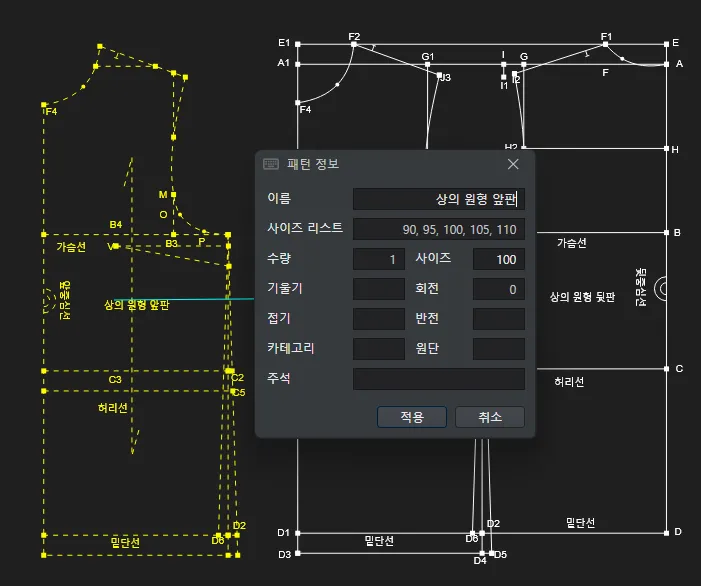

패턴을 생성하면 패턴 정보를 입력하는 창이 나타납니다.
입력 창에 패턴 이름을 입력하고 적용을 클릭하면 패턴 생성이 완성됩니다.
왼쪽 패턴 정보 창에서 패턴에 대한 정보를 확인할 수 있습니다.
패턴을 떼어내는데 오류가 생기지 않도록 선을 순서대로 선택해야 합니다.
패턴 분해하기
Ctrl+마우스 왼쪽 버튼을 누르거나 작업창 우측 상단의 옵션 부분을 클릭하면 모드를 바꿀 수 있습니다. (생성
해제 토글) 기본은 ‘생성’입니다.

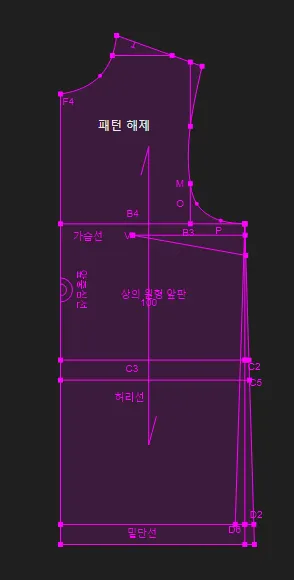

패턴을 선택하면 그리기 선으로 분해되면서 패턴 정보가 사라집니다.
해제 토글) 기본은 ‘생성’입니다.
패턴을 선택하면 그리기 선으로 분해되면서 패턴 정보가 사라집니다.Back to list : UttuCAD Manual
