(L) 길이와 거리를 측정할 때 사용하는 도구
길이 재기
직선과 곡선의 길이를 잴 때 사용합니다.
마우스 옆과 우측 하단에 치수가 나옵니다.

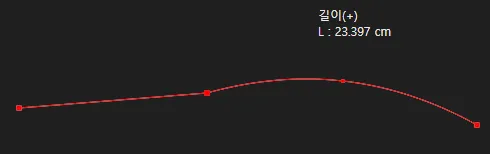

여러 개의 선들을 연속 선택하면 선 길이의 합이 나옵니다.
마우스 옆의 문자가 ‘길이(+)’일 때, 선택한 선들의 합이 계산됩니다.

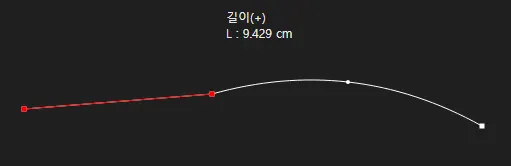

- 를 입력하면, ‘길이(-)’로 바뀌며, 선택한 선들은 녹색으로 바뀌며 차로 계산됩니다.
선택한 선의 색상들로 구분할 수 있습니다.
거리 재기
Ctrl+마우스 왼쪽 버튼을 누르거나 작업창 우측 상단의 옵션 부분을 클릭하면
모드를 바꿀 수 있습니다. (길이
거리 토글) 기본은 길이입니다.

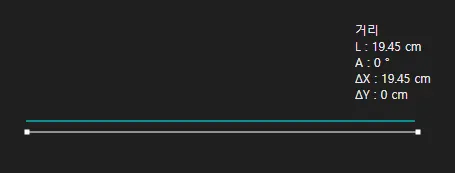

거리 토글) 기본은 길이입니다. 거리를 측정할 포인트와 포인트를 클릭하면 마우스 옆에 치수가 나옵니다.
L은 두 점 사이의 거리,
A는 두 점 사이의 각도,
ΔX와 ΔY는 각각 두 점 사이의 수평과 수직방향의 거리를 나타냅니다.
