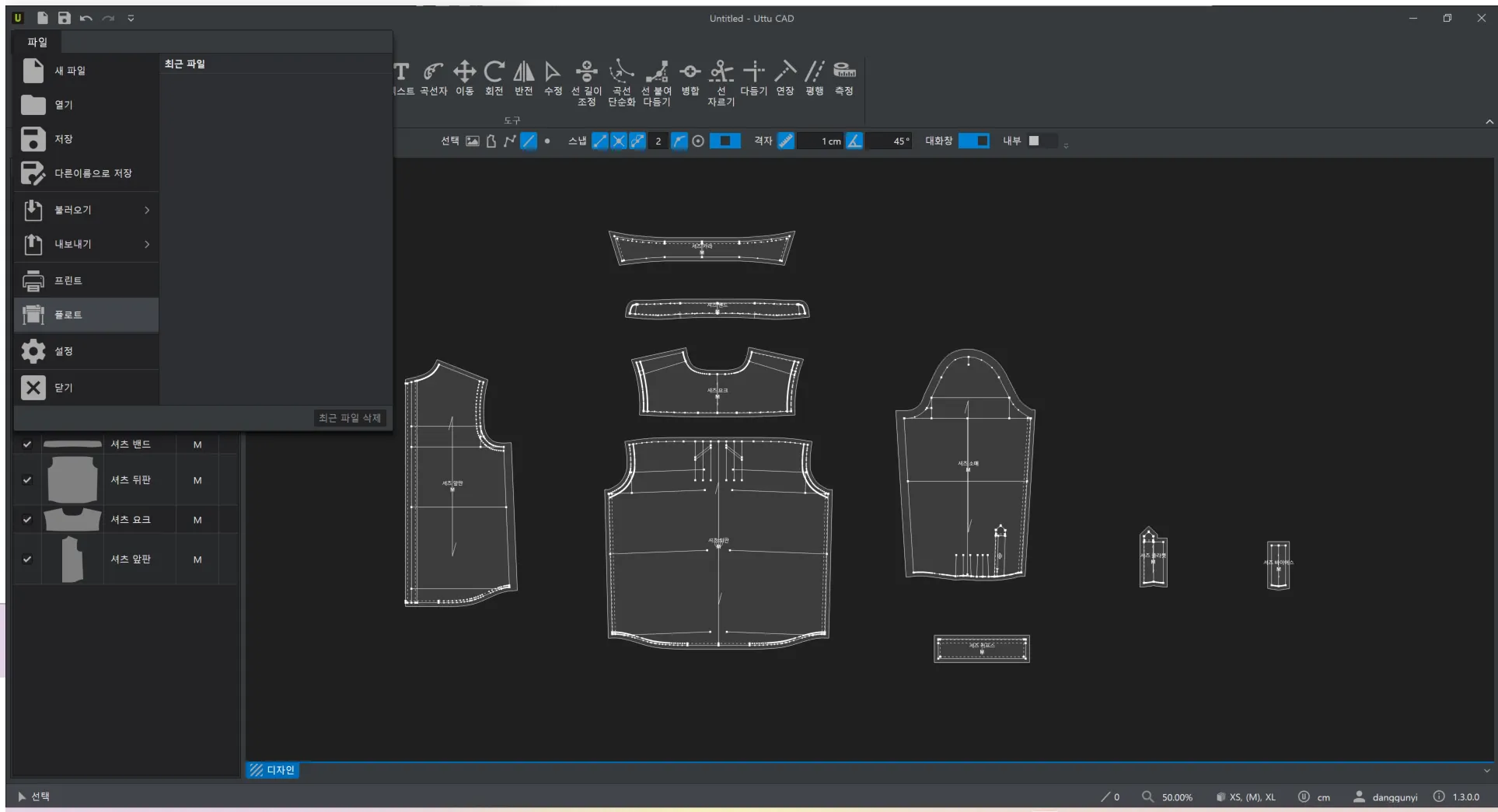

아래 그림과 같이 패턴이 있는 파일에서 플로트를 진행합니다.
•
파일 - 플로트를 클릭하면 아래와 같은 플로트 창이 뜹니다.
현재 파일에 패턴이 있어야 플로트 메뉴가 활성화됩니다.
•
→모두 보기 버튼으로 전체 패턴을 선택/해제할 수 있습니다.
•
→ 아래 그림과 같이 전개도를 체크하면 그레이딩된 패턴들이 나타나고 플로트할 수 있습니다.
•
텍스트 출력 아이콘으로 텍스트 출력 유무를 선택할 수 있습니다.
•

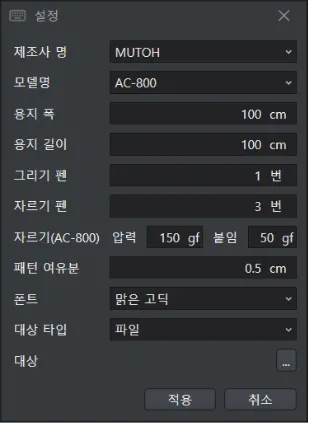

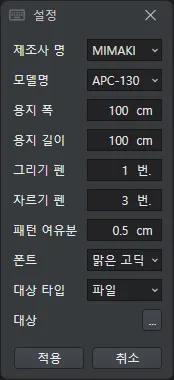

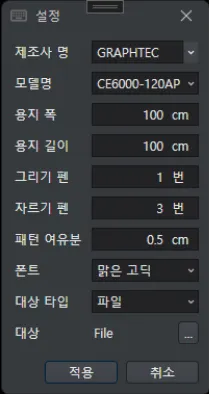

설정 아이콘을 클릭하면 아래와 같은 창이 나타나고, 사용자 환경에 맞도록 설정을 수정합니다.
현재는 4가지 모델을 지원하고 있습니다.
1.
GRAPHTEC 의 CE6000
2.
GRAPHTEC 의 CE7000
3.
MUTOH 의 AC-800
4.
MIMAKI 의 APC-130
•
제조사 명 : 플로터 제조사 명
•
모델명 : 플로터 모델명
•
용지 폭 : 출력 용지 너비
•
용지 길이 : 출력 용지의 최대 길이
•
그리기 펜 : 그리기 펜 번호 (일반적으로 1번)
•
자르기 펜 : 칼날 번호 (일반적으로 3번)
•
자르기 (MUTOH 모델만 적용) : 칼압과 해제압 설정
•
패턴 여유분 : 패턴 사이의 간격
•
폰트 : 텍스트 출력시 사용할 폰트
•
대상 타입 : 플로트 할 대상 (파일 혹은 시리얼 포트)
•
대상 : 파일의 저장 위치 혹은 시리얼 포트 목록
설정 완료 후 플로트 아이콘을 클릭하면 플로트가 진행됩니다.
플로터가 연결되어 있지 않은 경우는 HPGL 형식의 파일로 저장됩니다.
