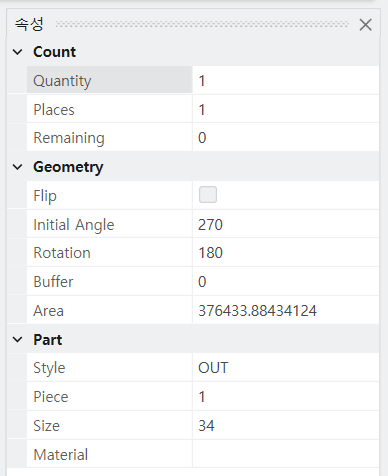

아이콘을 클릭하면 우측에 속성 창이 도킹됩니다.
패턴창에서 패턴을 선택하면 패턴에 대한 정보가 나타납니다.
•
Count
◦
Quantity : 패턴창에 있는 패턴 수
◦
Places : 네스팅창에 있는 패턴 수
◦
Remaining : 배치되지 않은 패턴 수
•
Geometry
◦
Flip : 반전 여부 표시
◦
Initial Angle : 패턴 회전 각도
◦
Rotation : 네스팅시 회전 허용 각도
◦
Buffer : 패턴 경계의 간격
◦
Area : 패턴 면적
•
Part
◦
Style : 파일 이름
◦
Piece : 패턴 이름
◦
Size : 사이즈
◦
Material : 원단 이름
네스팅창에서 패턴을 선택하면 배치된 패턴의 정보가 나타납니다.
•
Geometry
◦
Position : 패턴 위치 좌표
◦
Angle : 패턴 회전 각도
◦
Area : 패턴 면적
•
Misc.
◦
Buffer : 패턴 경계의 간격
◦
Flip : 반전 여부 표시
◦
IsOutOfMarker : 마카영역 벗어남 여부
◦
Piece : Piece 이름-사이즈
◦
RegionIndex : 영역 번호
•
Part
◦
Piece : 패턴 번호
◦
Size : 패턴 사이즈
•
State
◦
IsLocked : 잠금 여부
◦
IsOverlapped : Piece 겹침 여부
