편차 표 (보이기/숨기기)
편차 표를 켰다 껐다 할 수 있는 아이콘
편차 측정
선택한 선의 편차를 측정하는 도구
길이 / 거리 / 폭 / 높이 를 측정한 값을 { 편차 / 원본 } 의 필터로 볼 수 있습니다.
•
이어진 선을 다중으로 선택 가능
•
그레이딩 점 ~ 그레이딩 점 기준으로 선 선택 가능
•
편차표에서 [X] 버튼 클릭 시, 편차측정 삭제
측정
1.
편차를 측정할 선을 선택합니다.
2.

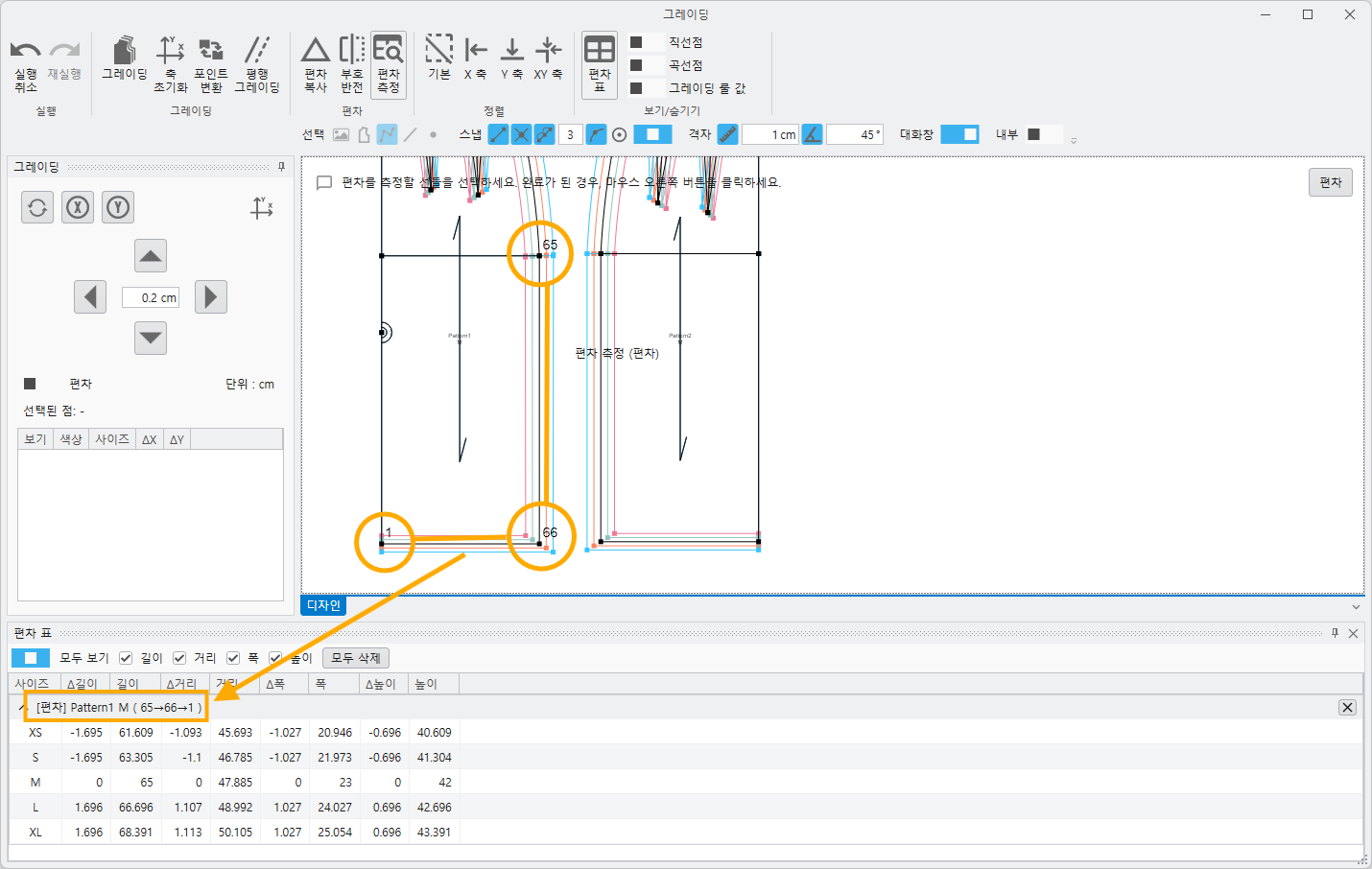

마우스 우클릭 시, 편차표에 편차값이 나타나며 화면에는 선택한 선의 그레이딩 점에 임의의 번호가 나타납니다.
3.
편차표에서 { 편차 / 모두 보기 / 원본 } 3가지 종류로 표의 항목을 바꿀 수 있습니다.
차이
선 A 와 선 B 의 편차값 차이 측정 ( 주로 길이 편차값 참고 )
1.
우측 상단 옵션박스를 눌러 [차이] 로 변경합니다.
2.
선 A 를 선택한 후, 마우스 우클릭
3.
선 B 를 선택한 후, 마우스 우클릭 하면
4.
편차표에 편차값이 (선 A - 선 B) 로 나타나며 화면에는 선택한 선의 그레이딩 점에 임의의 번호가 나타납니다.
5.
편차표에서 { 편차 / 모두 보기 / 원본 } 3가지 종류로 표의 항목을 바꿀 수 있습니다.
