곡선자를 사용하여 곡선을 그릴 때 사용하는 도구
•
곡선자 확대/축소
: Ctrl + 마우스 휠
•
회전
: 마우스 좌클릭 & 드래그
•
위치 고정
: 마우스 우클릭
•
반전
: Ctrl + 마우스 좌클릭
또는

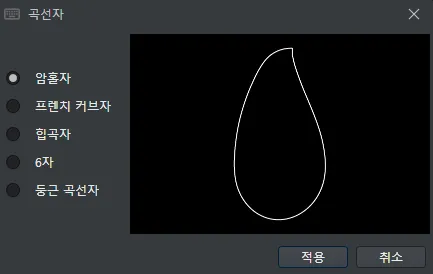

우측 상단 옵션 박스 클릭
•
종료
: ESC
또는
선택 도구 / 다른 도구 클릭
사용 방법

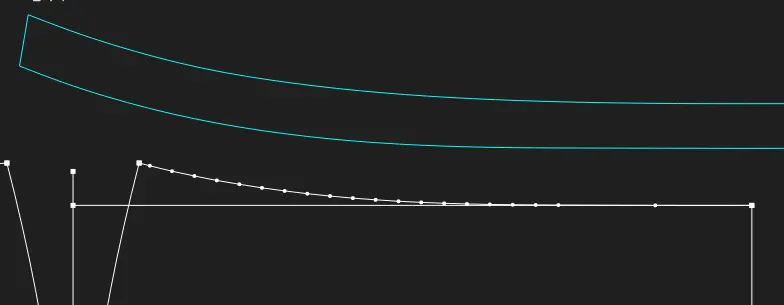

곡선자 미리보기 상태에서 마우스를 움직이면 곡선자가 이동하고
Ctrl +마우스 휠을 이용하여 곡선자의 크기를 조정합니다.
마우스 좌클릭 & 드래그하여 곡선자 의 각도를 회전합니다.
이동과 회전으로 원하는 크기와 각도로 수정한 뒤, 마우스 우클릭을 하면 곡선자의 위치가 고정됩니다.

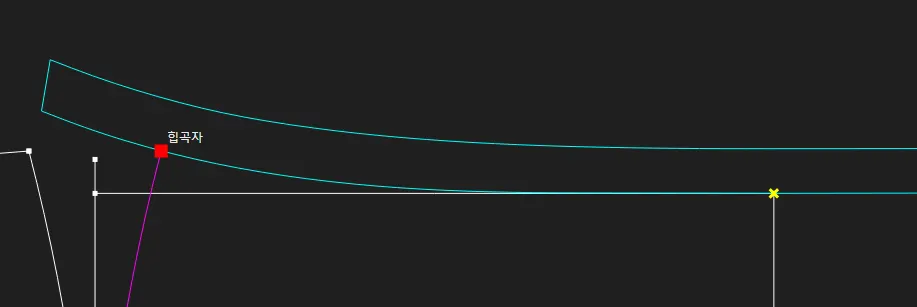

곡선자의 시작점을 선상 위의 점 중에서 선택합니다. 근처에 있는 곡선자가 따라와 붙습니다.
두 번째 점도 동일한 방법으로 선택하면 곡선자가 회전하며 사용할 곡선부분에 미리보기가 생성됩니다.
마우스 우클릭을 하면 미리보기 부분의 곡선이 도장처럼 찍히며 곡선자의 처음으로 돌아옵니다.
곡선자를 종료하려면 Esc버튼을 누르면 됩니다.
