DXF (ASTM)

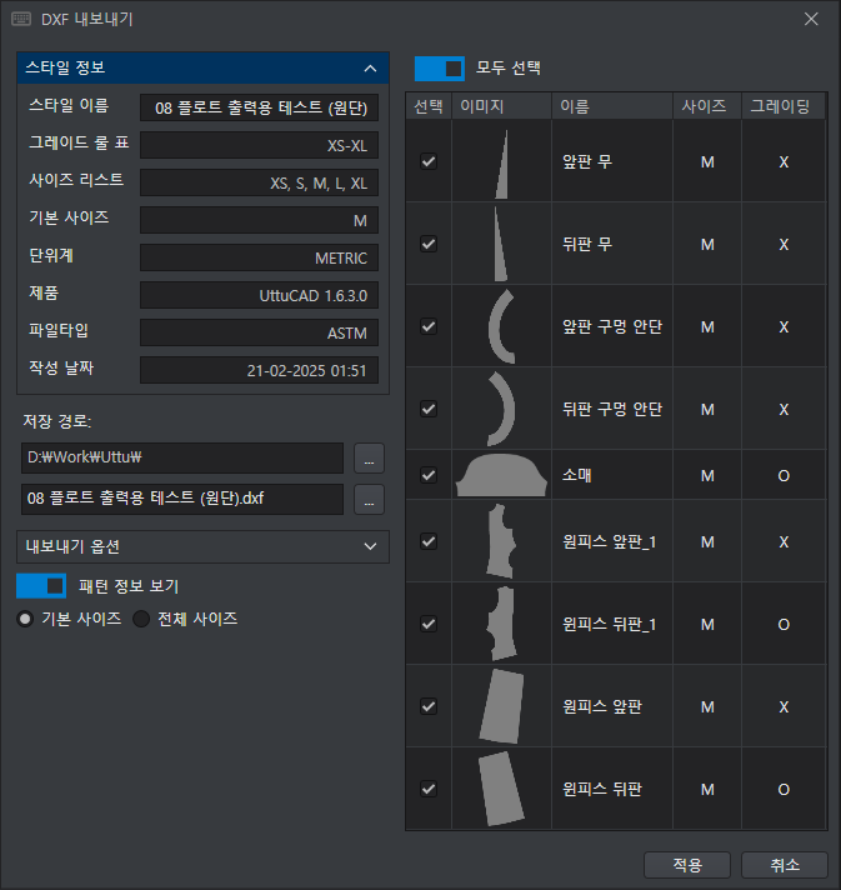

파일 -내보내기 - DXF(ASTM)를 클릭하면 아래와 같은 내보내기 창이 뜹니다.

패턴 정보 표시를 선택하여 오른쪽 창에서 원하는 패턴을 선택하고 저장할 경로를 지정한 뒤 적용을 클릭하면, DXF 파일로 패턴이 변환되어 저장됩니다.

*DXF 파일에는 패턴만 저장됩니다.

•

패턴 정보 보기 : 오른쪽 패턴 정보창 보기/숨기기

•

기본 사이즈/전체 사이즈 : 선택하여 DXF 저장

•

패턴 정보창

◦

선택 : 패턴 선택하여 DXF 저장

◦

이미지 : 패턴 외곽 형상 표시

◦

패턴 이름/사이즈/ 그레이딩 여부 표시
