만들기

자동/수동 두가지 방법으로 패턴을 만들 수 있습니다.

<패턴 자동만들기>

① 패턴-만들기 기능 선택

② 패턴으로 만들고자 하는 영역 드래그- 우클릭

•

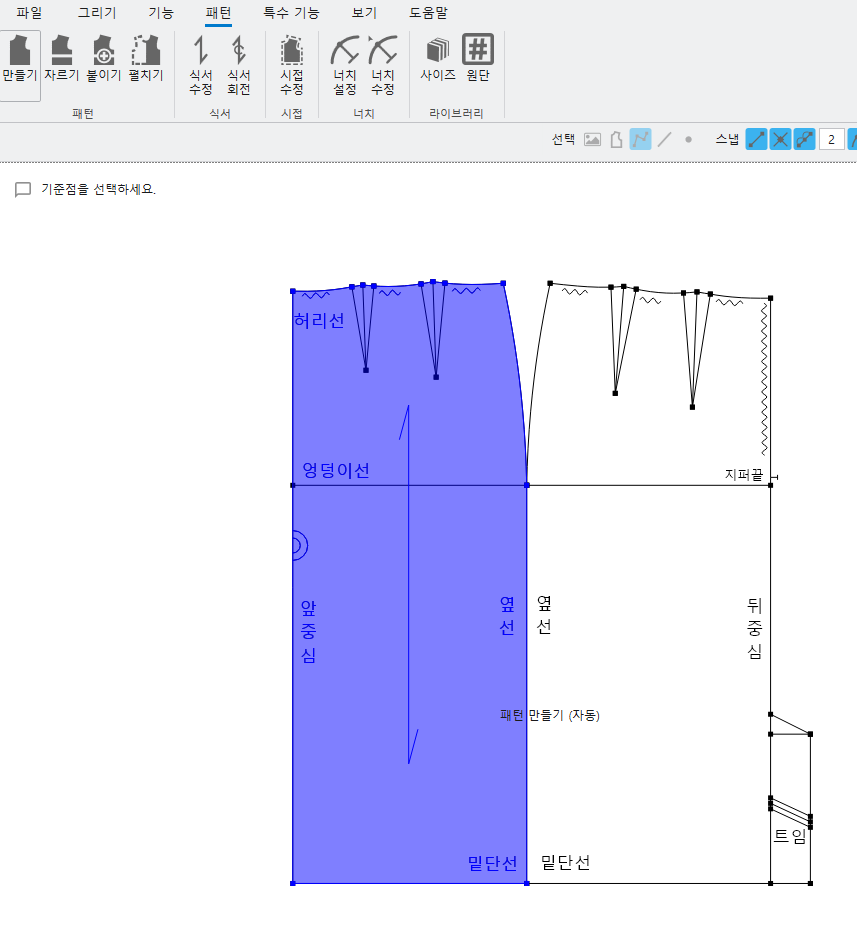

패턴이 만들어지면 컬러가 입혀집니다. (라이트모드 파란색, 다크모드 초록)

•

선이 연결되어 면으로 만들어진 경우에 패턴 만들기가 가능합니다.

•

면이 만들어지지 않은 경우 해당 문구의 경고창이 나옵니다.

연결되지 않은 부분을 수정하여 다시 만드시면 됩니다.

(“연결되어 있지 않거나 꼬인 부분이 있어 외곽선을 만들 수 없습니다”)

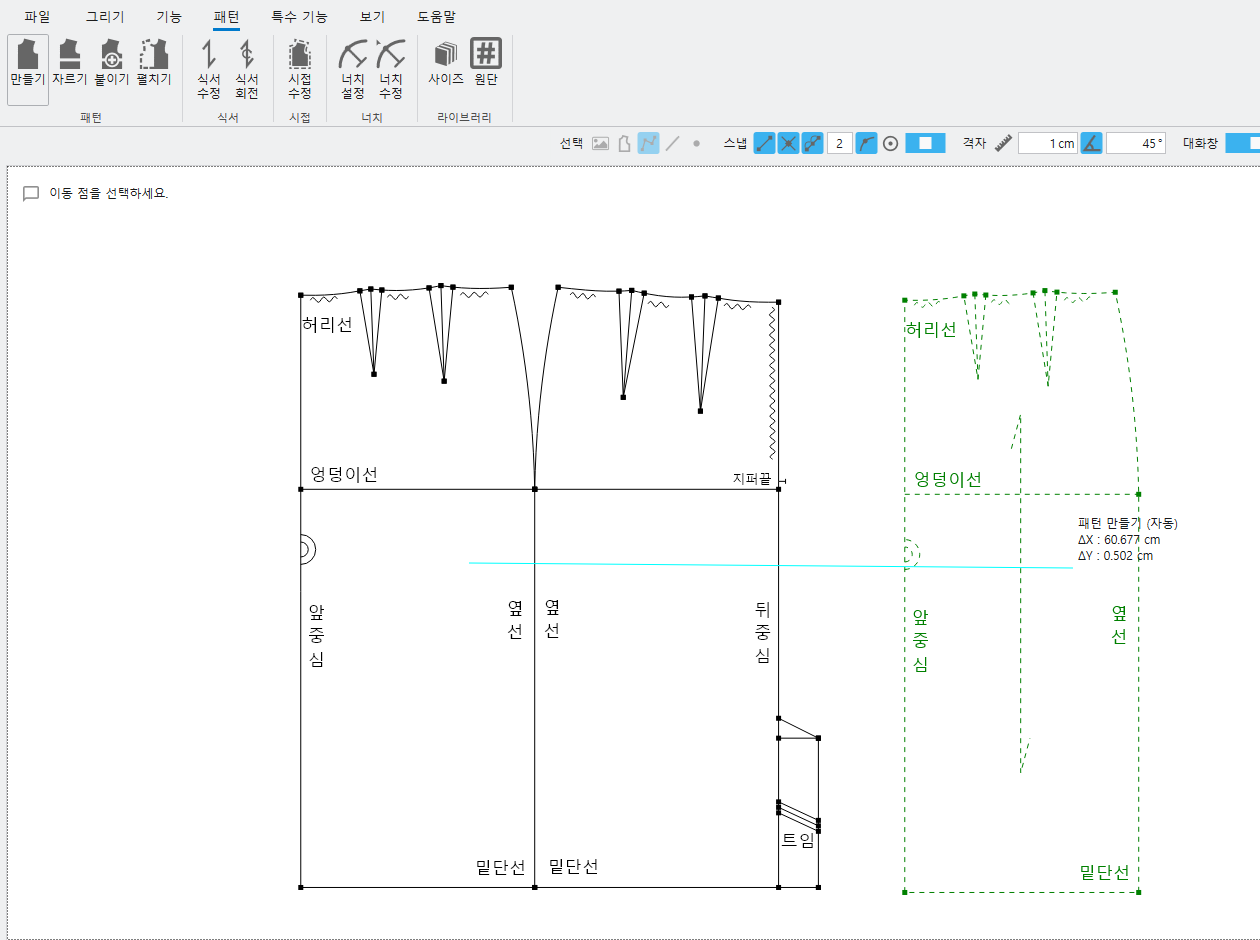

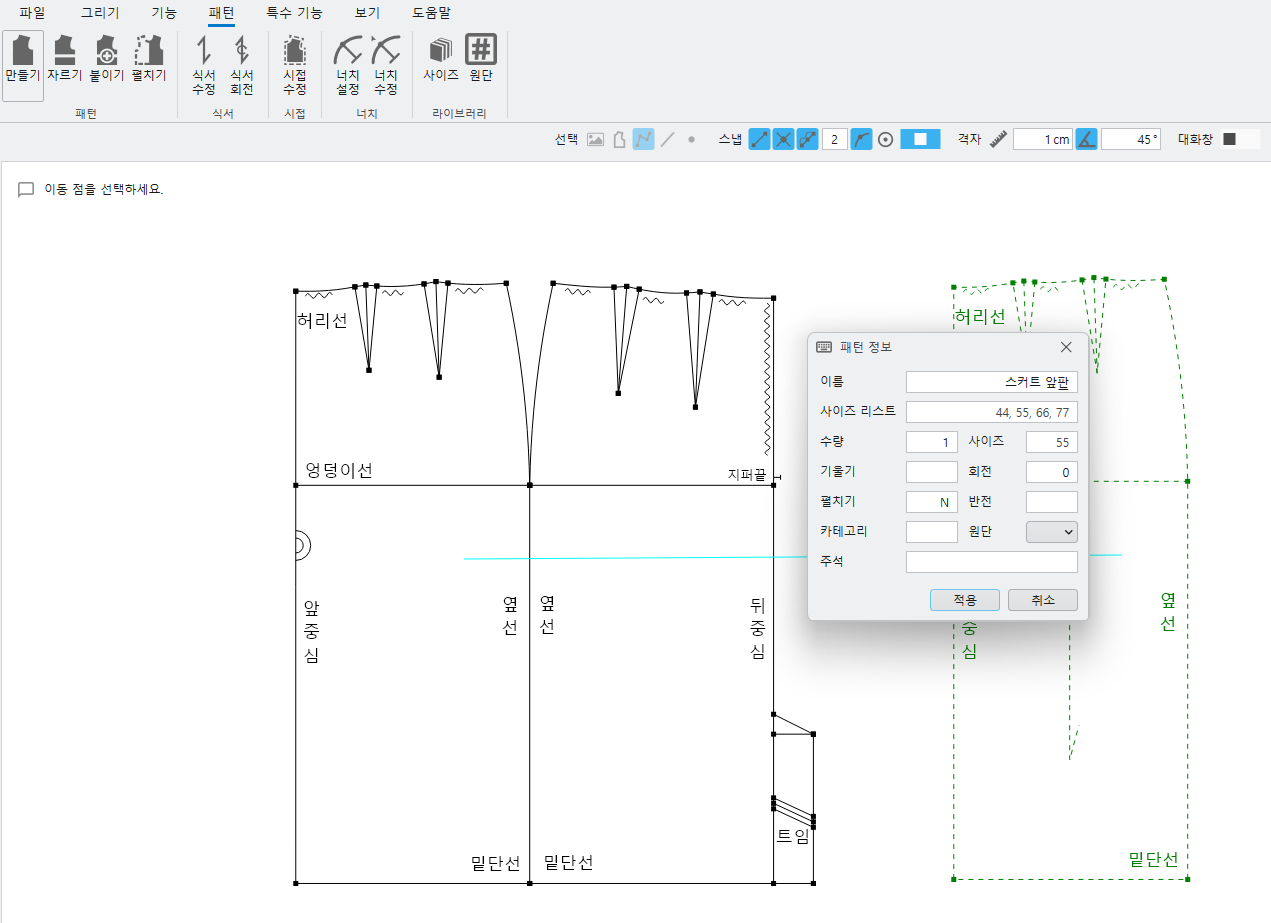

③ 패턴이동 후 패턴 정보에 패턴이름 입력

•

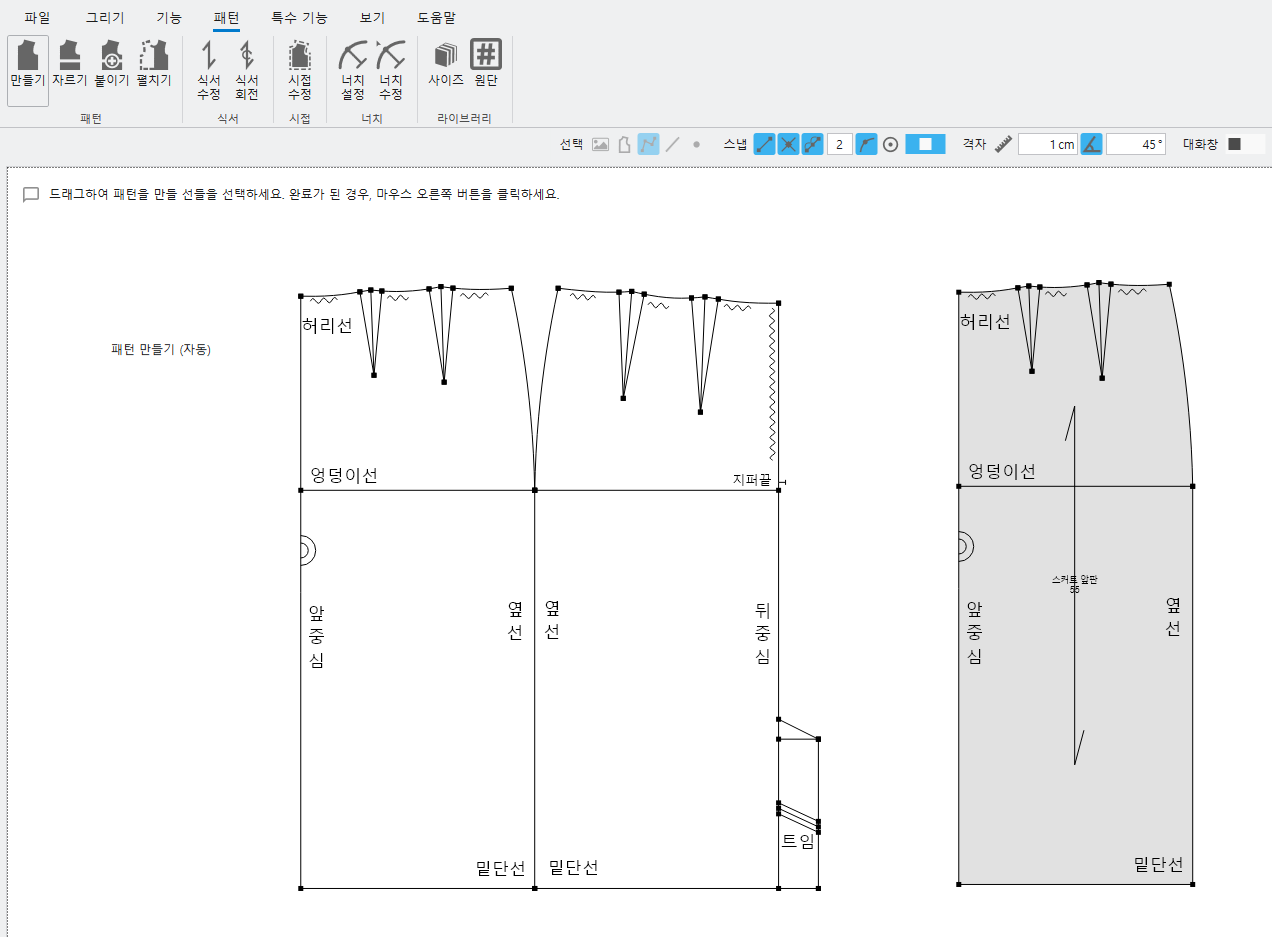

완성패턴은 회색으로 바뀌며, 식서표시가 자동으로 생성됩니다.

<패턴 수동만들기>

옵션을 수동으로 변환하여 사용합니다.

모든 동작은 자동 만들기와 동일하나 처음 드래그해서 선택한 후 사용자가 외곽선을 선택해 주는 점만 다릅니다.

•

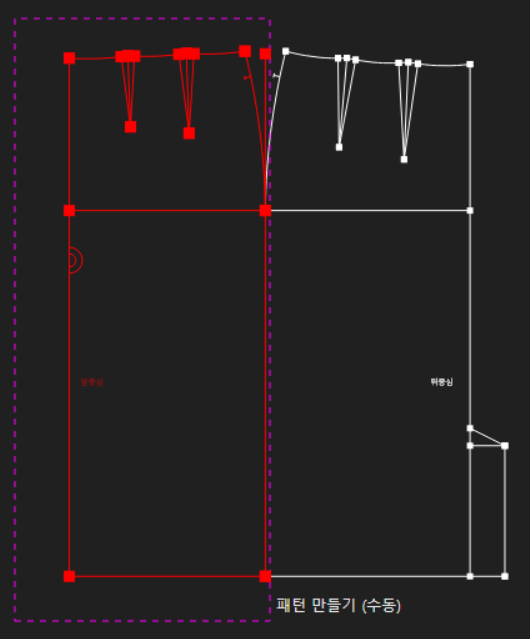

드래그하여 패턴을 만들 선들 선택

•

선택 후 우클릭

•

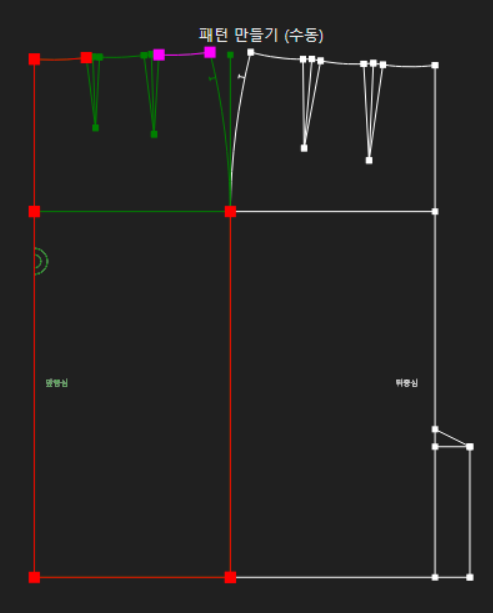

외곽선 수동으로 지정 (순서에 상관없음)

•

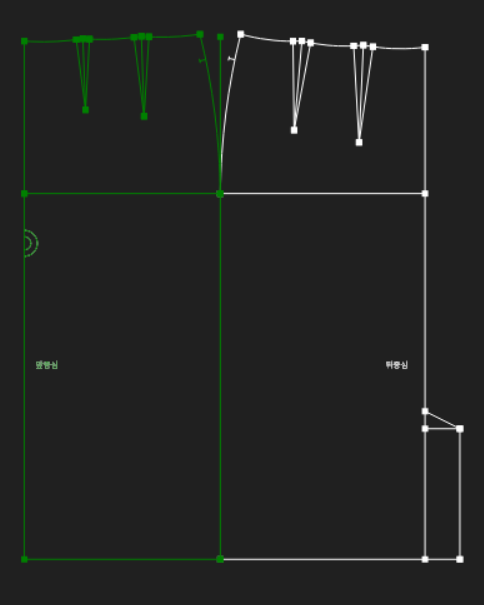

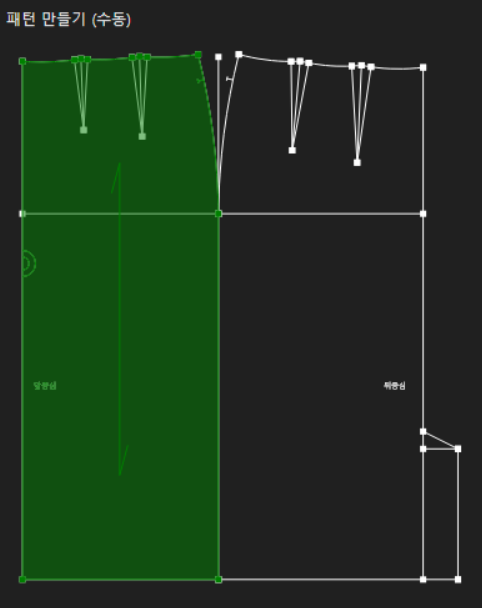

완료 후 우클릭하면 녹색선으로 변경됨

•

이동하고 패턴 정보 입력하여 완료

~ 버튼을 누르거나 작업창 우측 상단의 옵션 부분에 만들기를 클릭하면 ‘해제’로 바꿀 수 있습니다. (만들기 해제 토글)

패턴을 선택하면 그리기 선으로 분해되면서 패턴 정보가 사라집니다.
