DXF (ASTM)

파일-불러오기-DXF(ASTM) 메뉴를 선택합니다.

‘저장하지 않은 변경사항’ 대화상자가 나오면 작업 중인 파일을 저장할지 선택한 다음

DXF 파일 경로를 찾아서 열기를 클릭합니다.

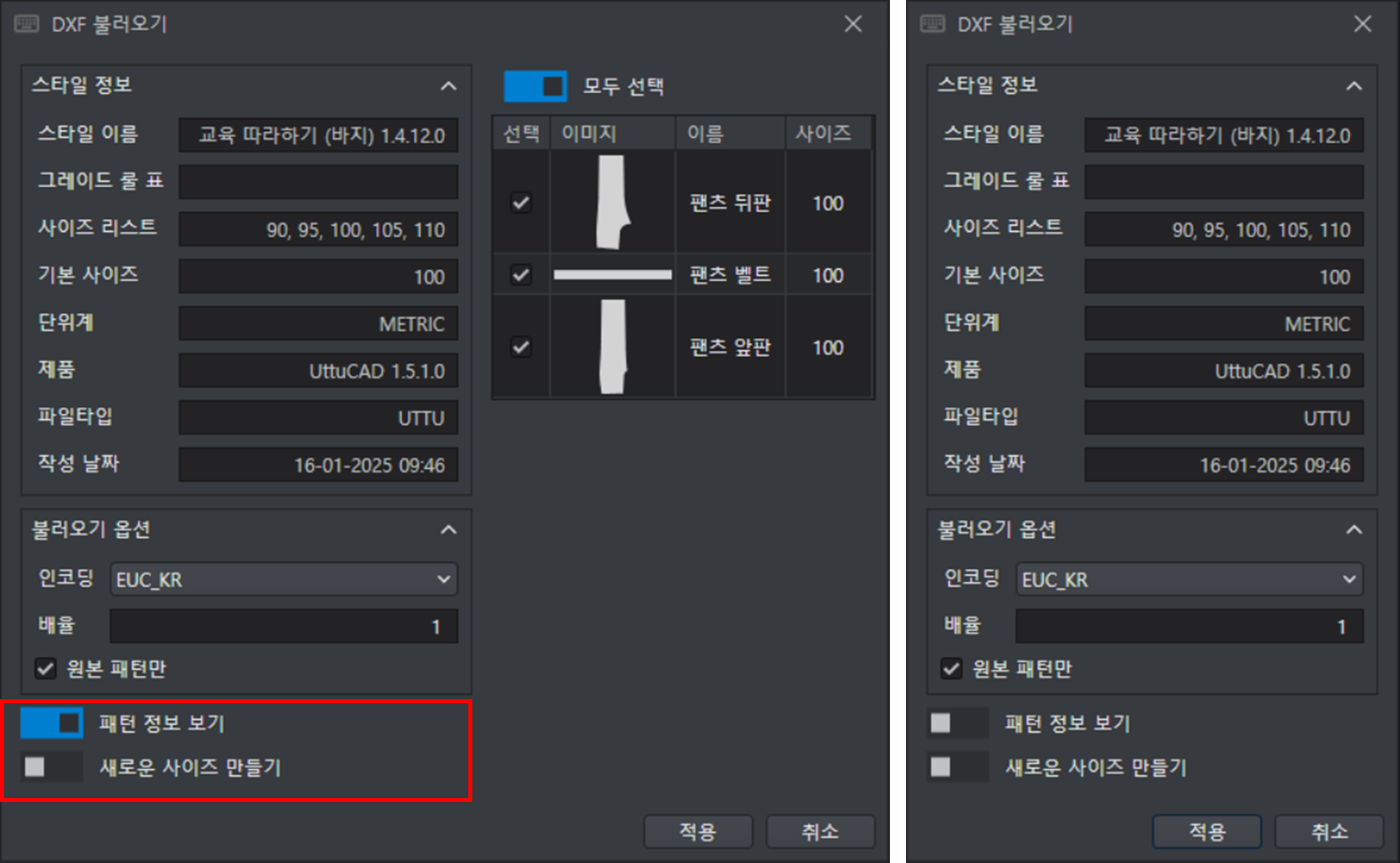

아래 그림과 같은 대화창이 나옵니다.

사용자는 붉은 색 상자 부분의 옵션만 선택하시면 됩니다.

패턴 정보 보기를 선택하면 그림과 같이 오른 쪽에 패턴 미리보기가 나타나고, 필요한 패턴만 선택하여 불러올 수도 있습니다.

새로운 사이즈 만들기 상태에서는 새 파일에 DXF 파일을 불러오면서 저장하지 않은 작업은 저장 여부를 물어봅니다.

DXF 파일의 사이즈 체계가 없는 경우 현재 설정되어 있는 사이즈 체계로 불러옵니다.

예를 들어 현재 작업의 사이즈 체계가 S-M-L이고 DXF 파일의 사이즈가 100인 경우 패턴 이름뒤에 *(100)으로 표시되고 사이즈 체계는 S-M-L로 설정되어 그레이딩 작업이 수행됩니다.

현재 사이즈에 포함 상태에서는 불러오는 DXF 파일의 사이즈 체계가 현재 작업 중인 사이즈 체계로 바뀌어 불러오게 됩니다.

예를 들어 현재 작업 중인 파일의 사이즈 체계가 S-M-L이고, 불러오는 DXF의 사이즈 체계가 30-40-50 이면 불러오는 DXF 파일의 사이즈 체계가 S-M-L로 바뀌게 됩니다.

불러오신 파일에서 길이를 확인하시고 필요 시 배율을 조정하셔서 다시 불러오시기 바랍니다.
