선의 길이를 비율에 따라 조정할 때 사용하는 도구
선 길이 비율 조정하기

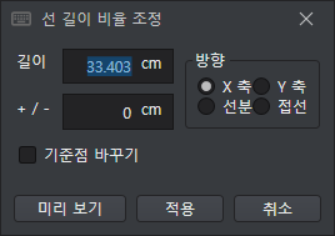

길이 비율을 조정할 선을 선택하면, ‘선 길이 비율 조정’ 대화상자가 나옵니다.
‘대화창’ 상태와 관계없이 실행됩니다.
빨간 색의 끝점(■)이 이동 점입니다.
‘길이’에 원하는 선의 길이를 입력하거나
+ / -탭에 +값을 입력하면 현재 선의 길이에서 입력 값만큼 늘어나고 –값(음수)을 입력하면 선의 길이가 줄어듭니다.
필요시 기준점을 바꾸면 이동 점이 바뀝니다.
방향은 이동점의 선 길이 비율을 조정하는 방법을 설정하는 부분입니다.
•
X방향 : 이동점을 수평 방향으로 이동하여 선 길이 조정
•

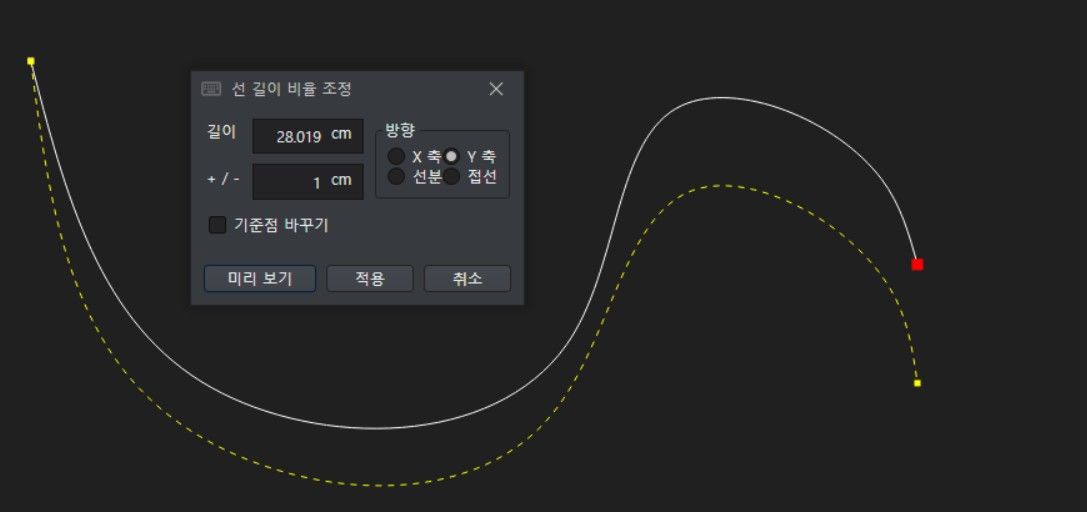

Y방향 : 이동점을 수직 방향으로 이동하여 선 길이 조정
•

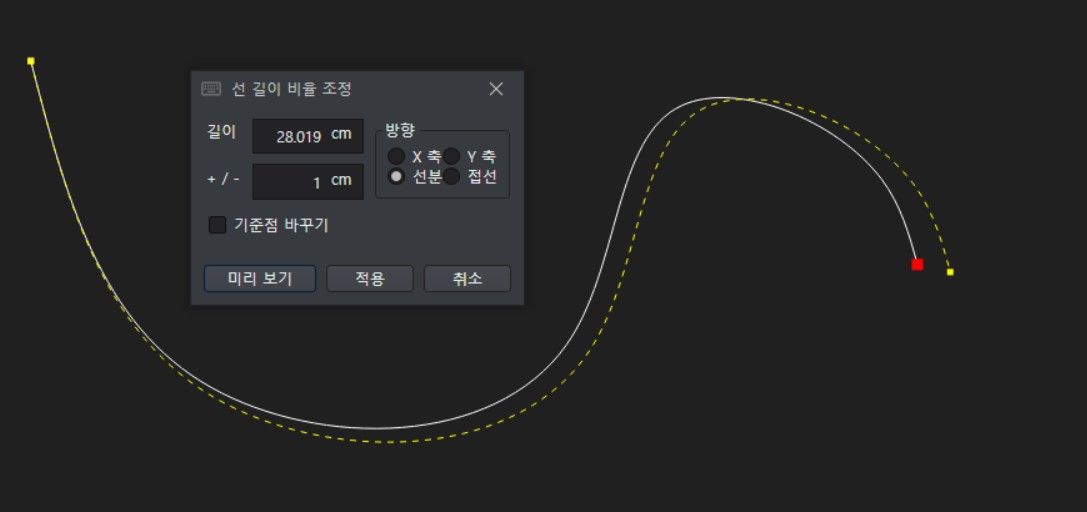

선분 : 시작점과 끝점을 연결한 선분 방향으로 이동하여 선 길이 조정
•

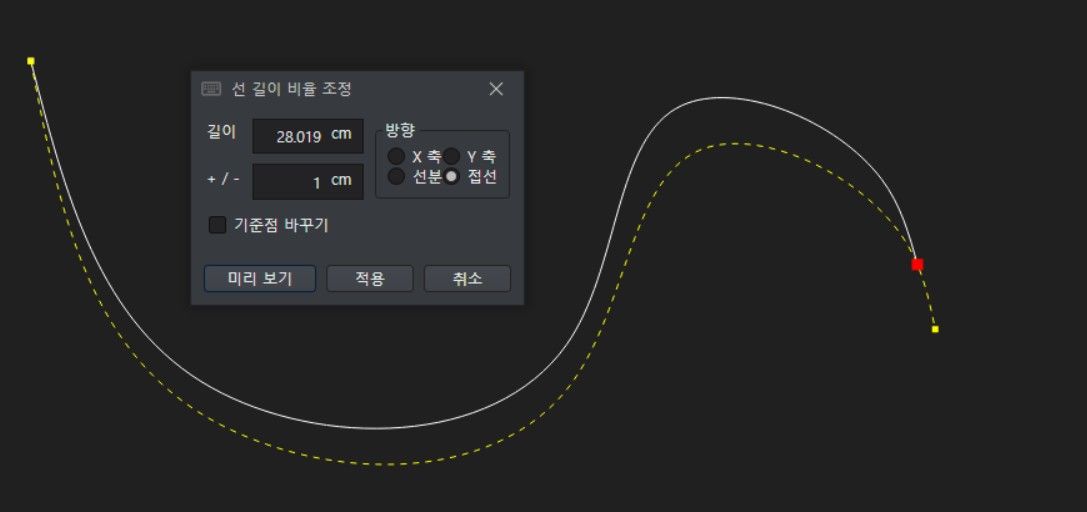

접선 : 이동점의 접선 방향으로 이동하여 선 길이 조정
미리 보기를 클릭하여 선 길이 비율 조정을 확인할 수 있고,
적용을 클릭하면, 선의 길이가 수정됩니다.
