길이 편차값을 수동으로 입력하거나 기존의 길이 편차값을 복사하여 선의 길이 편차값으로 그레이딩하는 기능

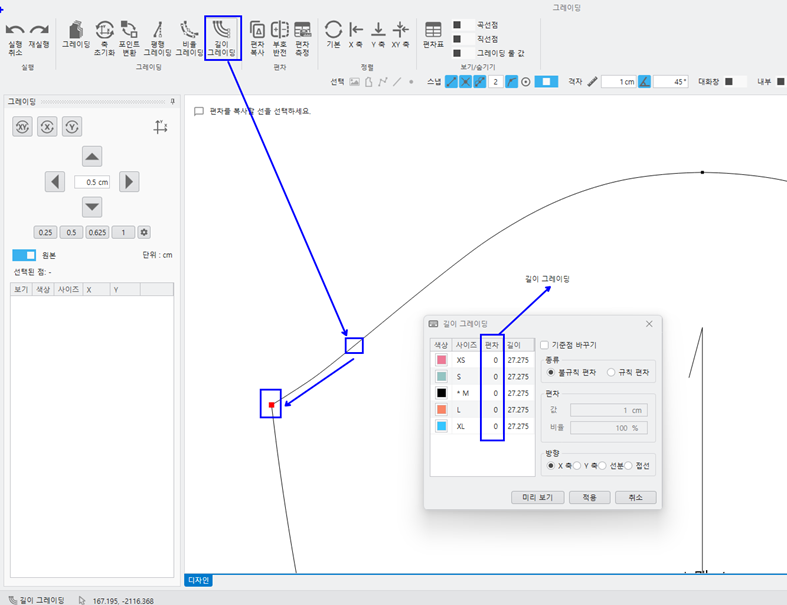

① 길이 그레이딩은 선의 길이 편차를 맞춰주는 기능으로 길이 그레이딩 클릭-해당 선분 클릭
•
이동하는 점은 붉은색으로 표시되며, 편차 값을 입력할수 있습니다.
•
불규칙 / 규칙 : 원하는 편차값에 따라 선택하여 적용합니다.

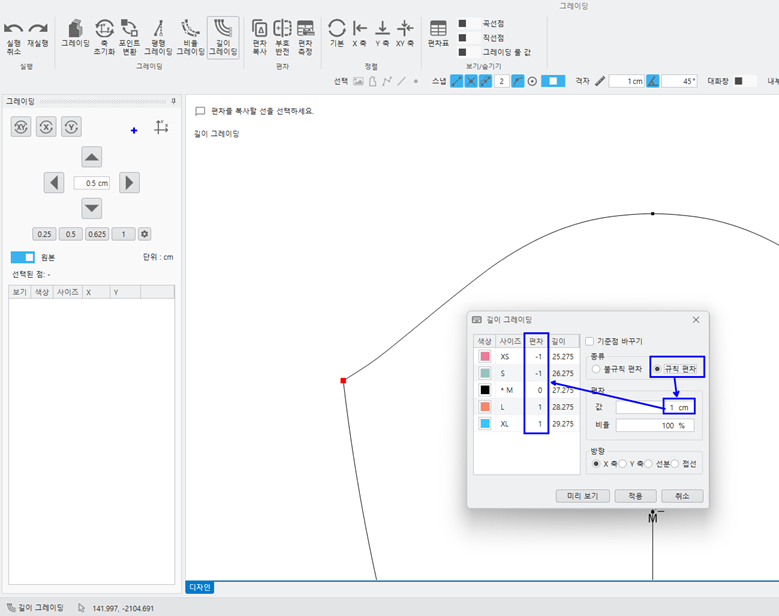

② 규칙/불규칙 편차 선택- 편차값 입력 – 이동방향 선택
•
편차값을 입력하면 사이즈별 편차값이 일괄 적용됩니다.

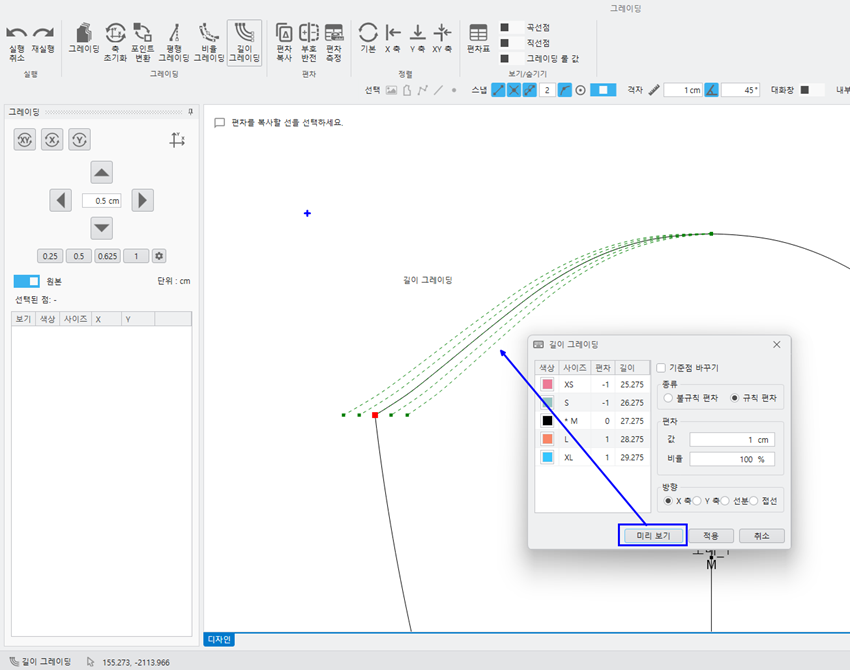

• 미리 보기 선택시 점선으로 편차값이 적용된 형태를 확인할 수 있습니다.

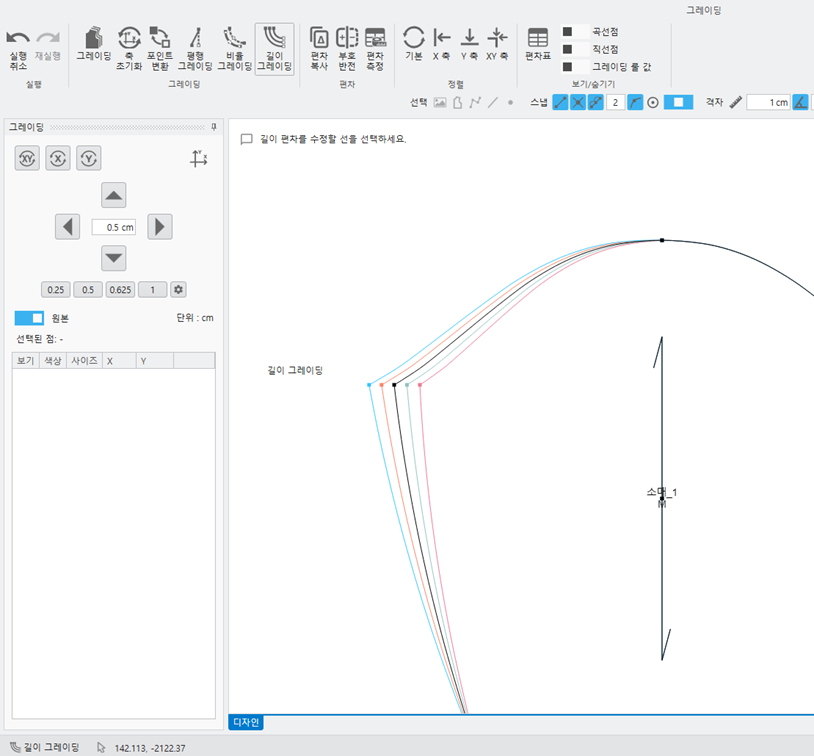

• 길이그레이딩, 규칙편차, 1cm, x축으로 적용된 형태

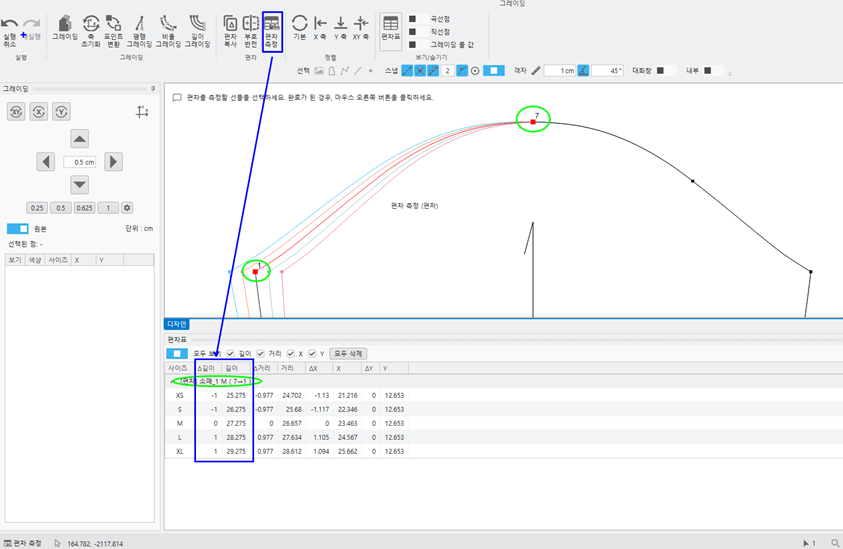

③ 편차 측정으로 적용된 편차 값과 길이를 확인 하실 수 있습니다.
