패턴과 그리기 개체를 프린터로 출력하는 도구

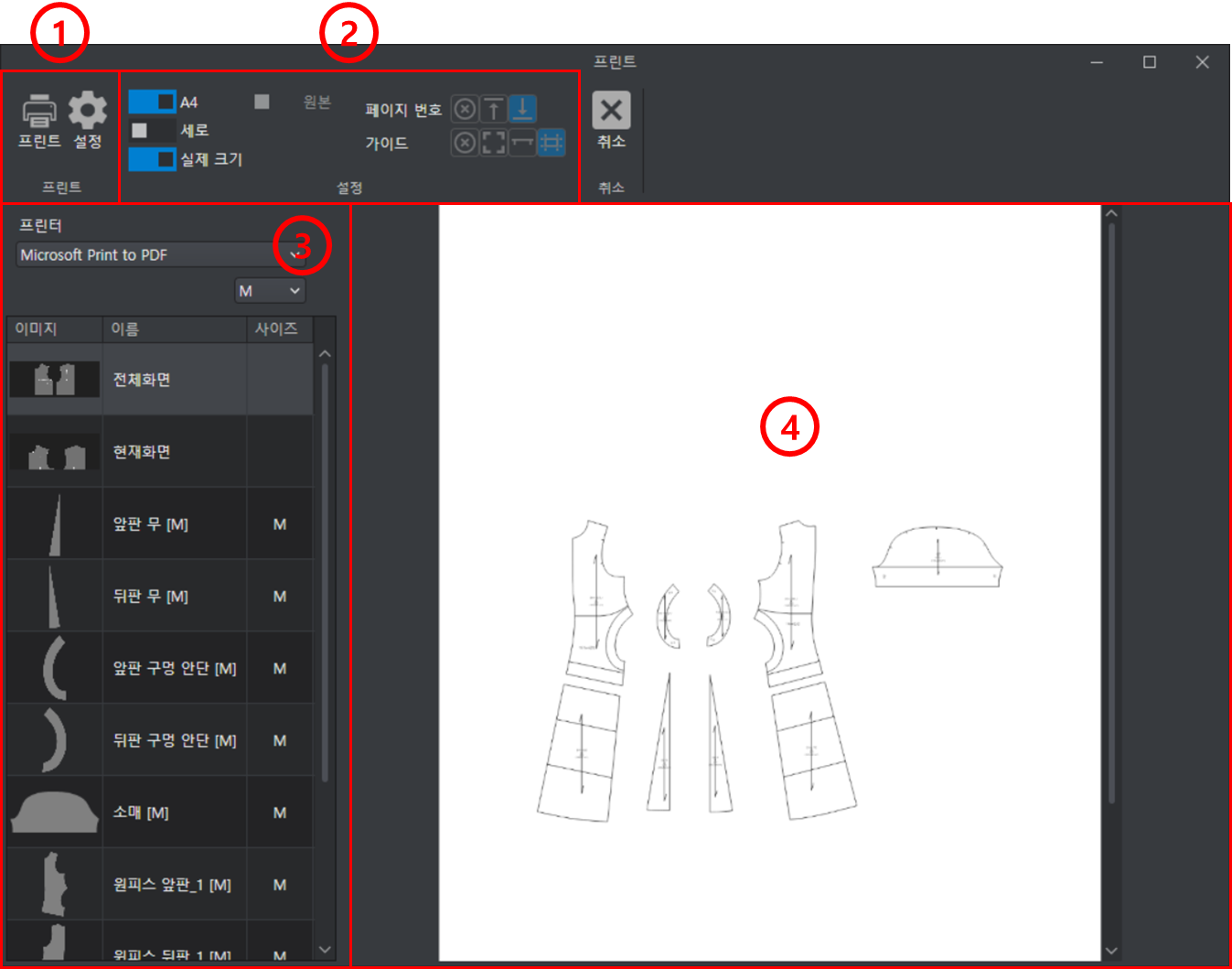

프린트를 실행하면 아래 그림과 같은 창이 뜹니다. 프린트는 패턴과 그리기 개체도 출력할 수 있습니다.
기본 설정은 A4 용지, 세로 보기, 실제 크기 & 전체 화면으로 표시됩니다.
① 프린트
•
프린트 : 설정된 조건으로 프린트 실행
•

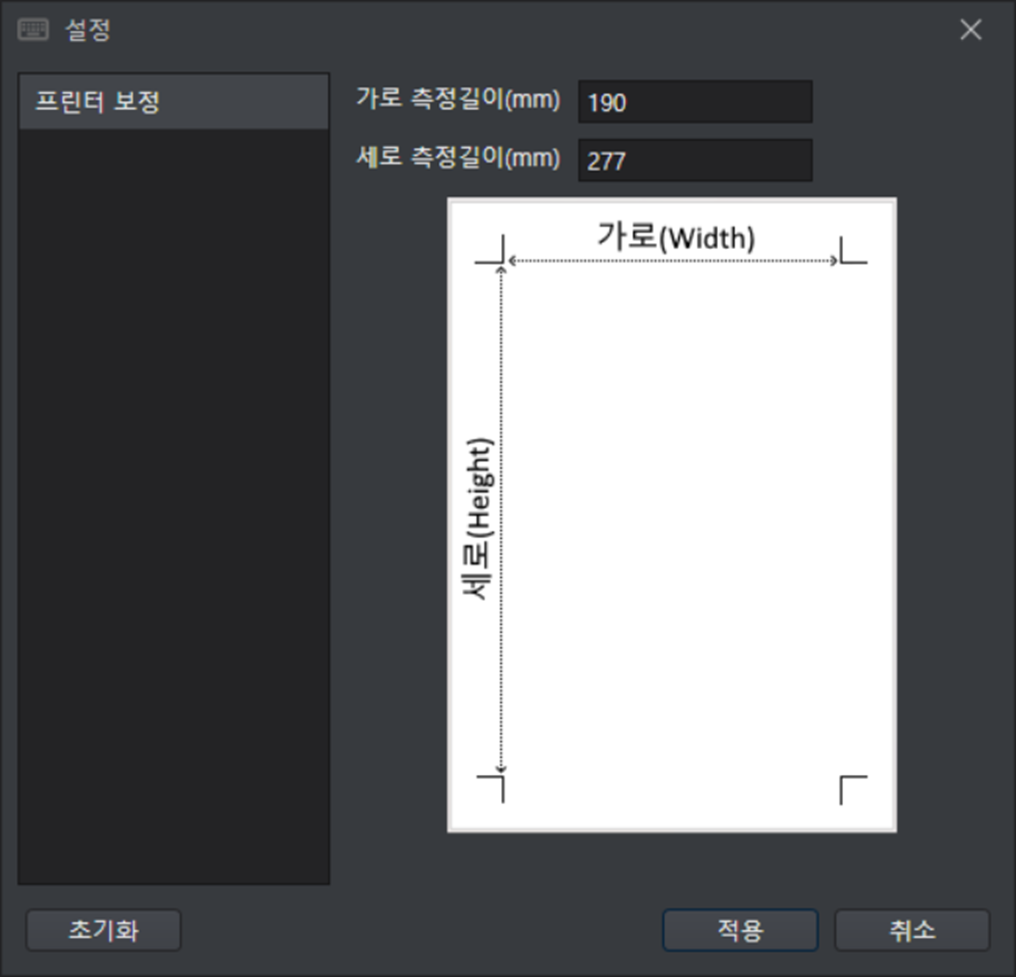

설정 : 프린터 편차 보정
실제 크기 출력시 프린터에 따라 오차 발생
가이드만 출력하여 사이의 길이를 보정하여 사용
프로그램에 설정되어 있는 길이는 아래와 같음
- A4 : 190mm x 277mm
- A3 : 277mm x 400mm
•
적용 예
◦
A4 용지를 출력하여 가이드 사이의 가로 길이 측정값 : 185mm
◦
패턴 전체의 가로 축률 (기준값)190/185 비율로 확대하여 프린트
② 설정
•
용지 설정 : A4/A3
•
용지 방향 : 가로/세로
•
보기 설정 : 실제 크기/1 페이지
•
패턴 종류 : 원본/전개도(그레이딩 패턴)
•
페이지 번호 위치 : 없음/위쪽/아래쪽 (실제 크기에서만 활성화됨)
•
가이드 설정 : 없음/정사각형/T형/모두 (실제 크기에서만 활성화됨)
③ 프린터 창
•
프린터 설정 : PDF 파일이나 연결된 프린터 선택
•
사이즈 선택 : 전체 사이즈나 특정 사이즈만 선택
•
패턴 정보 표시 : 외곽선 이미지/이름/사이즈
•
패턴 선택 : 전체화면/현재화면/패턴 선택하여 출력
④ 프린트 화면 : 설정에 따른 프린트 화면 표시
