합치기

펼쳐진 그레이딩 패턴을 기본 사이즈로 합치는 도구

합치기 기능은 그레이딩된 패턴을 전개한 패턴들을 합치거나
전개된 패턴들을 불러 왔을 경우에 사용할 수 있습니다.
합치기 실행 후 패턴은 그레이딩 모드로 들어가시면 패턴들을 확인할 수 있습니다.
다만, 합칠 패턴들의 그레이딩 점의 개수가 동일해야 실행 가능합니다.

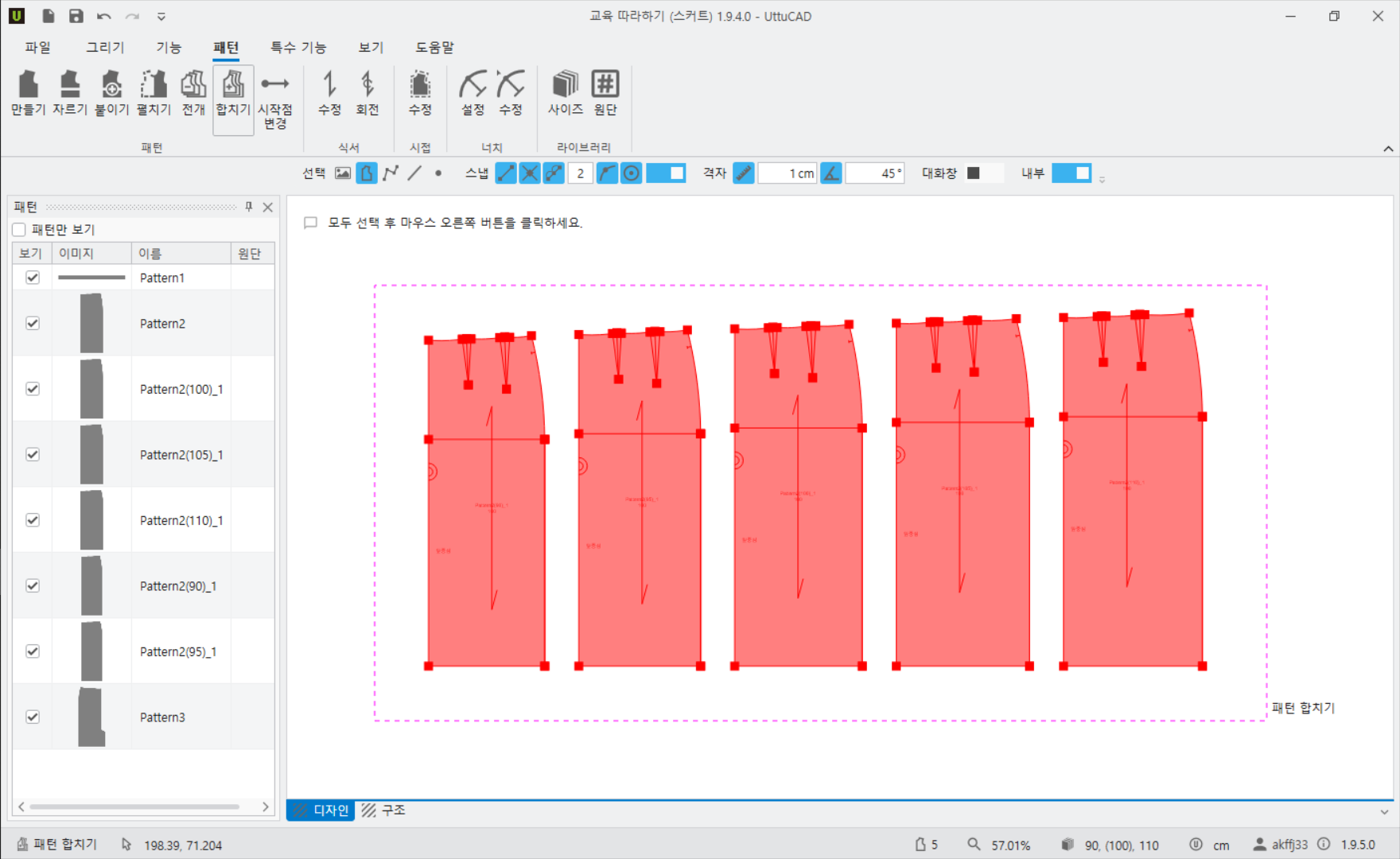

패턴 합치기 아이콘을 클릭하고 합칠 패턴들을 선택합니다.
각각을 클릭하거나 드래그로 패턴들을 선택할 수 있습니다.

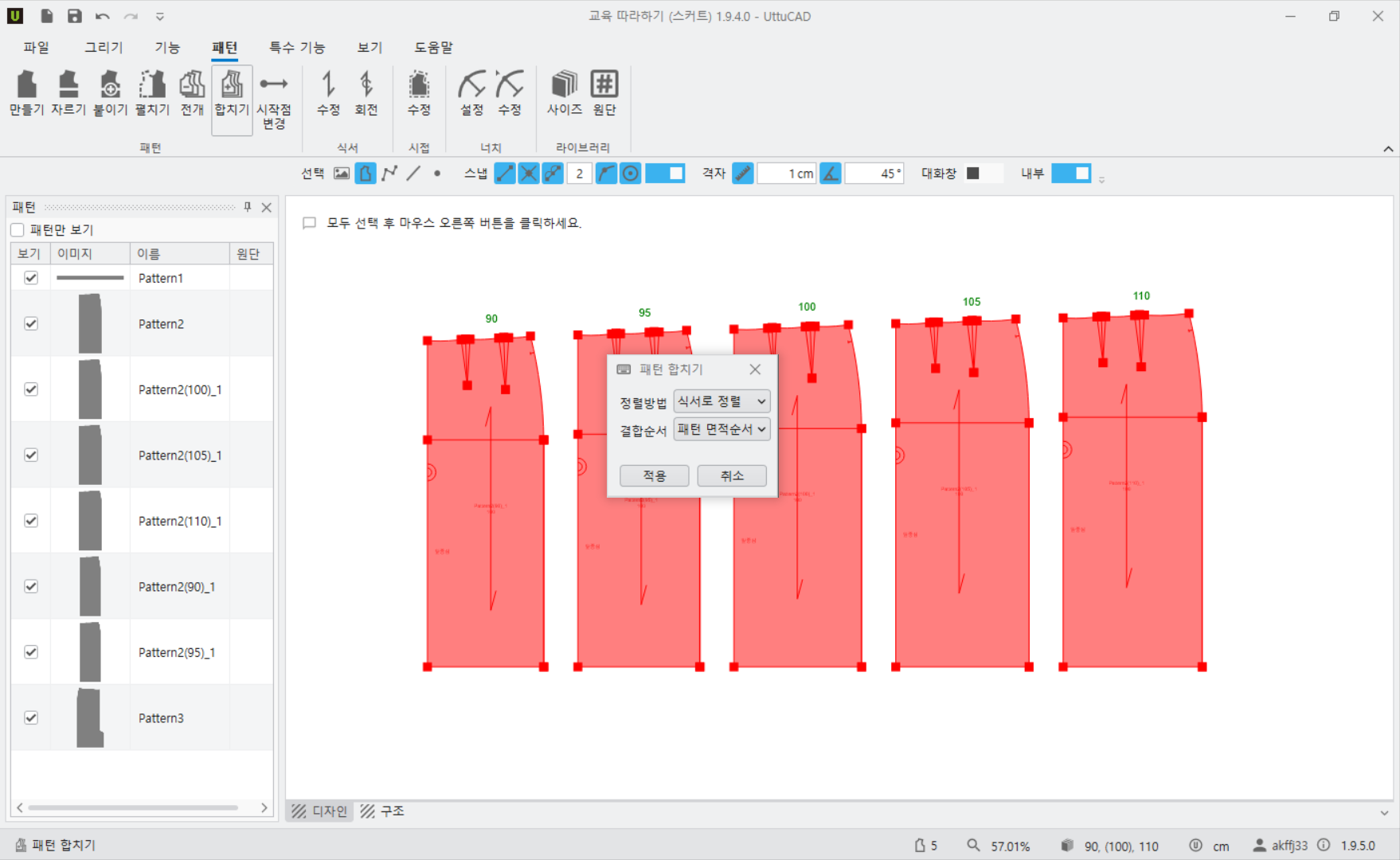

우클릭을 하면 패턴 위에 사이즈가 표시되고 패턴 합치기 팝업 창이 뜹니다.
패턴 합치기 팝업 창
정렬방법
식서로 정렬 : 각 패턴들의 식서를 같은 위치로 합치기
시작점으로 정렬 : 각 패턴들의 시작점을 같은 위치로 합치기
현위치 고정 : 패턴들이 한 점에 모여 있는 경우 합치기
결합순서
현재 순서 : 패턴을 선택한 순서대로 사이즈를 부여하여 기본 사이즈로 합치기
패턴 면적순서 : 패턴 면적 순으로 사이즈를 부여하여 기본 사이즈로 합치기

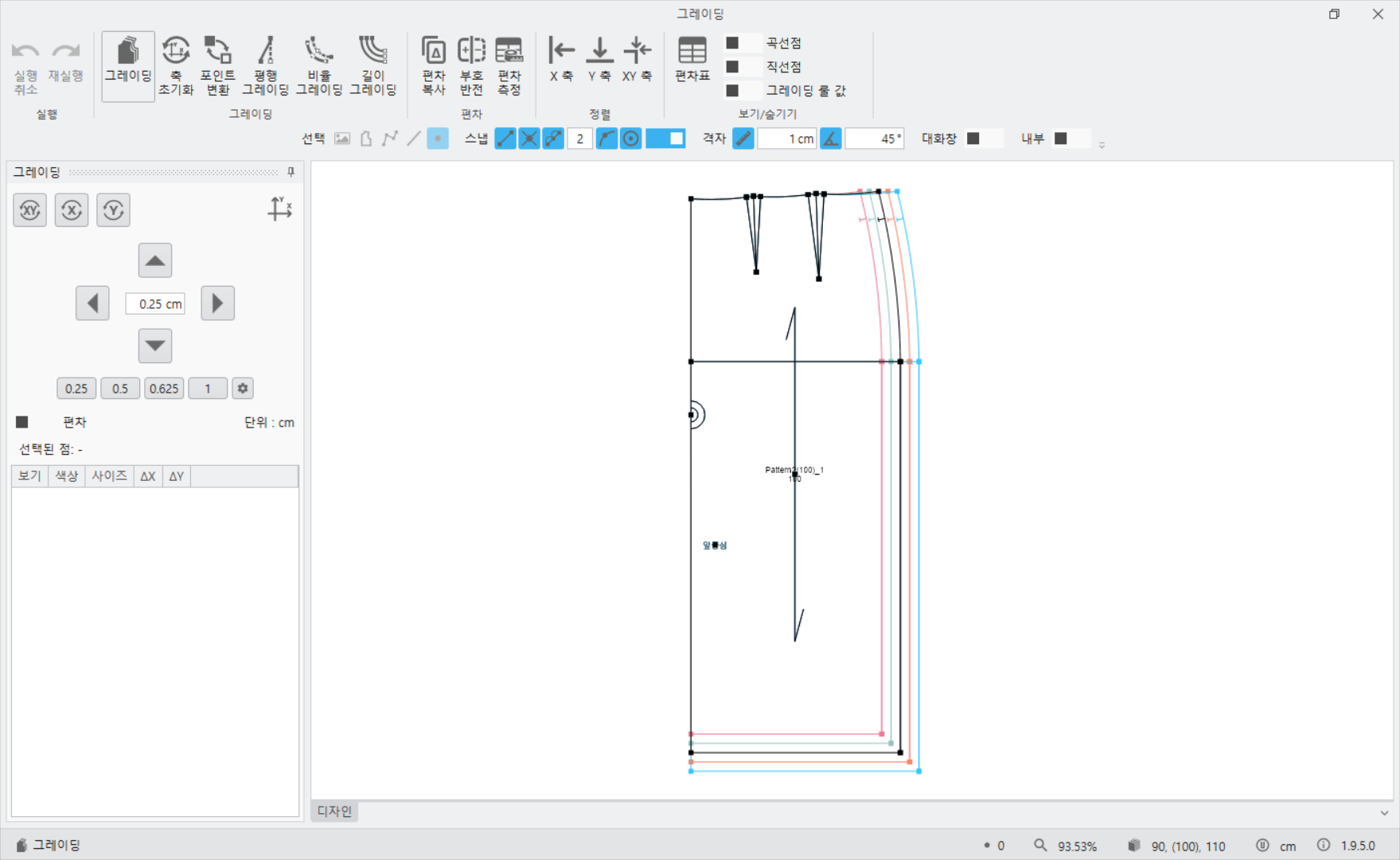

합치기를 완료하면 기준 사이즈만 나타나고 그레이딩 모드로 들어가야 합쳐진 패턴들을 확인할 수 있습니다.
