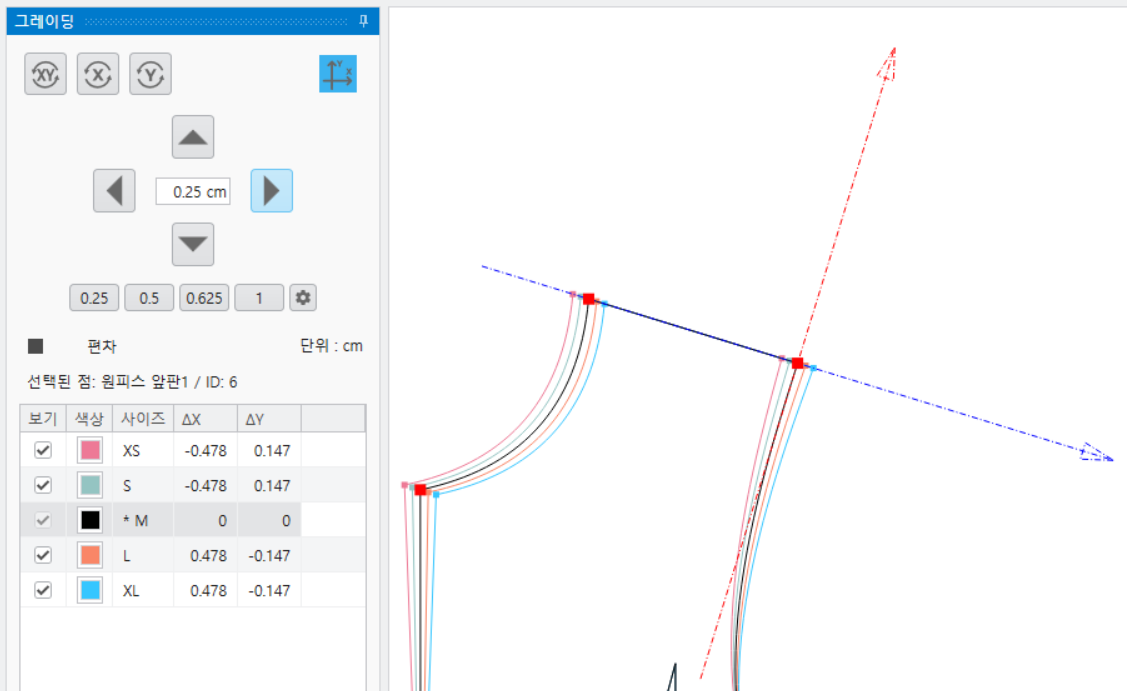

그레이딩 축 보이기/숨기기와 회전을 설정하는 도구
그레이딩 축 보이기/숨기기
•

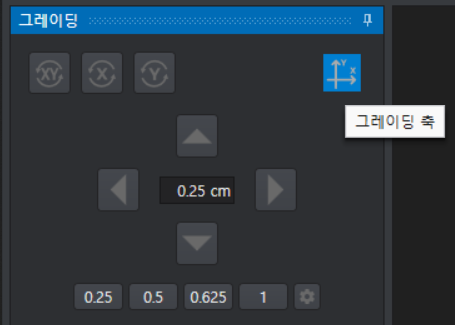

그레이딩 창의 우측 상단에 아이콘을 눌러서
그레이딩 축 보기 /끄기 를 설정할 수 있습니다.
•

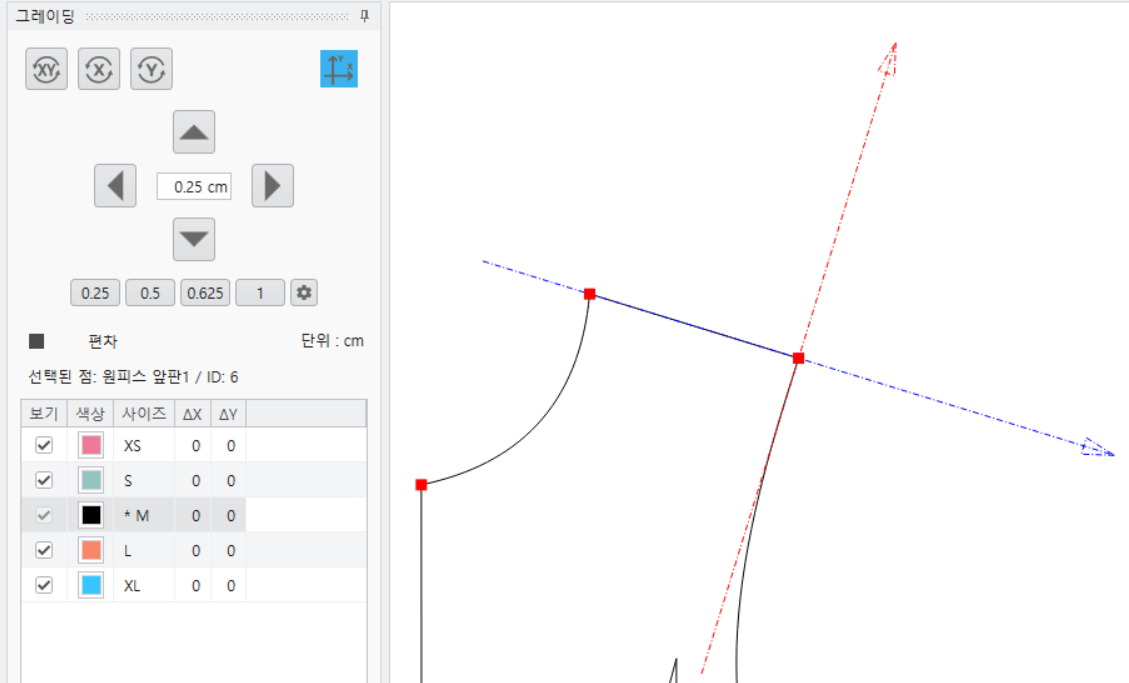

아이콘을 켜고 점을 선택하면
선택한 점(들)의 그레이딩 축이 나타납니다.
•
그레이딩 축 ON : 각 점들의 축 방향대로 적용
•
그레이딩 축 OFF : 기본 X / Y 축 방향대로 적용
*그레이딩 축을 변경했어도 Off 상태로는 기본 축의 방향으로 적용됩니다.
그레이딩 축 회전하기
•
그레이딩 축 종류
◦
X축 : 파란색
◦
Y축 : 빨간색
•
X / Y 축을 드래그로 움직이면 축을 회전됩니다.
◦
점 스냅 가능
◦
대화창 On : 각도로 설정 가능
•
그레이딩 축을 변경하고 편차값을 적용하면 해당 점의 변경된 그레이딩 축은 저장됩니다.
•
점을 여러 개 선택 시, 선택한 점들 모두 그레이딩 축이 변경됩니다.
