그레이딩 패턴 전개해서 보는 방법
패턴 전개 기능을 사용하여 패턴을 전개하여 볼 수 있습니다.
이 경우 패턴 이름 옆에 괄호로 사이즈가 표기되고, 패턴의 실제 사이즈는 파일의 기본 사이즈입니다.
S-(M)-L 로 그레이딩 된 패턴을 예로 설명 드립니다.
1.

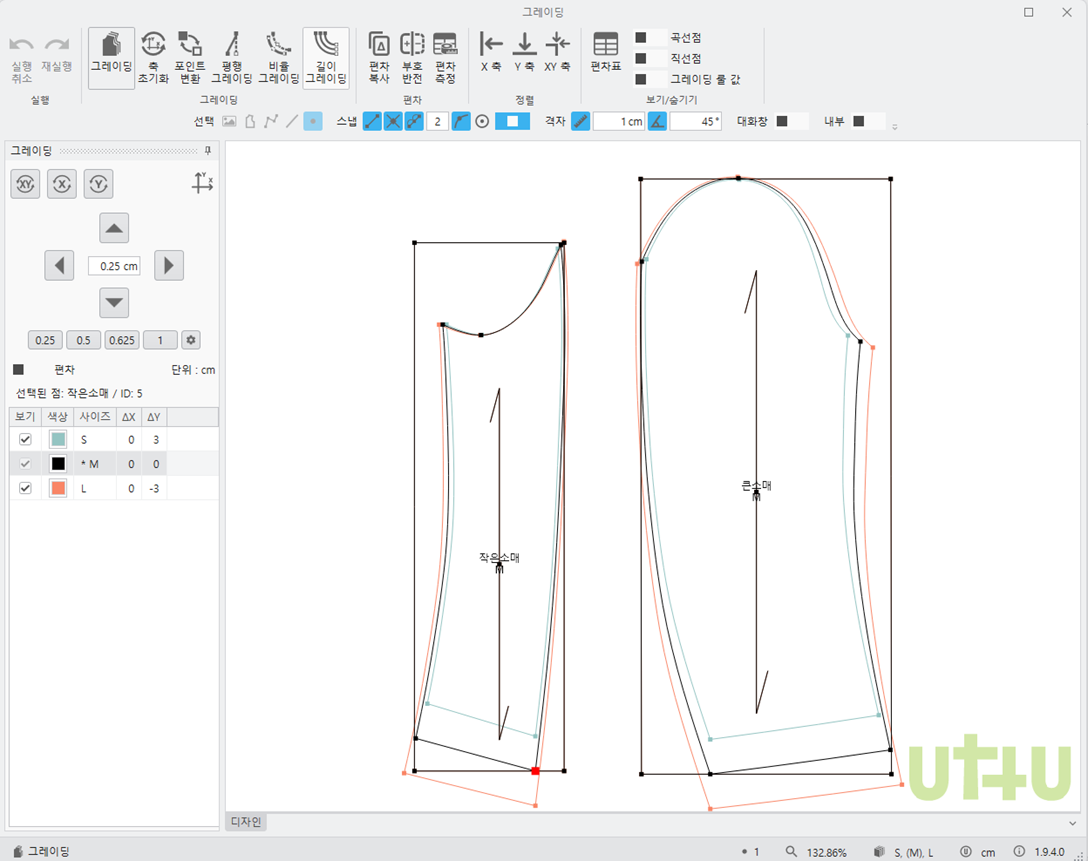

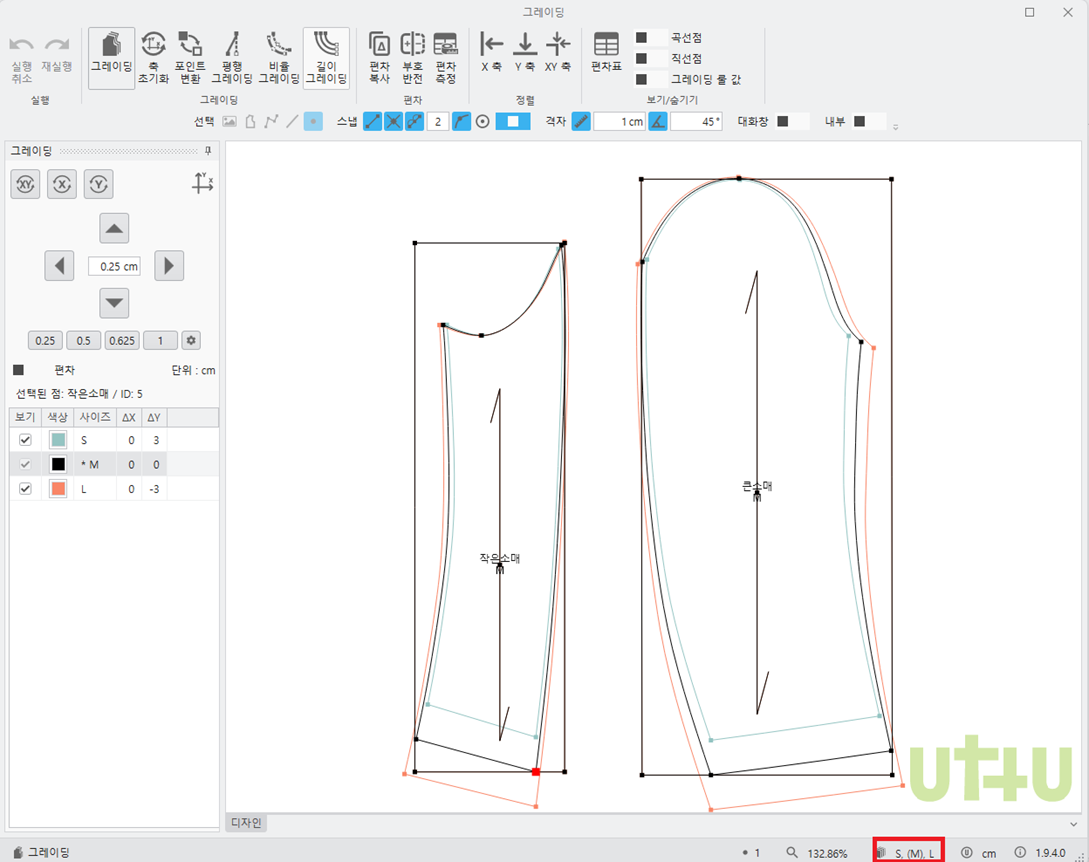

기본 사이즈 M에서 아래 그림과 같이 그레이딩을 수행합니다.
2.

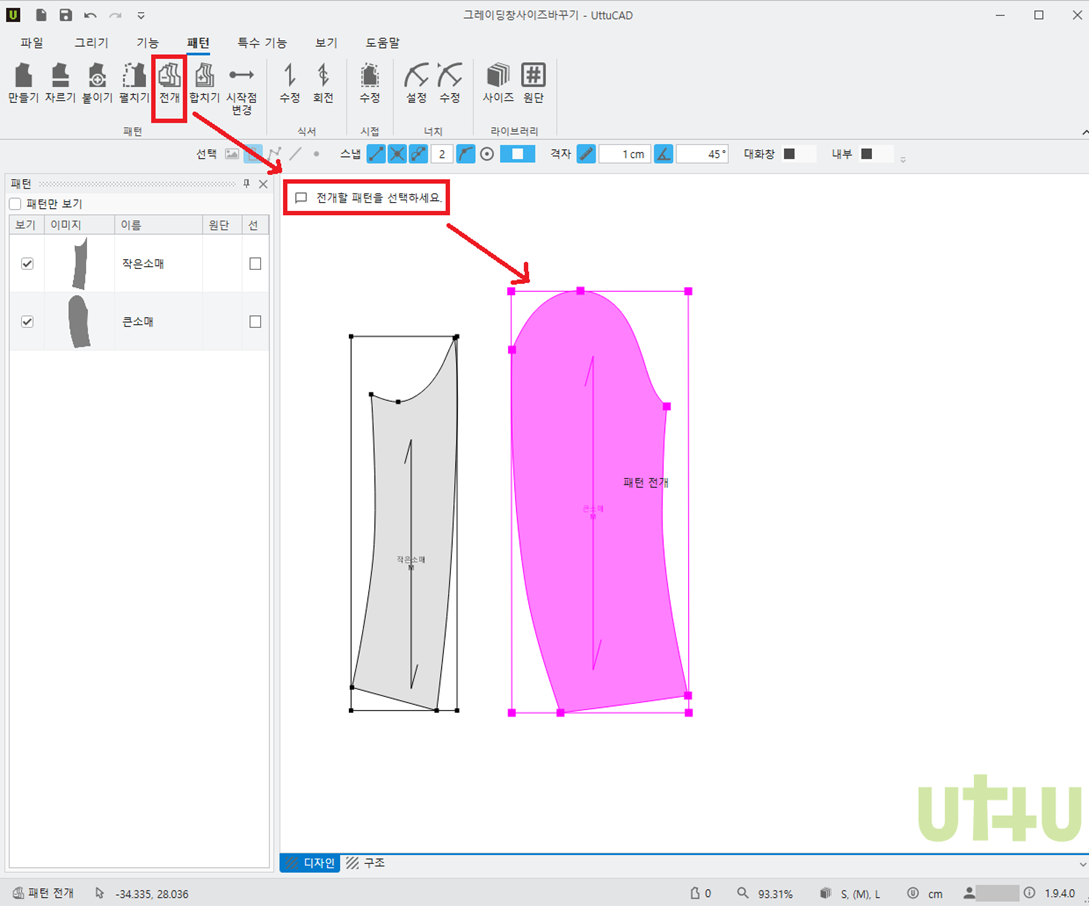

패턴 탭의 전개 기능을 실행하고 전개할 패턴을 선택합니다.
3.

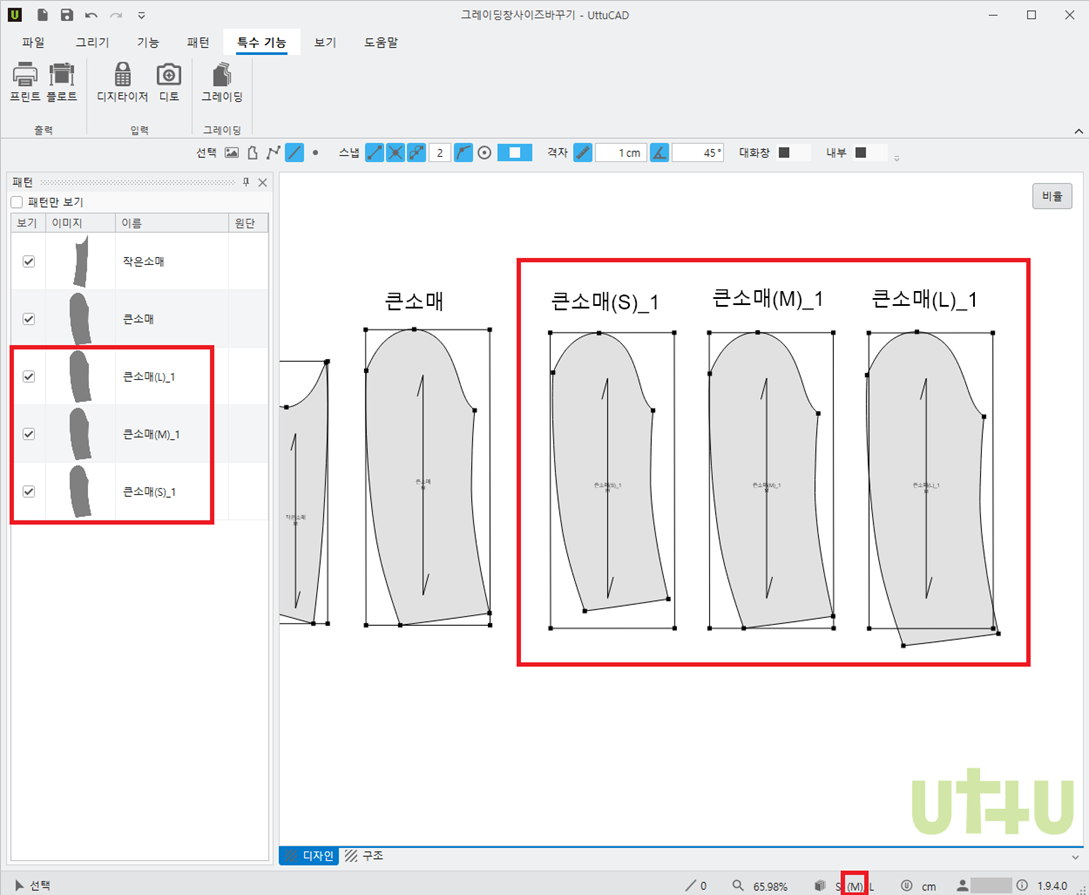

전개할 위치를 클릭하여 패턴들을 전개합니다. 사이즈 체계가 S-M-L 이므로 3개의 패턴이 전개됩니다.
패턴 이름에 괄호로 사이즈가 표기되고, 패턴의 실제 사이즈는 기본 사이즈인 M 입니다.
큰소매(L)_1 패턴은 L 사이즈의 패턴이지만 패턴의 사이즈는 패턴 작업창의 M 사이즈임을 주의하세요.
4.

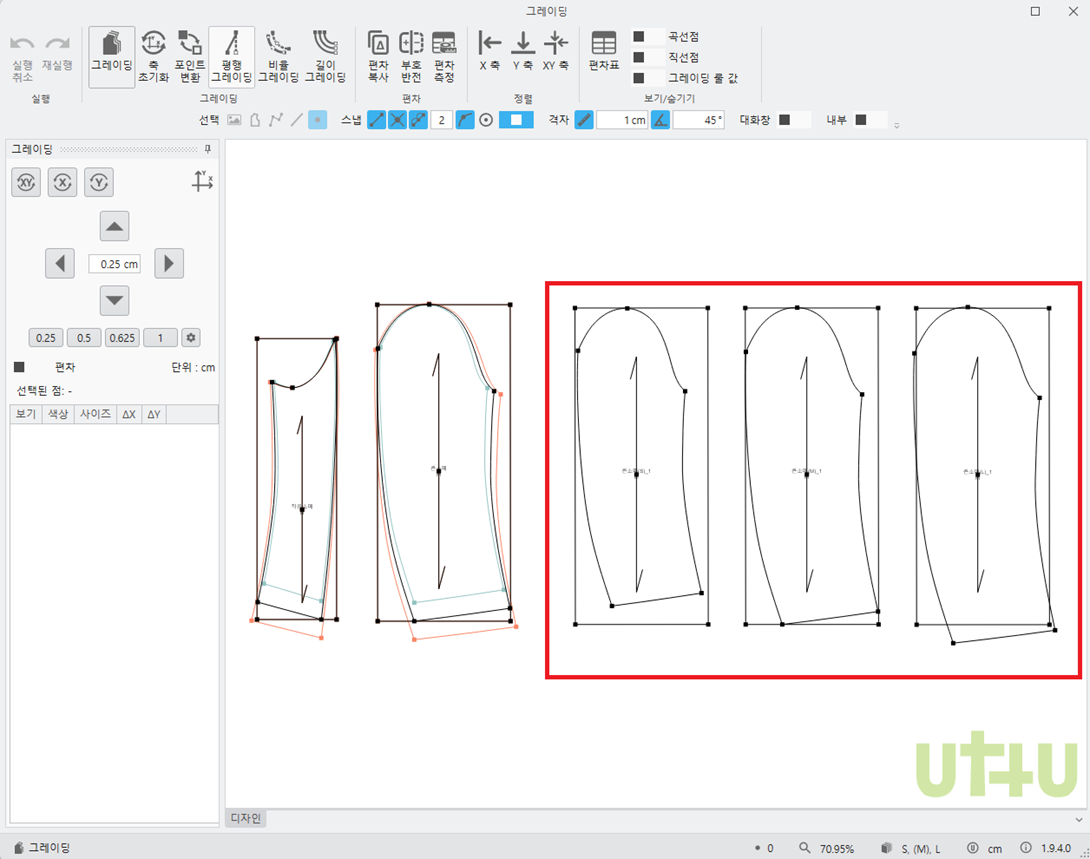

전개 후 그레이딩 작업창에 들어가보면 전개로 만들어진 패턴은 모두 기본 사이즈 M 인 것을 확인할 수 있습니다.
그레이딩 작업창에서 기본 사이즈를 변경하여 보는 방법
그레이딩 작업창에서 사이즈를 바꾸는 것은 패턴 작업창에서 보이는 사이즈를 변경하는 것을 의미합니다.
S-(M)-L 로 그레이딩 된 패턴을 예로 설명 드립니다.
1.

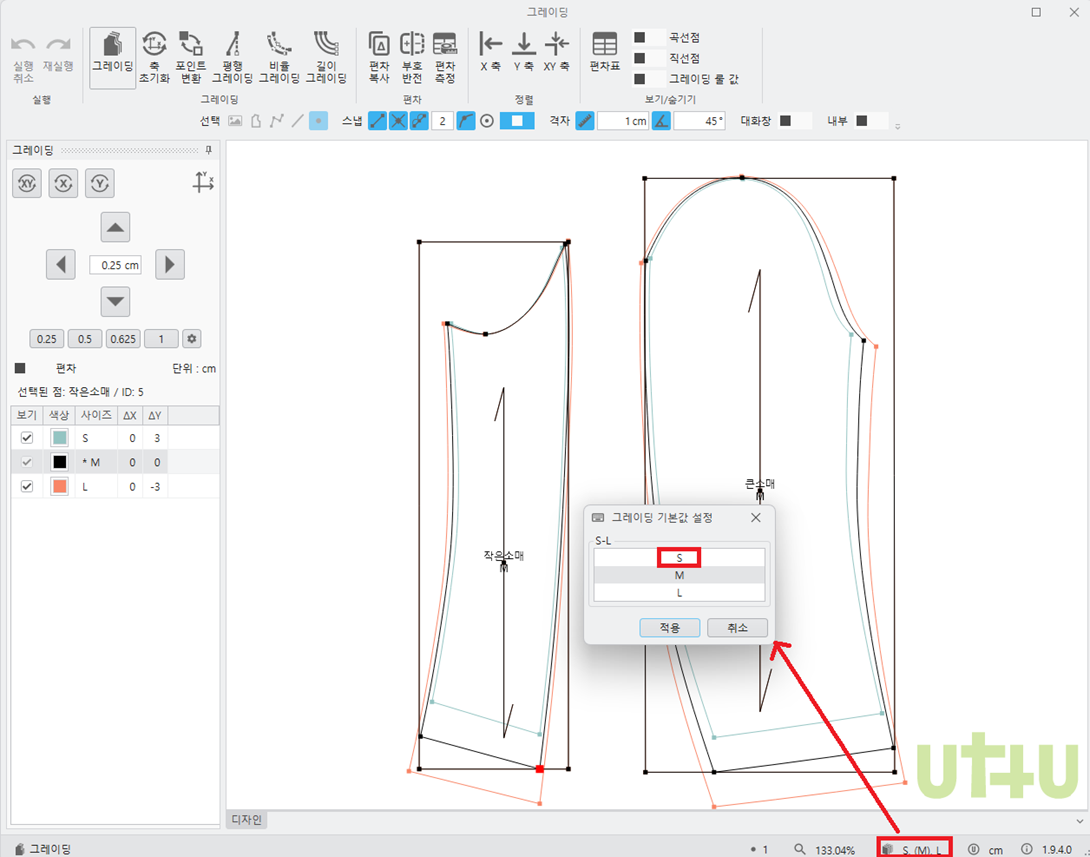

그레이딩 작업창의 사이즈를 클릭하여 그레이딩 기본값 설정에서 사이즈를 “S”로 바꾸고 적용합니다.

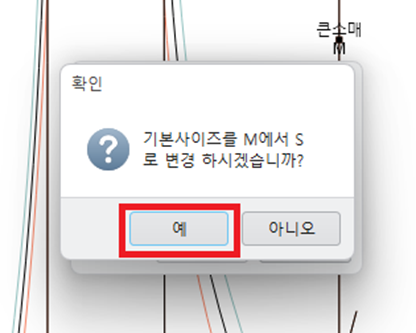

아래 그림과 같이 기본 사이즈 변경 여부를 확인합니다.
2.

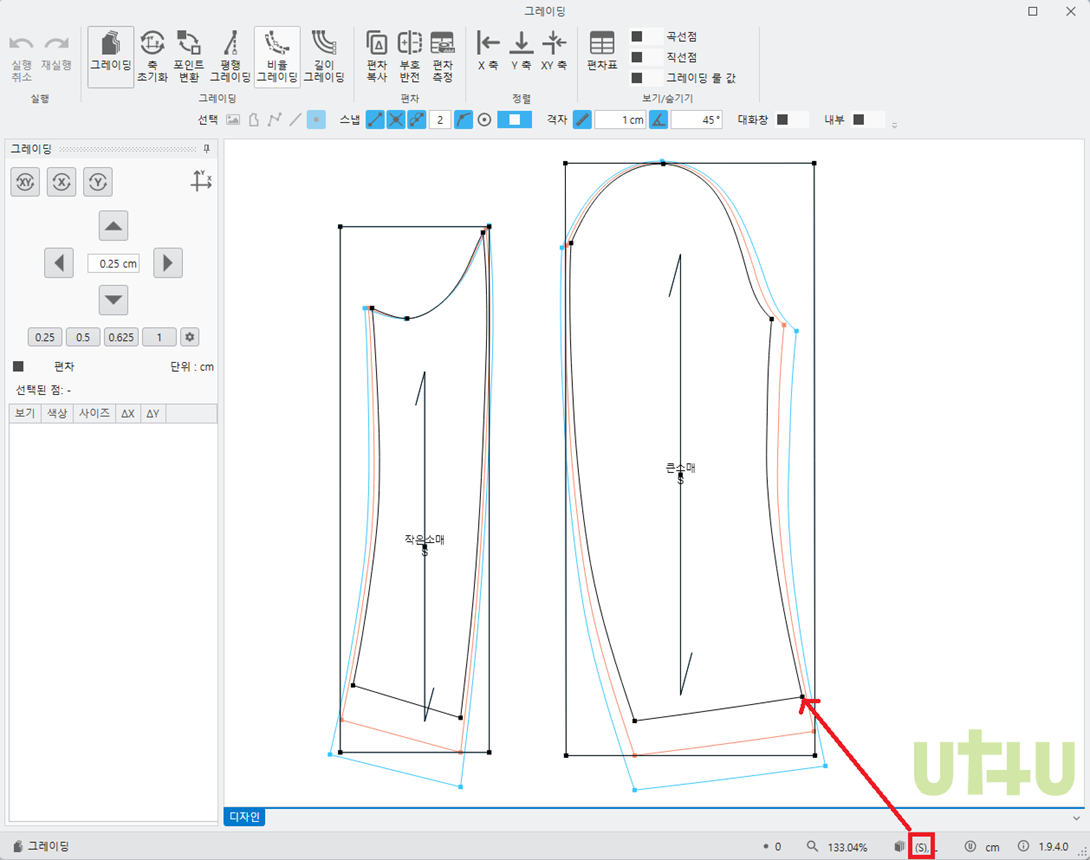

그레이딩 작업창에서 기본 사이즈가 “S”로 바뀌어 표시됩니다. 사이즈 체계가 (S)-M-L 로 바뀌게 됩니다.
3.

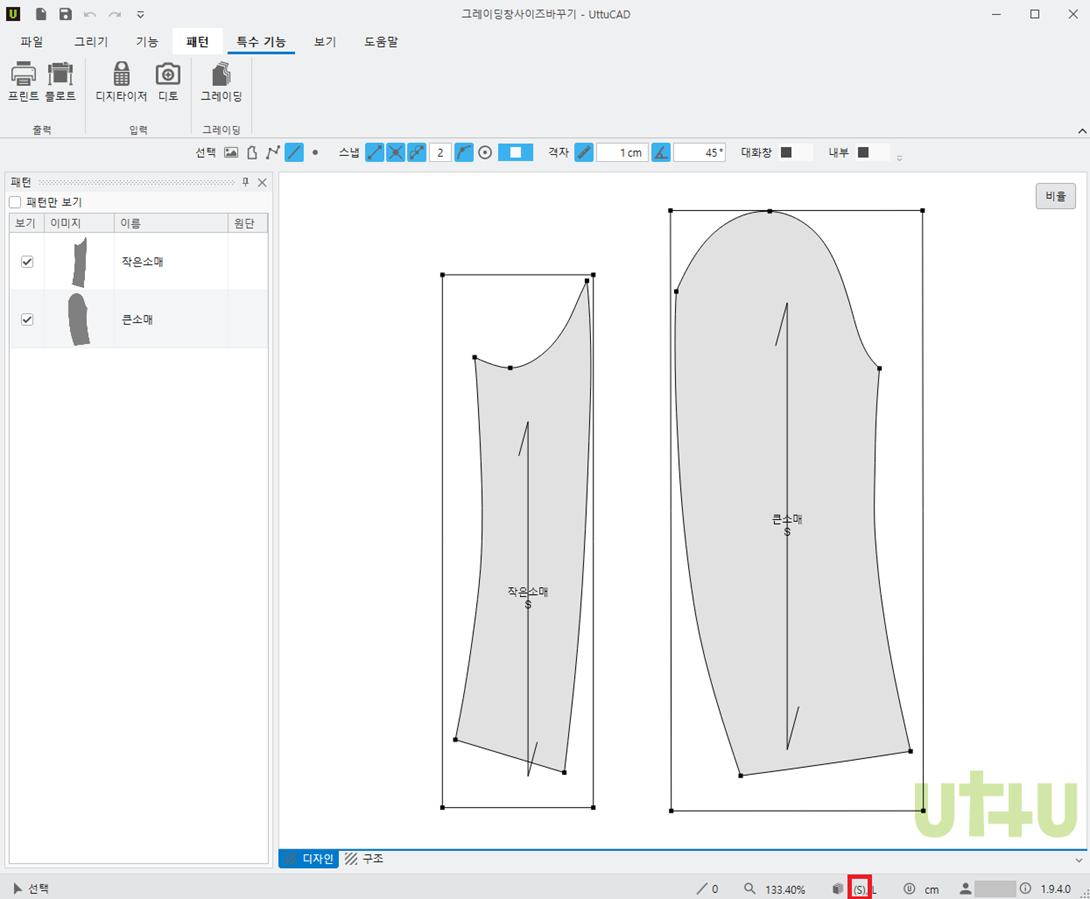

그레이딩 작업창을 닫고 패턴 작업창으로 이동하면 사이즈 체계가 바뀌고, 기본 사이즈도 “S”로 설정되어 있는 것을 확인할 수 있습니다.
주의 사항
•
패턴 작업창에서 사이즈를 바꾸는 것 : 단순히 사이즈의 이름을 바꾸는 것 (길이, 크기 변동 없음)
•
그레이딩 작업창에서 사이즈를 바꾸는 것 : 그레이딩된 패턴 사이즈 중 패턴 작업창에서 작업하는 사이즈를 바꾸는 것 (그레이딩값에 따라 길이, 크기 달라짐)
•
그레이딩 작업창에서 사이즈를 바꾸고 패턴 작업창에서 패턴을 수정할 경우 다른 그레이딩 사이즈도 형상이 변경됩니다. 수정을 원하실 경우 패턴 작업창에서 복사하여 사용하셔야 그레이딩 패턴이 변형되지 않습니다.
혼동이 될 수도 있는 부분이니, 잘 확인하시고 작업하시기 바랍니다.
