DXF 파일 불러오기

필요한 패턴만 선택하여 불러오는 방법

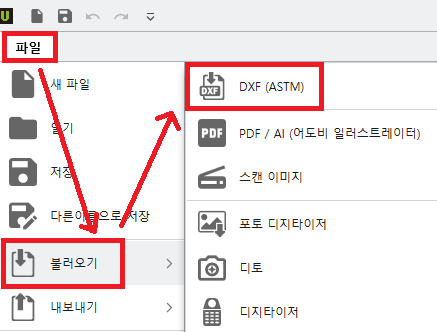

파일-불러오기-DXF(ASTM) 메뉴를 선택합니다.
1.

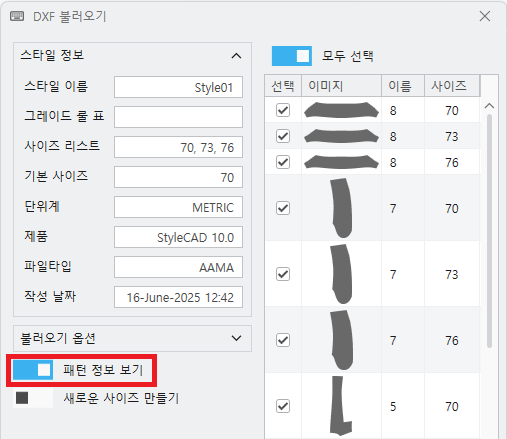

패턴 정보 보기 선택합니다.
2.

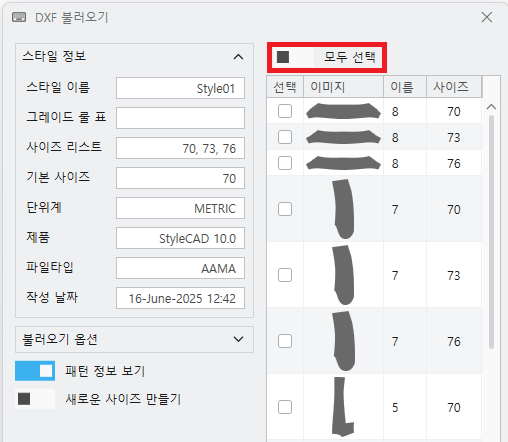

모두 선택 해제합니다.
3.

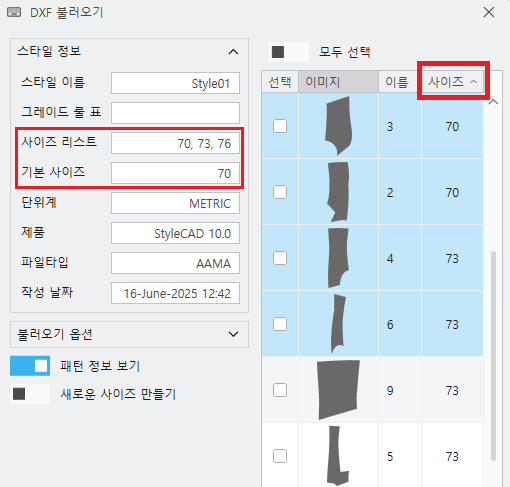

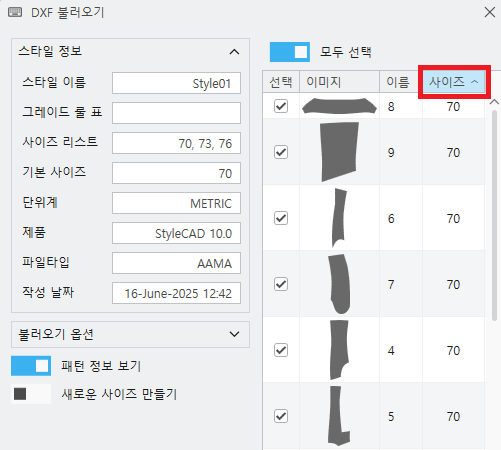

사이즈 클릭해서 정렬합니다.
4.
드래그하거나 Shift 키를 사용하여 원하는 패턴들을 선택합니다.
왼쪽 스타일 정보에서 사이즈 리스트와 기본사이즈를 확인할 수 있습니다.
(예시파일은 (70)/73/76 인 패턴임을 확인할 수 있습니다.)
5.

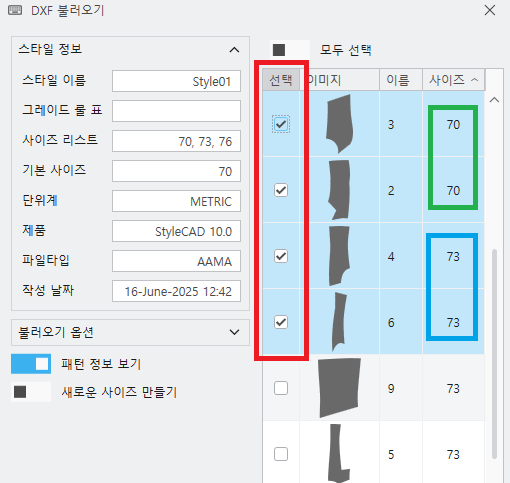

선택을 클릭하면 다중 선택되어 있는 패턴리스트에 체크가 적용됩니다.
(예시파일 (70)/73/76 중에 70, 73사이즈 패턴을 선택해 보았습니다.)
6.

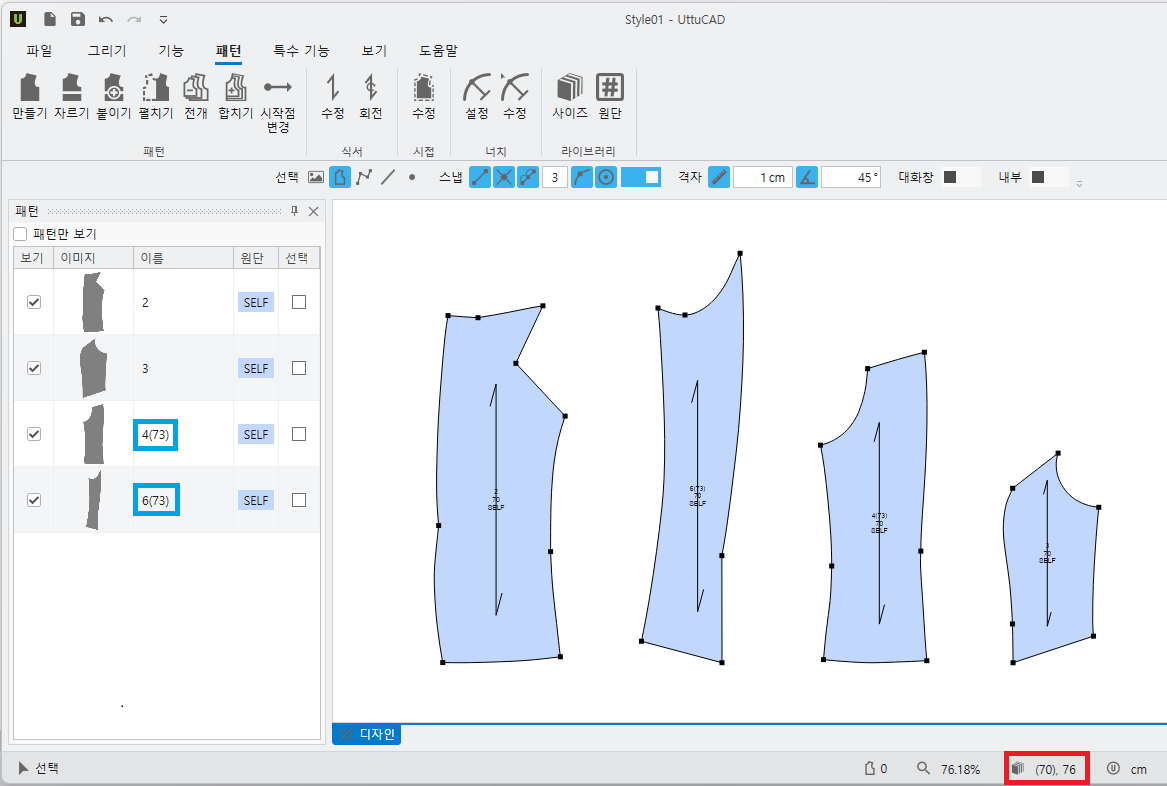

불러온 패턴의 사이즈를 하단 상태창 오른쪽에서 확인합니다.
기본 사이즈가 아닌 패턴은 이름 옆에 (사이즈)가 표시됩니다.

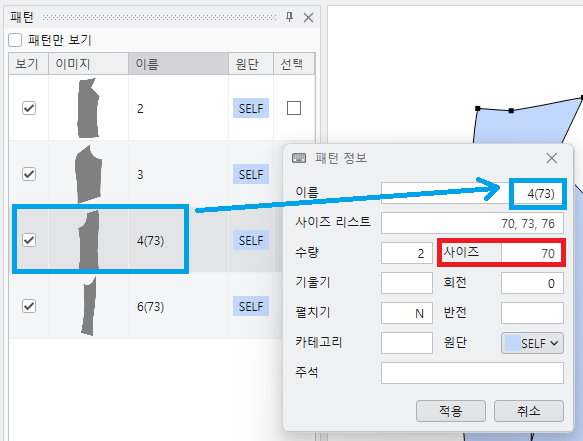

패턴정보창에서 마우스오른쪽버튼을 눌러서 패턴정보를 확인할 수 있습니다.
(예시패턴 : 이름옆에 (73)사이즈라고 되어있으나, 패턴 사이즈는 70임을 기억하세요.
불러온 패턴의 사이즈 이름을 바꾸고 싶으면 사이즈 라이브러리 목록에서 수정 가능합니다.
이 경우 이름만 변경됨을 주의하시기 바랍니다.
패턴 작업창에 보이는 모든 패턴은 기본 사이즈로 인식합니다.
