패턴을 자를 때 사용하는 도구

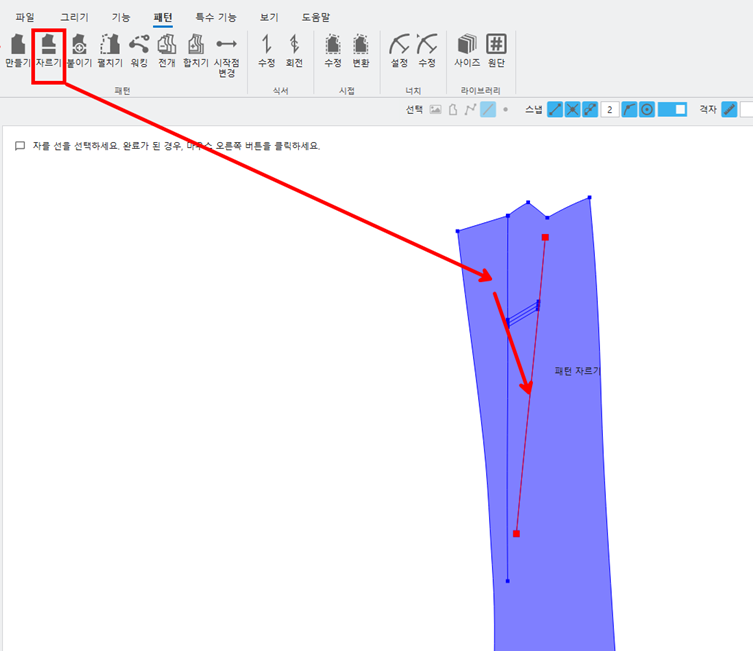

자르고 싶은 패턴을 선택합니다. 선택된 패턴은 녹색으로 바뀝니다.

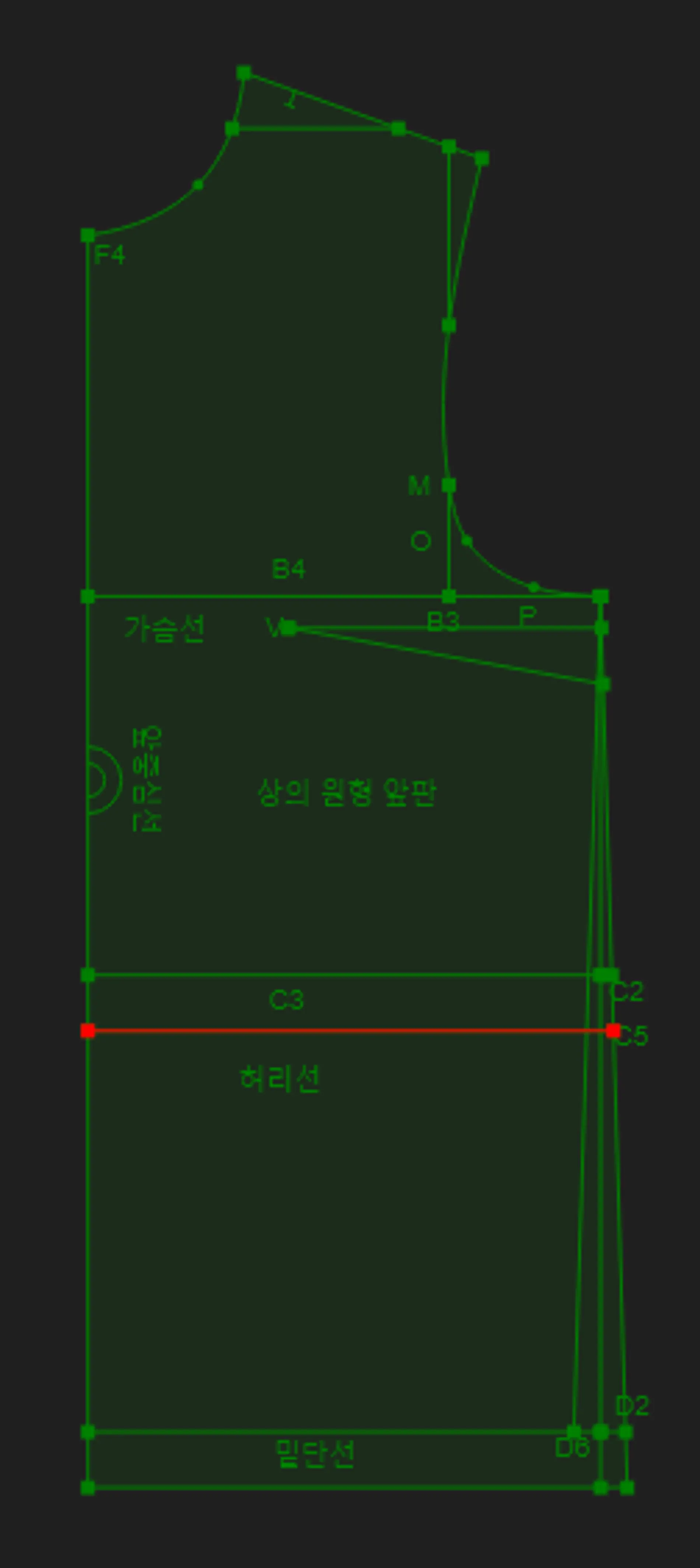

그리고 자르고 싶은 선들을 선택합니다.
선택한 선은 빨간색으로 바뀌고, 마우스 오른쪽 클릭하면 패턴을 두 개로 자를 수 있습니다.
이 때, 자를 선은 패턴 생성할 때, 내부선으로 지정된 선이어야 합니다.

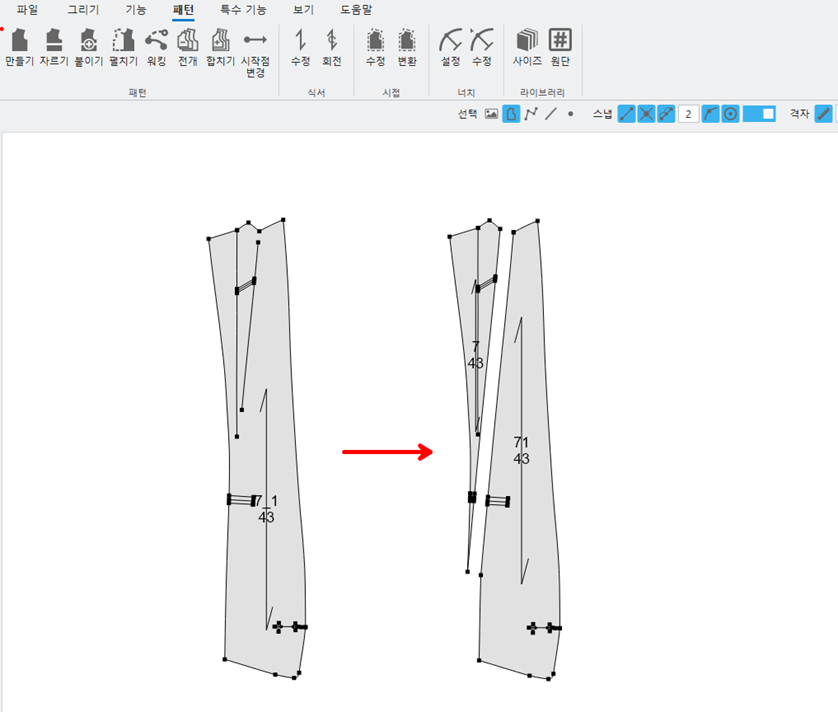

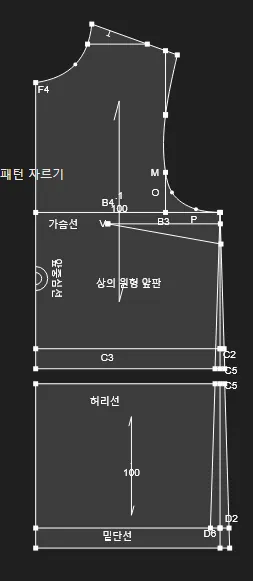

아래 그림과 같이 자를 선이 내부에 있을 경우 연장된 위치에서 패턴이 2개로 잘립니다.
패턴을 자른 후 잘린 패턴의 식서 방향, 그레이딩 편차값 및 너치 등은 유지됩니다.
