파일-불러오기-DXF(ASTM) 메뉴를 선택합니다.
‘저장하지 않은 변경사항’ 대화상자가 나오면 작업 중인 파일을 저장할지 선택한 다음 DXF 파일 경로를 찾아서 열기를 클릭합니다.

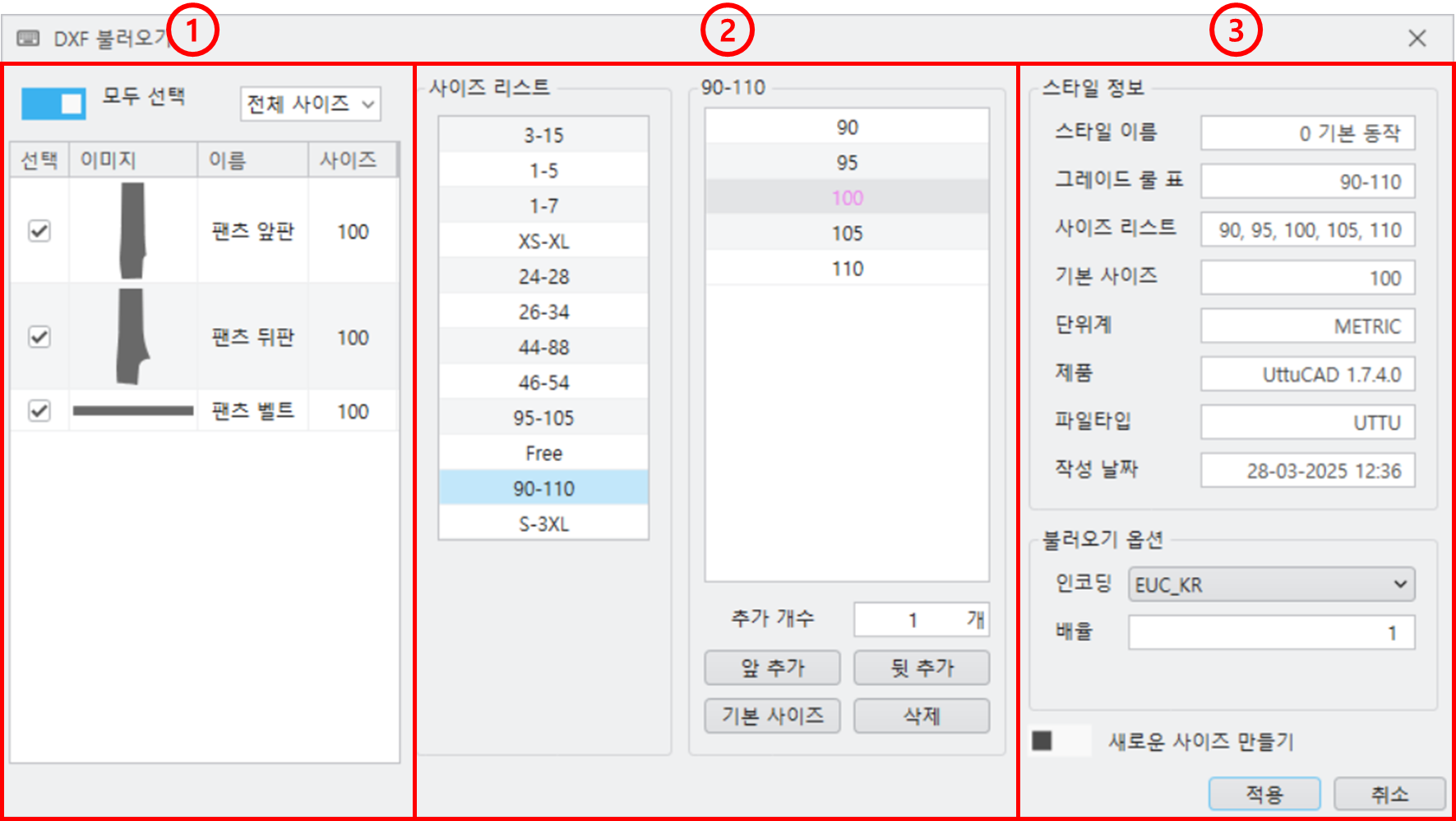

DXF 파일을 선택하면 아래 그림과 같은 대화창이 나옵니다.
① 패턴 정보창
패턴 전체 또는 원하는 사이즈만 선택하여 불러올 수 있습니다.
② 사이즈 라이브러리
DXF 파일의 사이즈 체계에 대한 정보를 표시합니다.
불러온 사이즈 체계가 사이즈 리스트에 존재하면 동일하게 사용하고, 사이즈 리스트에 없는 경우 새로운 사이즈 리스트를 생성하여 사용하게 됩니다. 새로 생성한 사이즈 리스트는 창의 제일 아래 부분에 추가됩니다.
③ DXF 파일 정보창
•
스타일 정보
스타일 이름/그레이드 룰 표/사이즈 리스트/기본 사이즈/단위계/제작 S/W/파일 타입/작성 날짜를 표시합니다.
•
불러오기 옵션
인코딩 : 자동 인식되어 적용되는 부분이라 사용자는 선택하지 않으셔도 됩니다.
배율 : 파일에 따라 배율 조정이 필요한 경우 수정하여 사용하시면 됩니다.
불러오신 파일에서 길이를 확인하시고 필요 시 배율을 조정하셔서 다시 불러오시기 바랍니다.•
새로운 사이즈 만들기 현재 사이즈에 포함 옵션
현재 사이즈에 포함 옵션새로운 사이즈 만들기 상태에서는 새 파일에 DXF 파일을 불러오면서 저장하지 않은 작업은 저장 여부를 물어봅니다.

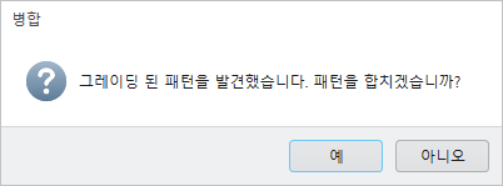

그레이딩 된 패턴이 존재하는 경우 패턴 합치기 여부를 물어보는 팝업 창이 뜹니다.
“예”를 클릭하시면 기본 사이즈만 보이고 그레이딩 모드에서 그레이딩된 패턴들을 확인할 수 있습니다.
“아니오”를 클릭하시면 모든 사이즈를 전개하여 표시합니다. 이 경우는 각 패턴이 모두 기본 사이즈로 표시되고, 패턴 이름에 (사이즈)로 원래 사이즈를 표시합니다. 혼동이 올 수 있으므로 주의하셔야 합니다.

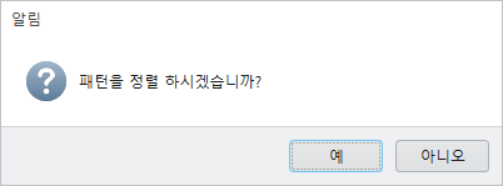

다음 단계에서 패턴 정렬 여부를 확인하는 팝업창이 뜹니다.
정렬 여부를 선택하셔서 불러오기를 완료하시면 됩니다.
현재 사이즈에 포함 상태에서는 현재 작업 중인 파일에 DXF 파일을 추가합니다.

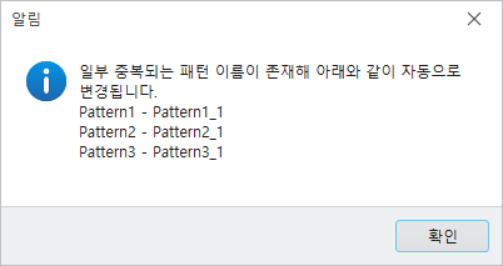

현재 작업 중인 파일과 불러오는 DXF 파일의 패턴 이름 동일한 경우 중복 여부를 확인하는 창이 뜹니다.
현재 작업 중인 파일의 사이즈 체계와 불러오는 DXF 파일의 사이즈 체계가 다를 경우 아래와 같은 확인 창이 뜹니다.
추가한 패턴들은 기본 사이즈가 캐드 사이즈로 표시되고 DXF 파일의 사이즈 체계는 패턴 이름 옆에 (사이즈)로 표시합니다.
이 경우 DXF 파일의 사이즈 체계는 기존 사이즈 체계로 대체되므로 주의하시기 바랍니다.
예를 들어 현재 작업 중인 파일의 사이즈 체계가 S-M-L이고, 불러오는 DXF의 사이즈 체계가 30-35-40-45-50 이면 불러오는 DXF 파일의 사이즈 체계가 S-M-L로 바뀌게 됩니다.
