선택한 선의 편차를 측정하는 도구
길이 / 거리 / 폭 / 높이를 측정한 값을 편차 / 원본 / 모두의 필터로 볼 수 있습니다.
•
이어진 선을 다중으로 선택 가능
•
그레이딩 점 ~ 그레이딩 점 기준으로 선 선택 가능
•
합(+)와 차(-) 옵션 변환하여 여러 연속선 부분합 계산
•
부분합의 차이와 비율 계산
•
편차표에서 [삭제] 버튼 클릭 시 선택한 편차 측정 삭제
•
편차값 열을 선택하면 그레이딩 창에 표시
기능 설명
1.
편차를 측정할 선들을 선택합니다. 기본 옵션은 (+)입니다.
2.
마우스 우클릭 시, 편차표 “△+1” 열에 편차값, “+1” 열에 길이가 표시됩니다. 기본값은 “길이”입니다.
3.
추가로 연속선을 선택하고 우클릭을 하면 “△+2” 열에 편차값, “+2” 열에 길이가 추가로 표시됩니다.
4.
그 우측 “△+합” 열에는 (△+1)+(△+2)를 계산하여 표시합니다.
5.
“+합” 열에는 (+1)+(+2)를 계산하여 표시합니다.
6.
Ctrl+마우스 왼쪽 버튼을 누르거나 작업창 우측 상단의 옵션 부분을 클릭하면 (-)로 바꿀 수 있습니다. (+
- 토글) 기본적으로는 (+)로 설정되어 있습니다.
- 토글) 기본적으로는 (+)로 설정되어 있습니다.7.
(-) 옵션에서 1 ~ 5 작업을 수행하면 “△-1” “-1” “△-2” “-2” “△-합” “-합” 순으로 열이 생성됩니다.
8.

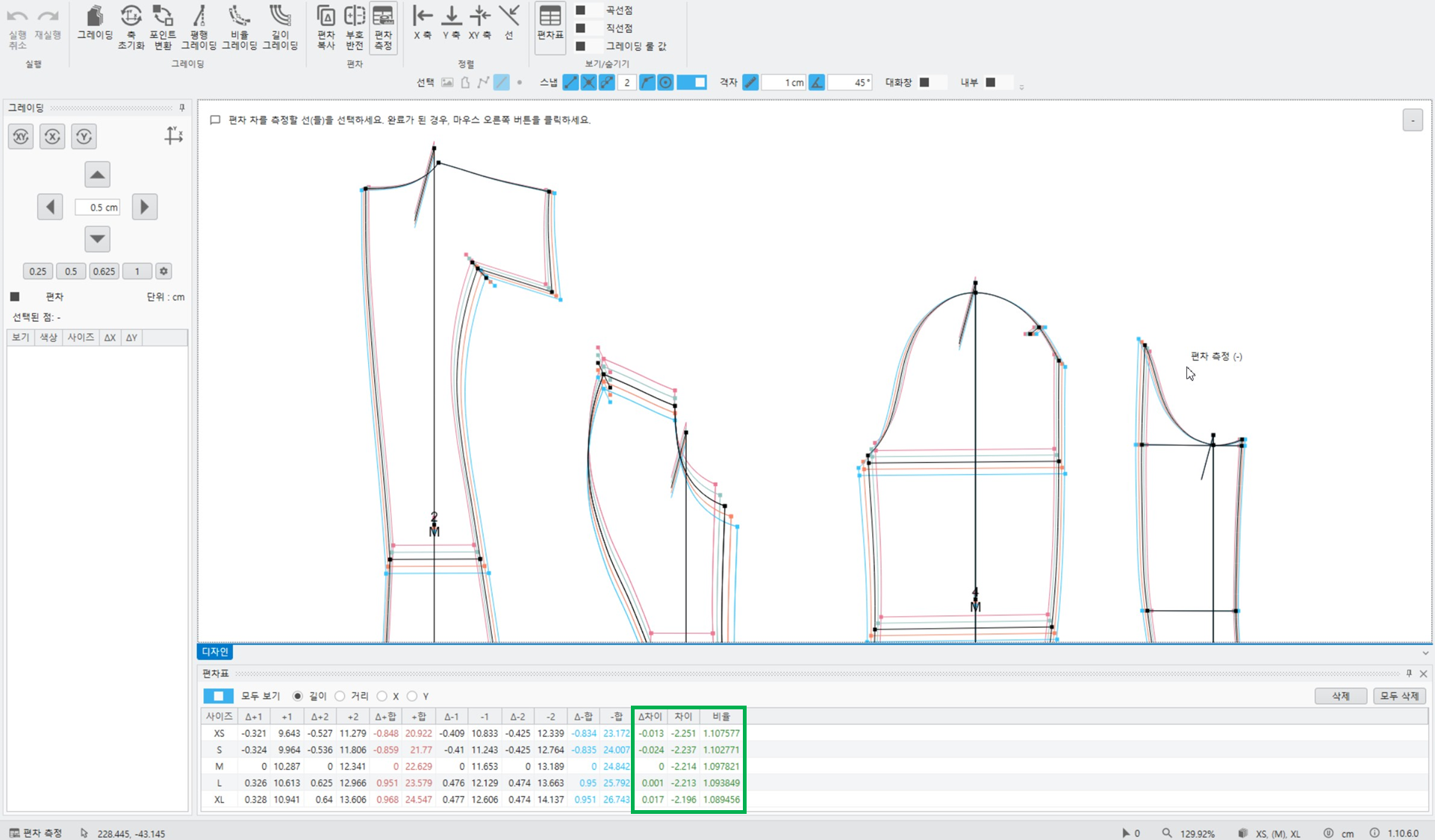

가장 오른쪽의 3개의 열(△차이, 차이, 비율)은 자동으로 계산합니다. 각 계산식은 아래와 같습니다.
a.
△차이 = (△+합) - (△-합)
b.
차이 = (+합) - (-합)
c.
비율 = (-합) / (+합)
9.
열을 선택하면 그레이딩 창에 점선으로 표시됩니다.
10.
열을 선택하고 “삭제”를 클릭하면 열이 삭제되고 계산값은 자동 업데이트됩니다.
사용 방법
1.

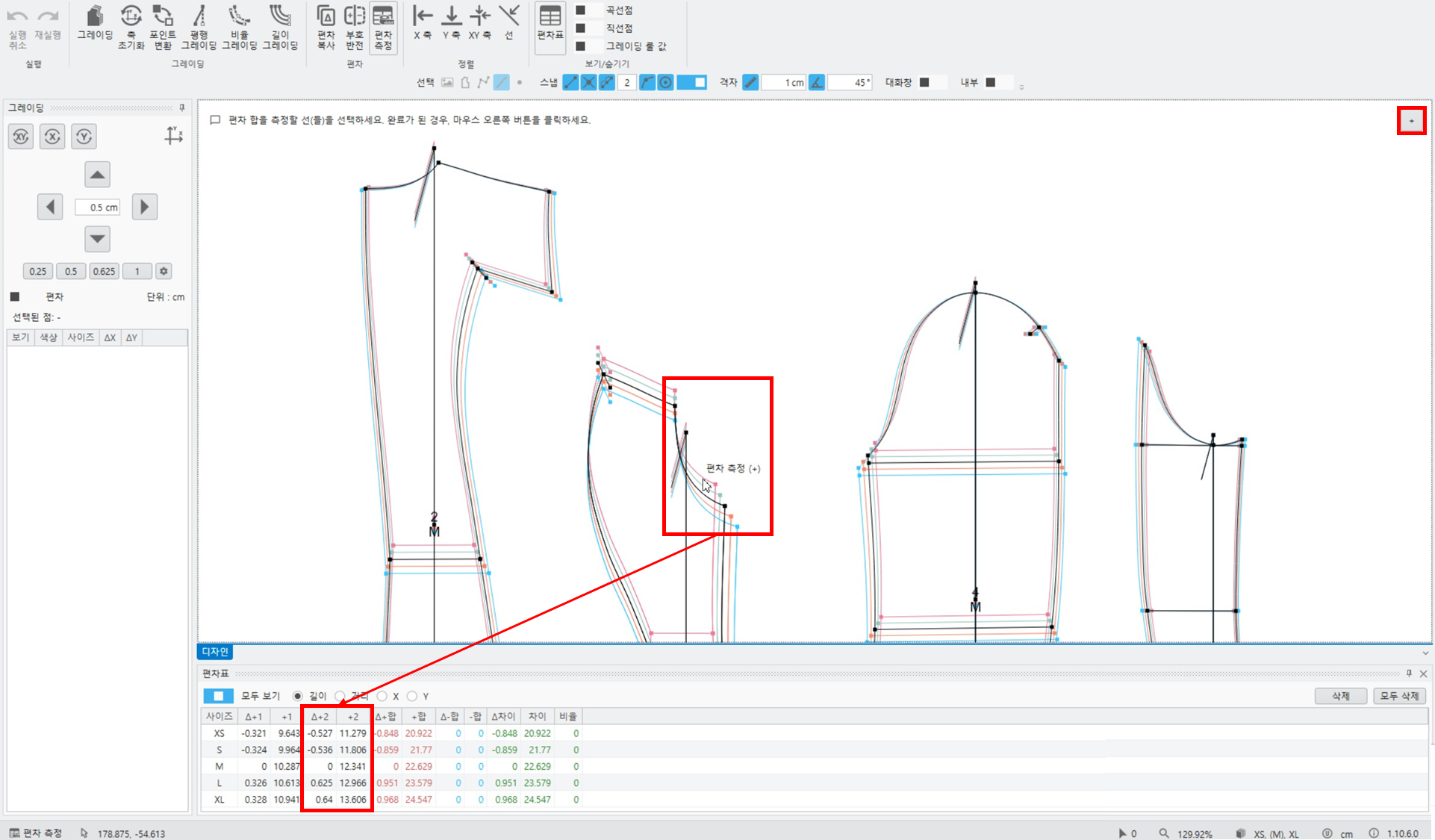

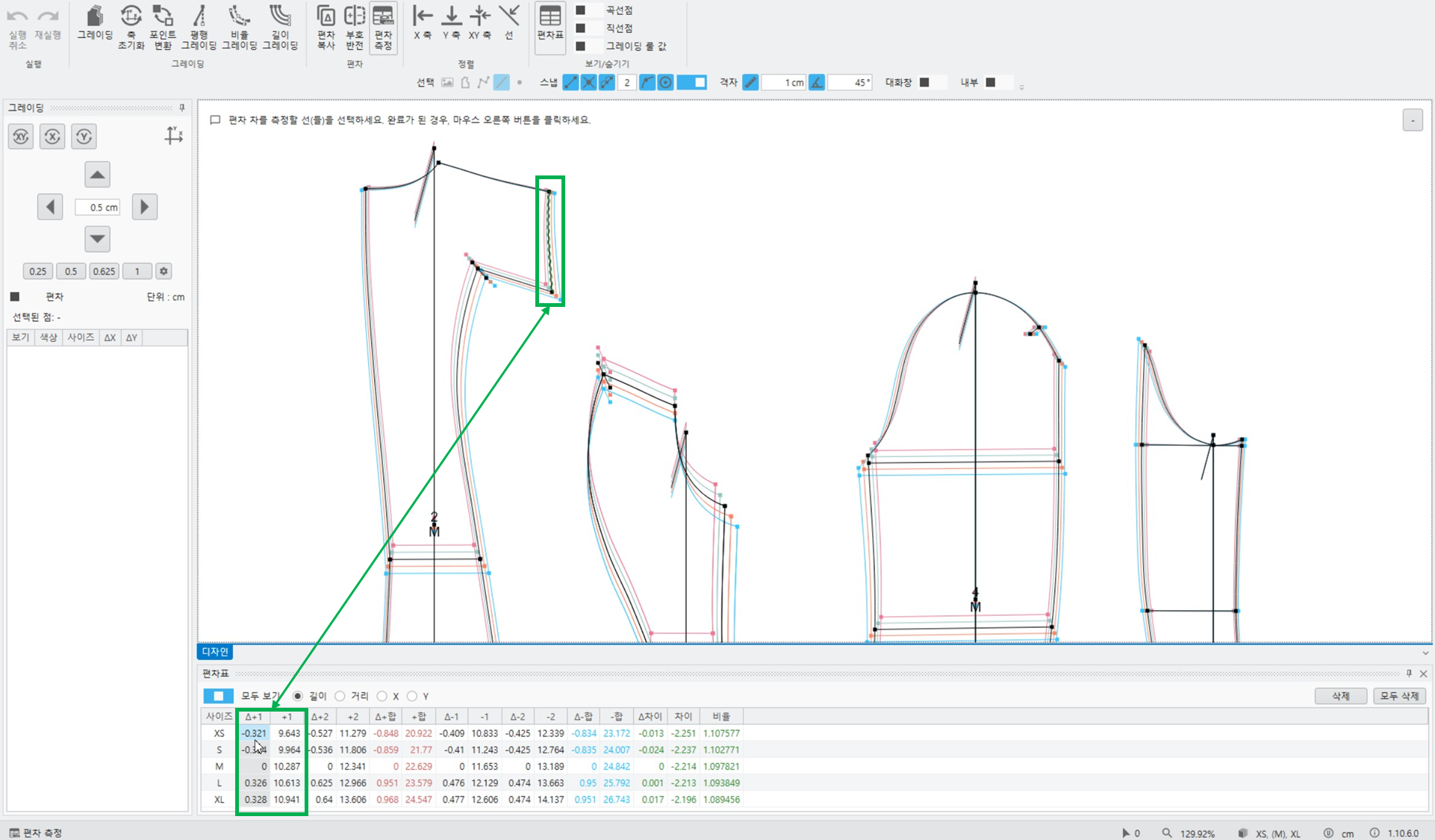

측정할 선(들)을 선택하고 우클릭을 하면 편차표 (+1) 열에 표시됩니다. 기본 옵션은 (+)입니다.
2.

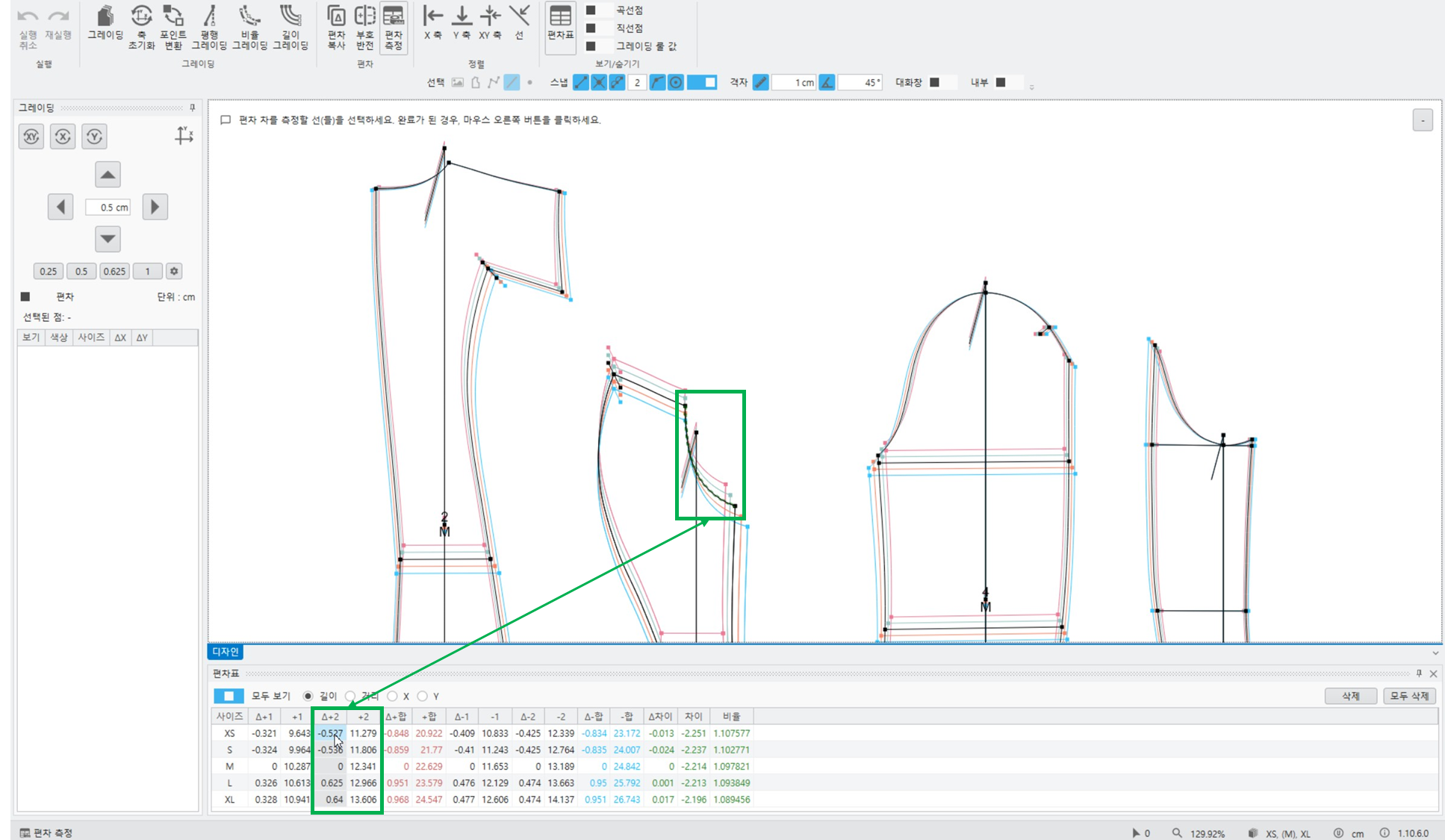

다른 측정할 선(들)을 선택하고 우클릭을 하면 편차표 (+2) 열에 추가됩니다.
3.

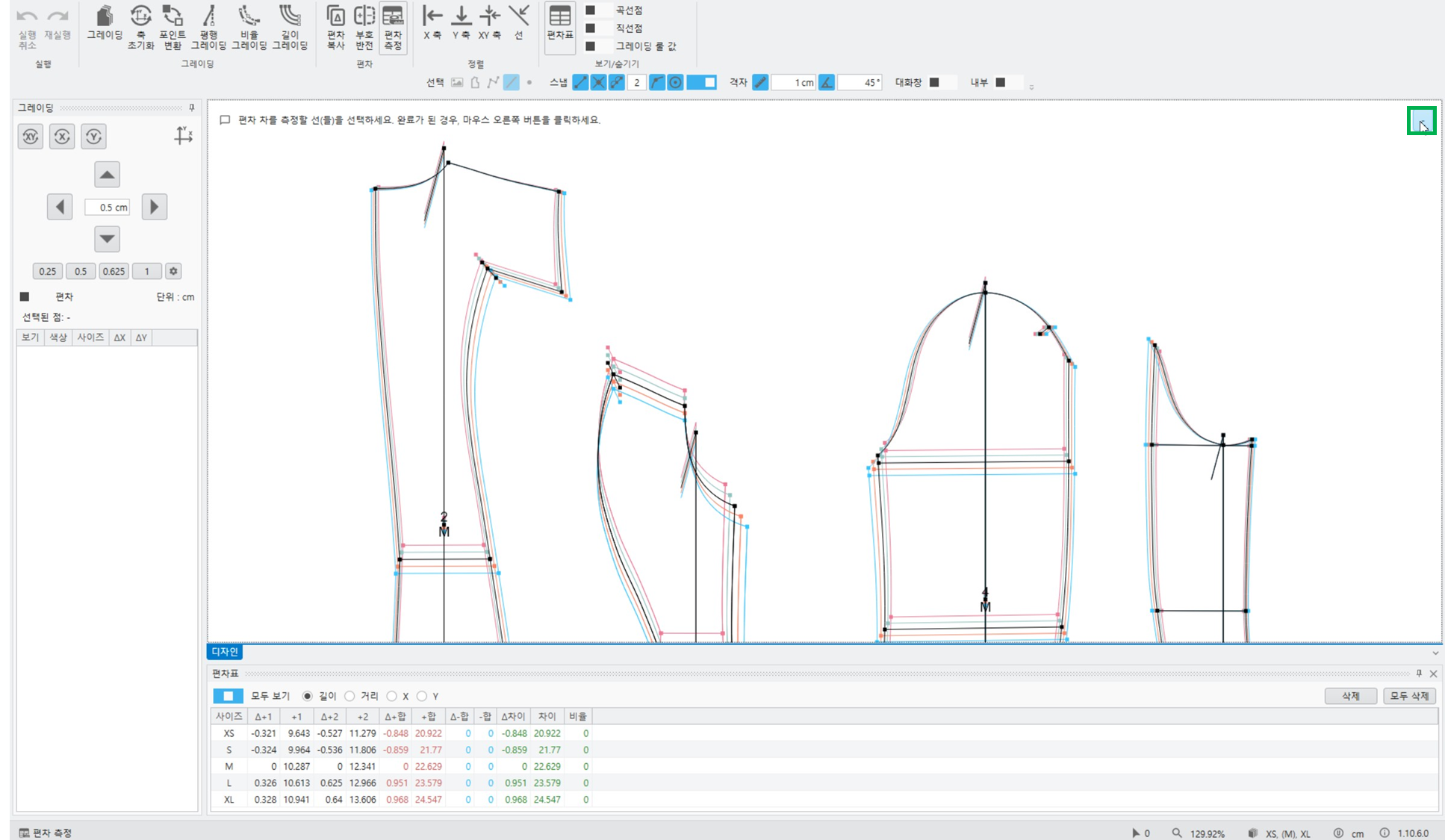

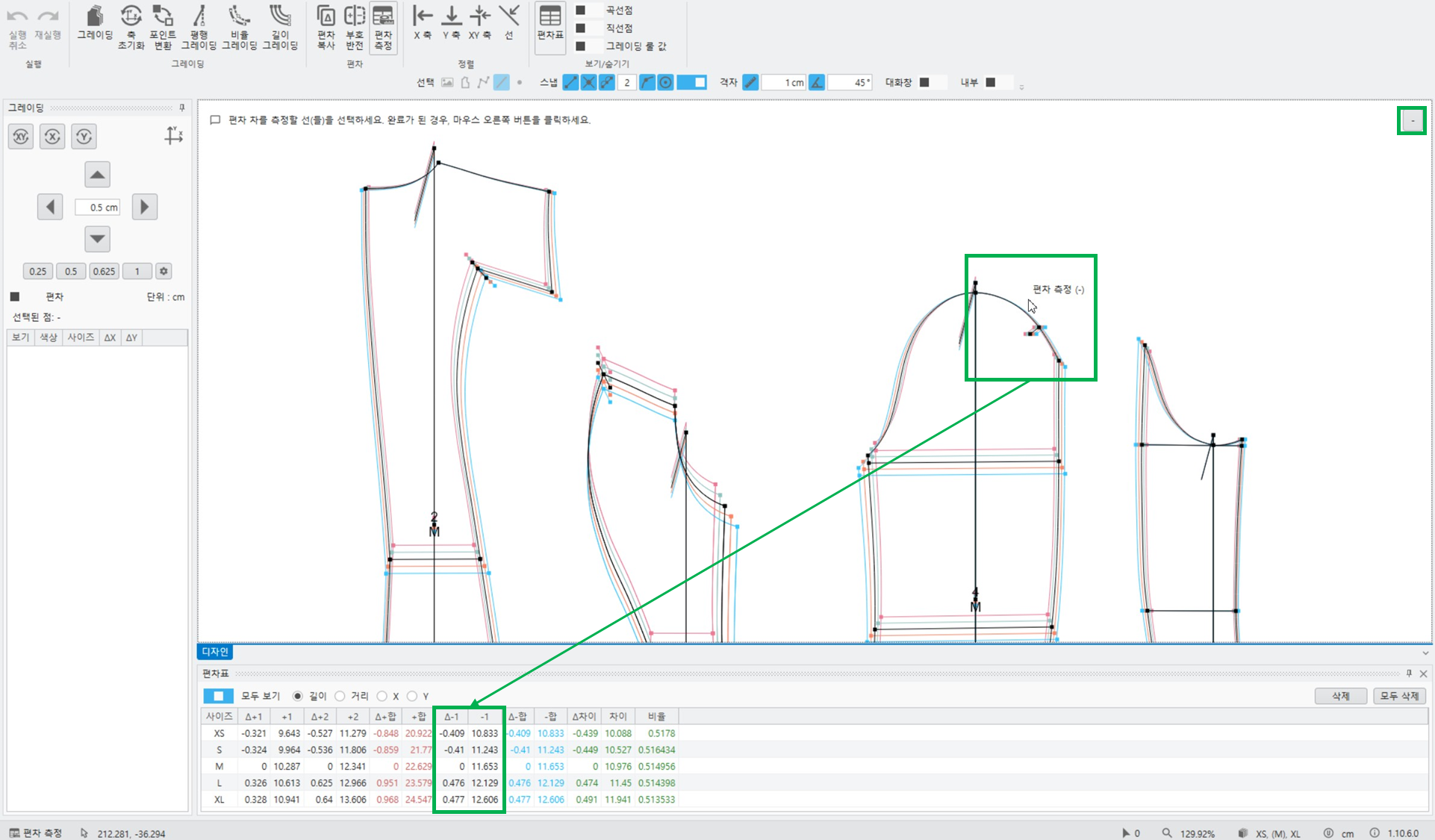

차이를 계산하고 싶으면 Ctrl+마우스 왼쪽 버튼을 누르거나 작업창 우측 상단의 옵션 부분을 클릭하여 (-)로 변경합니다.
4.

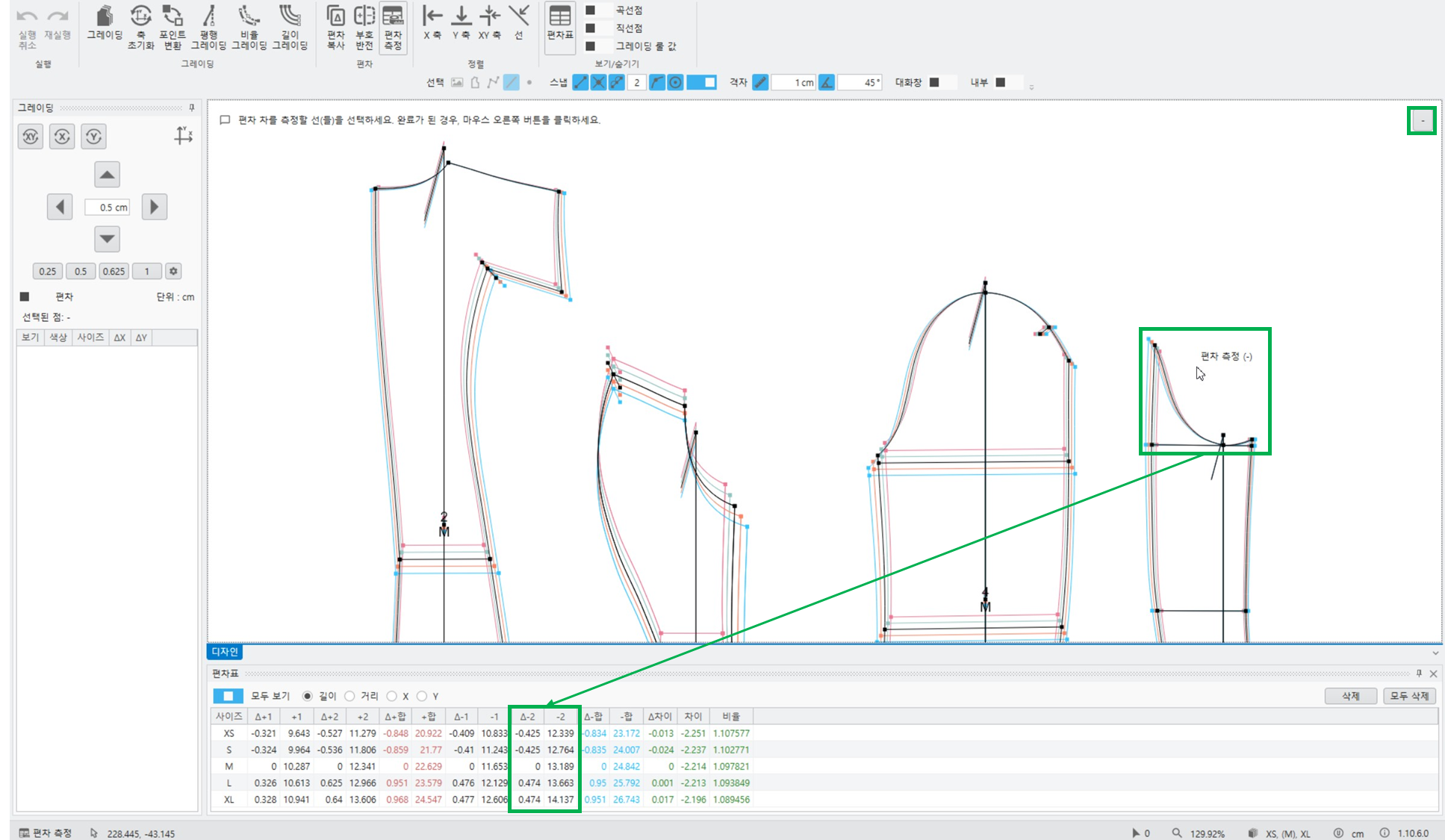

측정할 선(들)을 선택하고 우클릭을 하면 편차표 (-1) 열에 추가됩니다.
5.
다른 측정할 선(들)을 선택하고 우클릭을 하면 편차표 (-2) 열에 추가됩니다.
6.

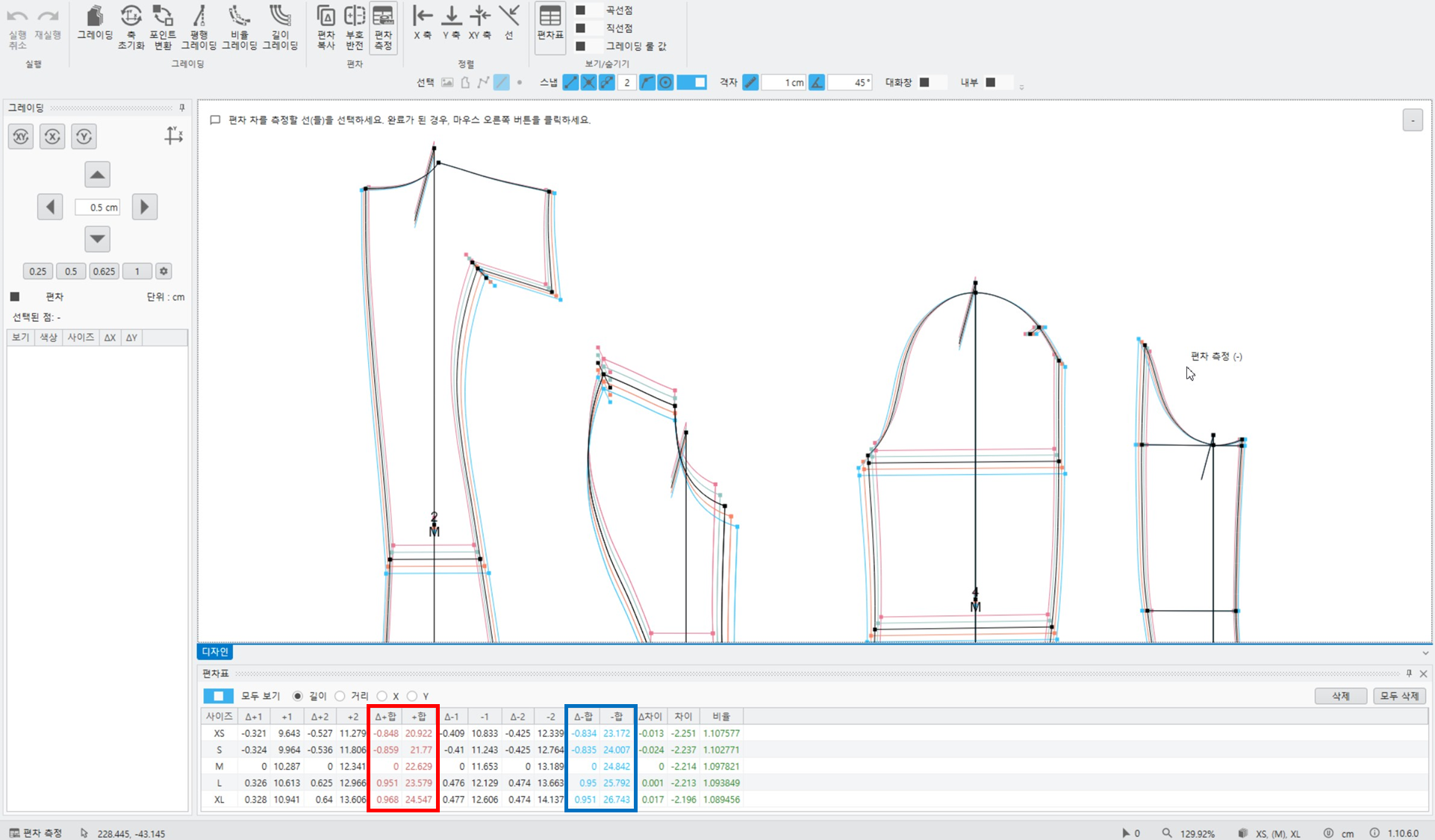

편차표에 (+) 열들의 합을 (+합) 열에 표시하고 (-) 열들의 합을 (-합) 열에 표시합니다.
7.
아래 식으로 계산한 결과를 (△차이), (차이) & (비율) 열에 표시합니다.
a.
△차이 = (△+합) - (△-합)
b.
차이 = (+합) - (-합)
c.
비율 = (-합) / (+합)
8.

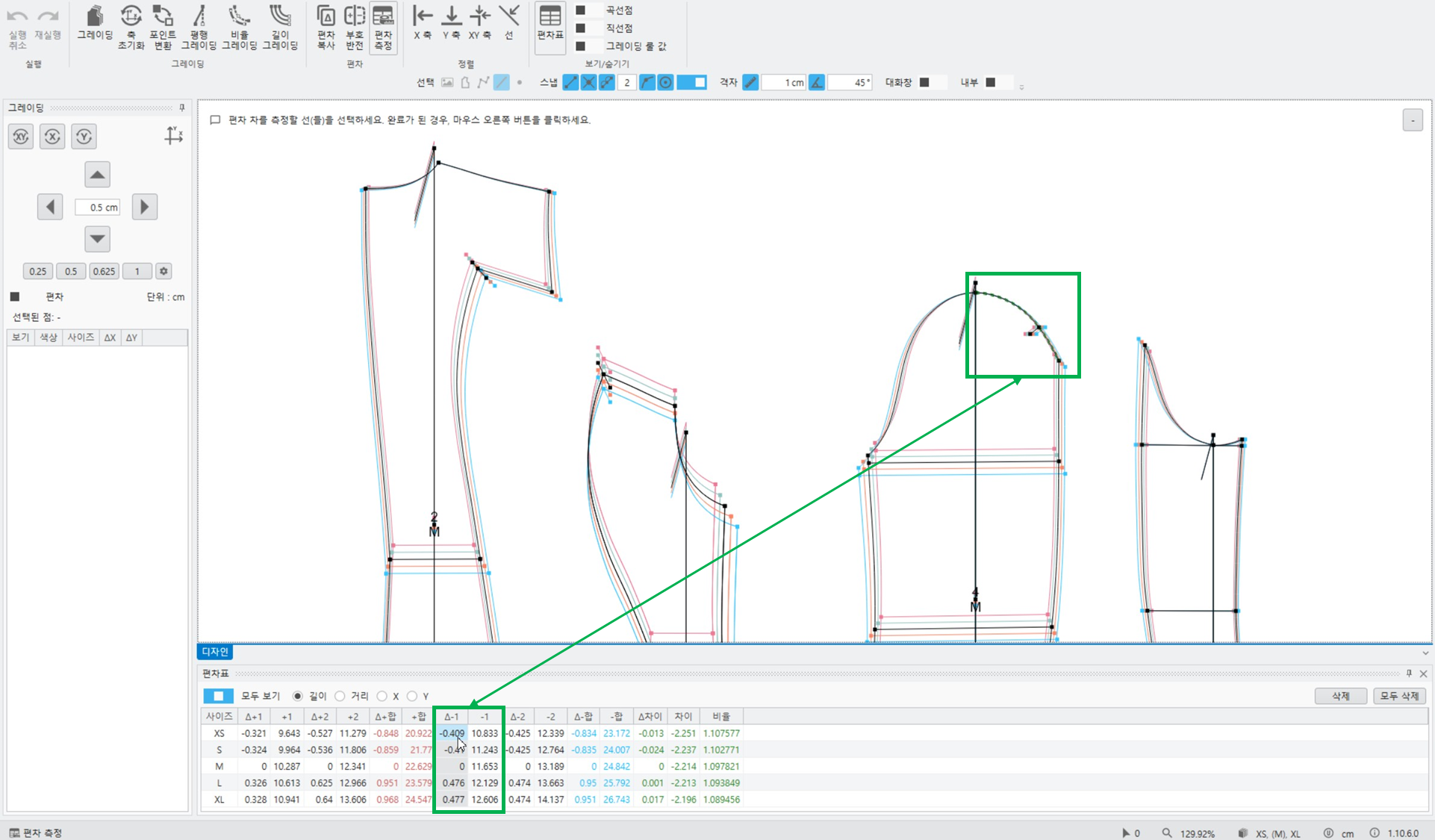

편차표의 열을 선택하면 그레이딩 창에 표시합니다.
9.

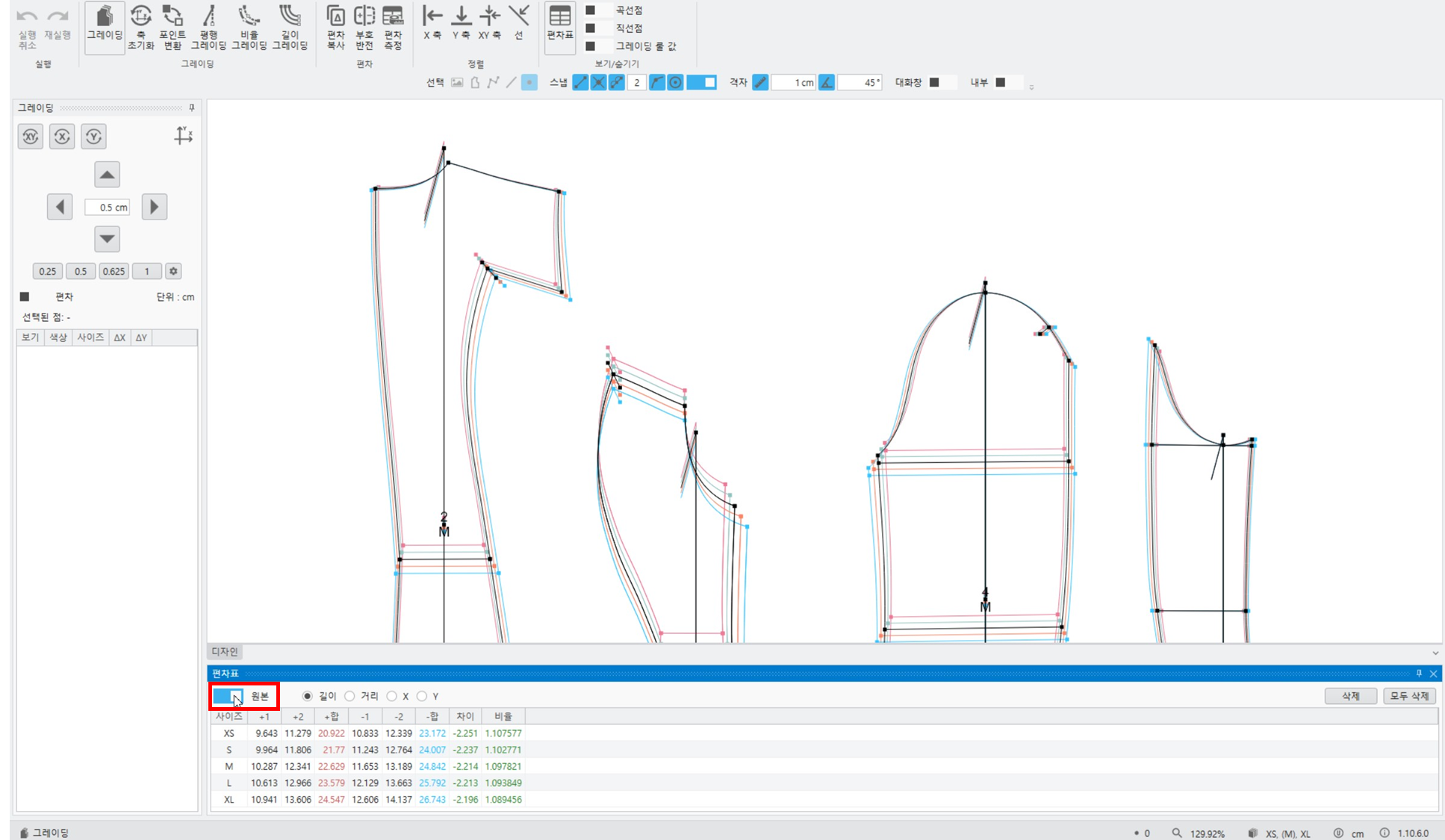

편차표에서 편차로 선택하면 각 열에 편차값만 표시합니다.
10.
편차표에서 원본을 선택하면 원래의 값만 표시합니다.
11.

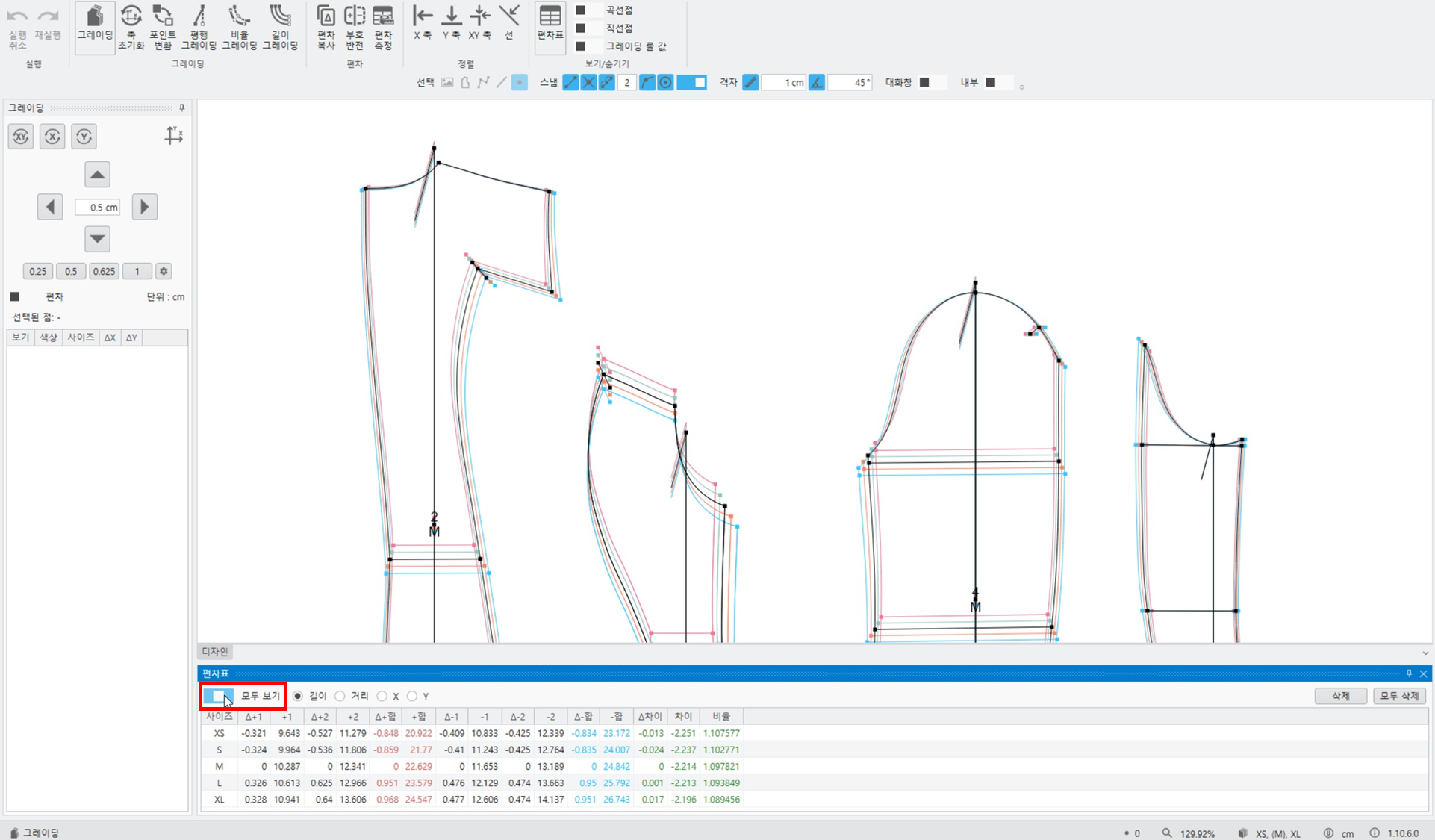

편차표에서 모두 보기를 선택하면 편차와 원래의 값을 모두 표시합니다.
12.

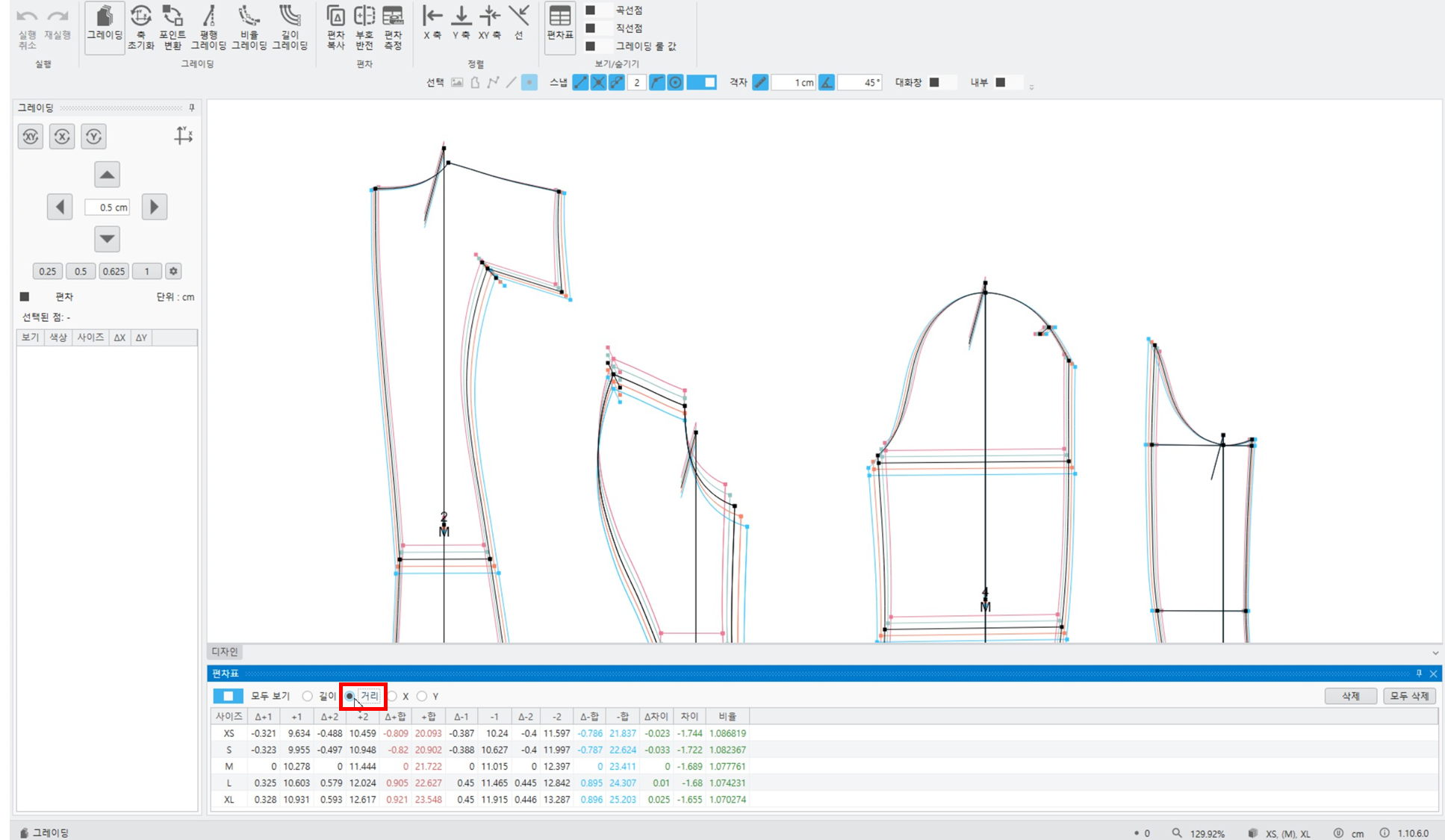

편차표에서 거리를 선택하면 거리 편차와 거리 값을 표시합니다. X & Y 좌표값도 동일하게 사용합니다.
13.

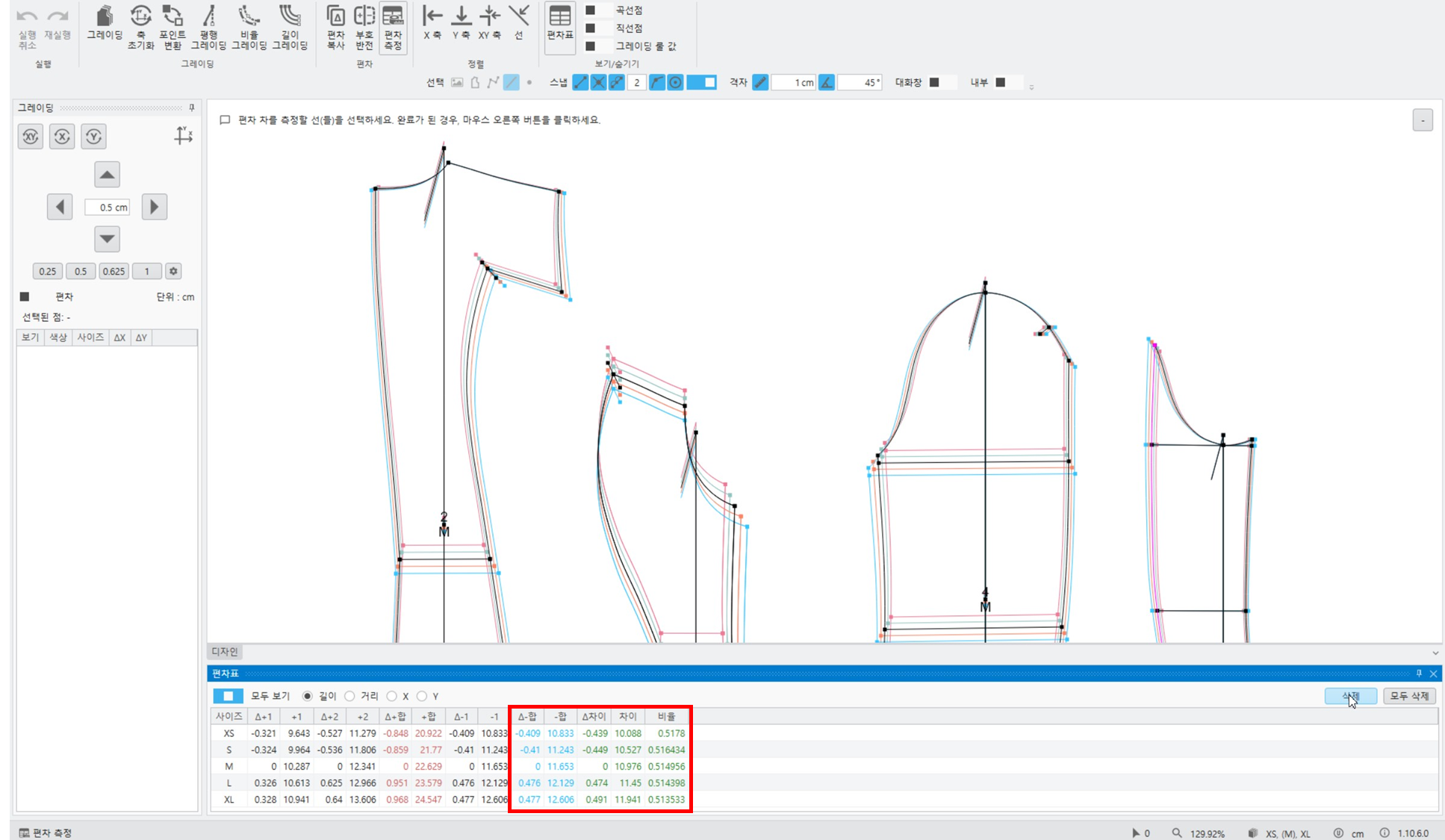

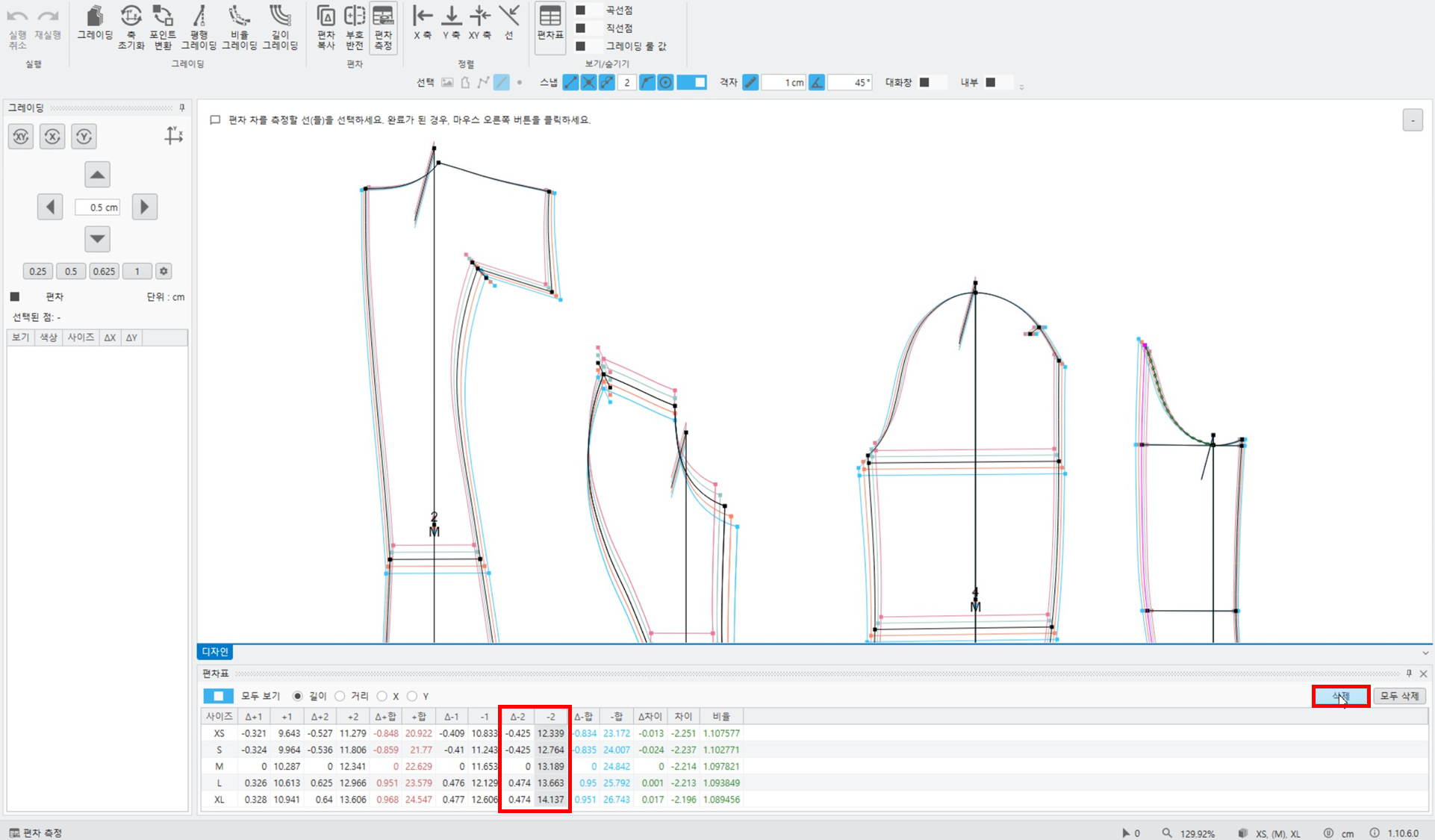

편차표에서 열을 선택하고 삭제 버튼을 클릭하면 선택한 열이 삭제됩니다.
14.
열을 삭제한 후 각 열의 계산값은 자동 업데이트됩니다.
