시접 변환

DXF 파일을 불러온 경우 그림과 같이 패턴은 인식되고 시접선이 커팅선으로 인식되는 경우에 사용합니다.

커팅선을 시접선으로 변환하고, 불필요한 커팅선을 삭제할 수 있습니다.

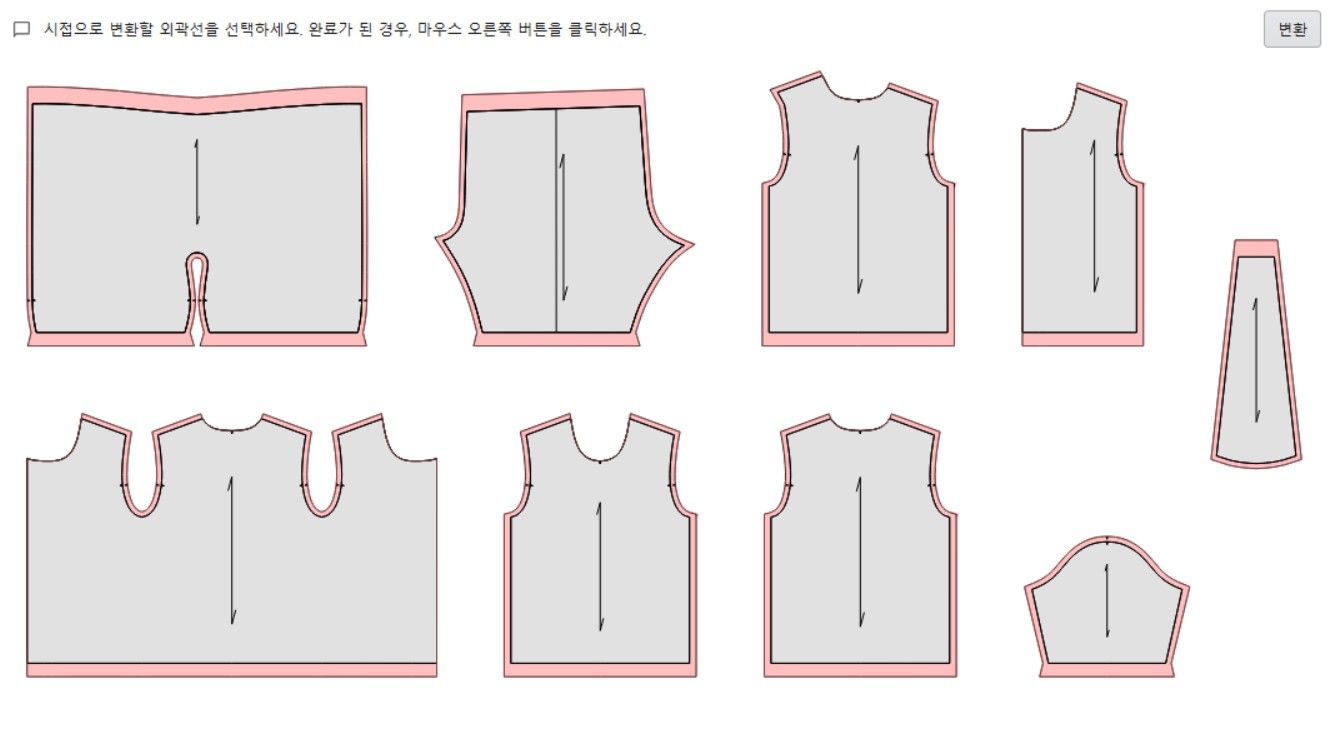

DXF 파일을 불러왔을 경우 아래 그림과 같이 패턴은 인식하지만, 시접선을 커팅선으로 인식하는 경우에 사용합니다.

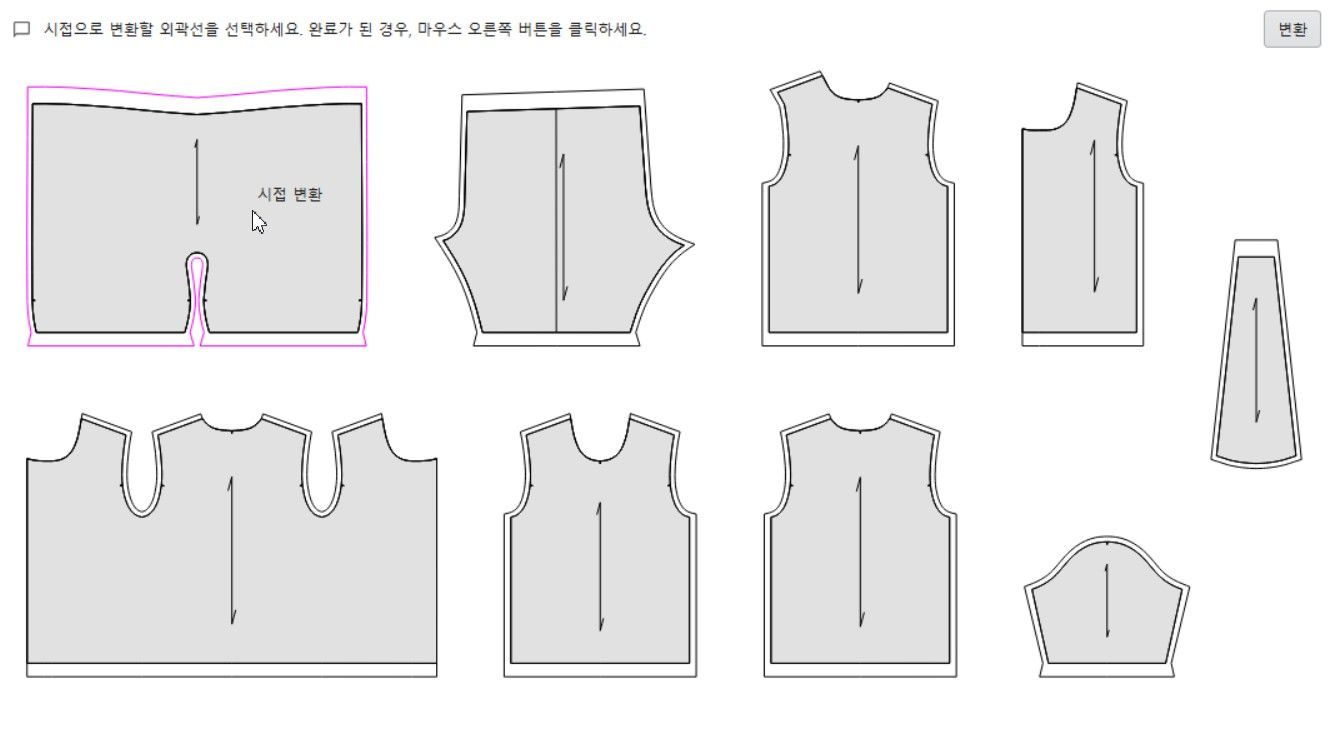

시접 변환을 실행하고 커팅선이나 패턴을 선택하거나 드래그로 다중 선택하고 우클릭을 실행합니다.

선택한 패턴이 많을 경우 변환 과정이 오래 걸릴 수 있습니다.

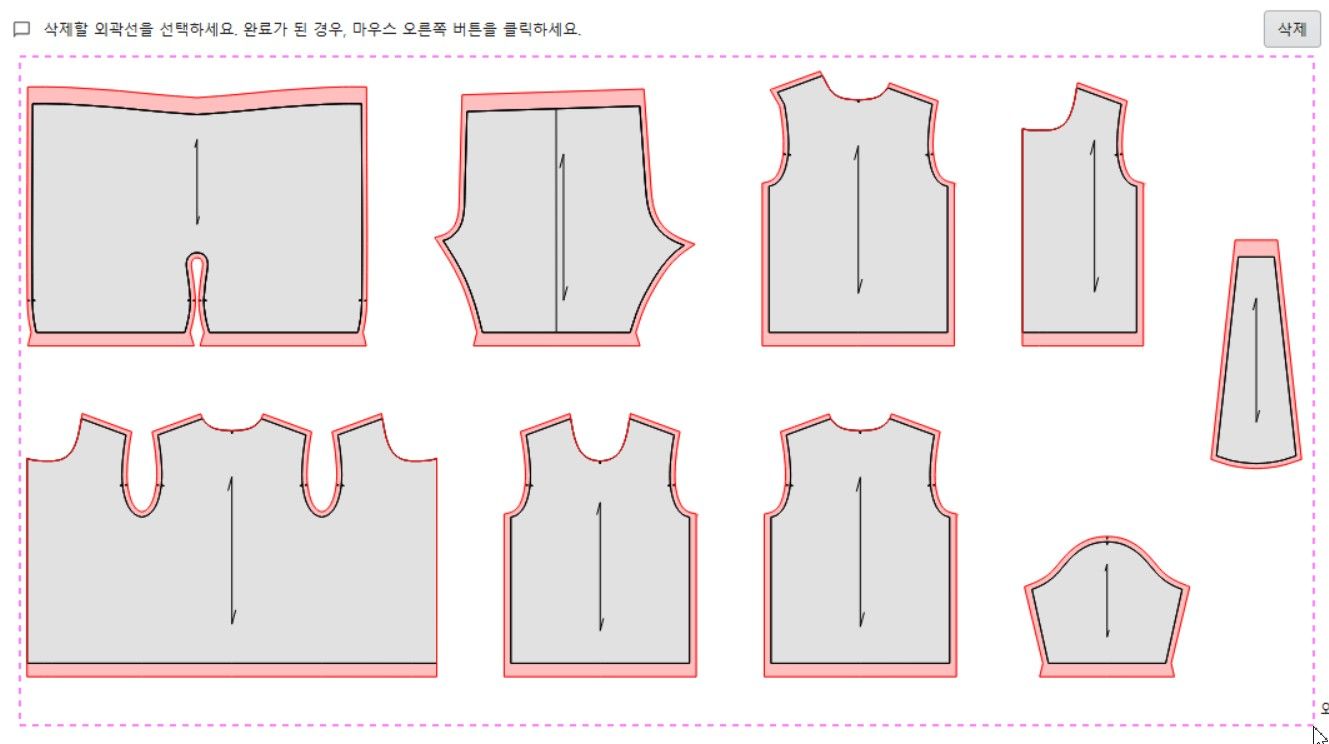

완료되면 아래 그림과 같이 커팅선이 시접선으로 변환된 것을 확인할 수 있습니다.

시접선으로 변환 후 불필요한 커팅선을 삭제할 수 있습니다.

Ctrl+마우스 왼쪽 버튼을 누르거나 작업창 우측 상단의 옵션 부분을 클릭하면 바꿀 수 있습니다.

(변환 삭제 토글) 기본값은 변환으로 설정되어 있습니다.

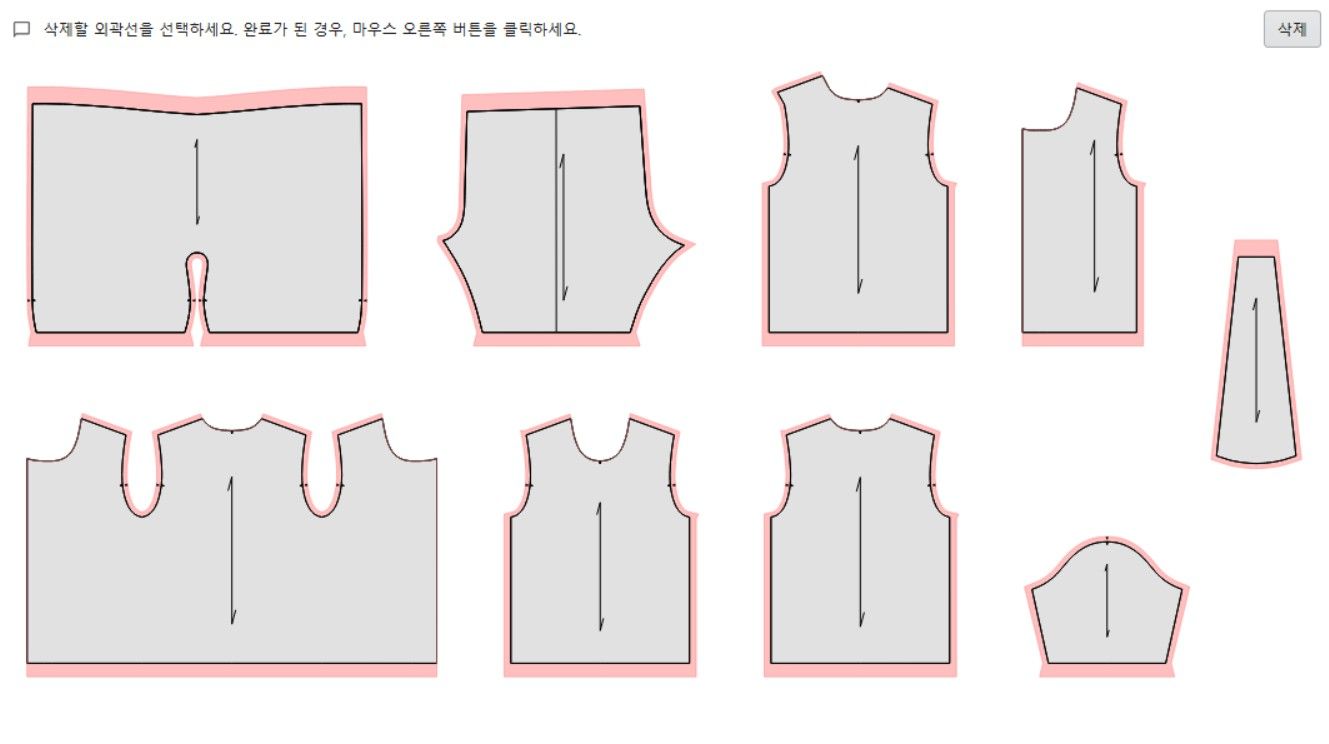

옵션을 삭제로 변환하고 패턴을 선택하거나 드래그로 다중 선택하고 우클릭을 하면 커팅선이 삭제됩니다.
