두 개의 패턴을 맞대어 단계별로 붙여 보는 기능
맞춰진 지점에 노치 추가 가능

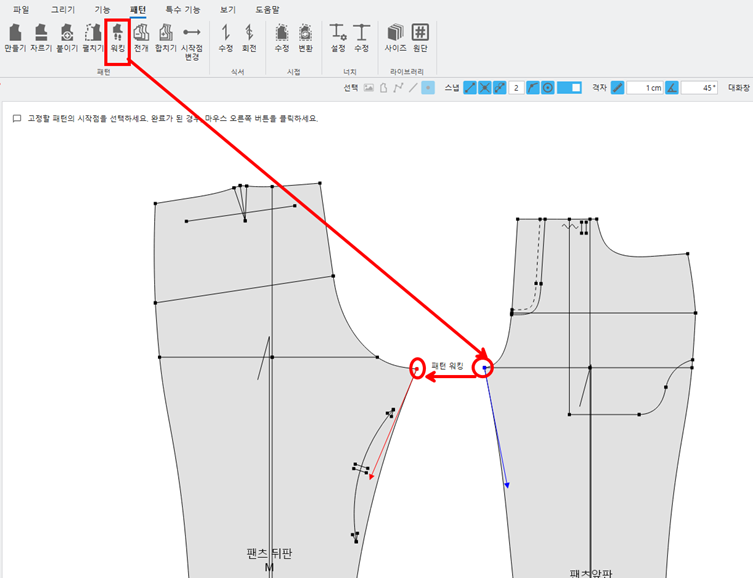

이동할 패턴(앞판)의 점을 선택한 후 우클릭하고, 고정할 패턴(뒤판)의 점을 선택한 후 우클릭하면 이동할 패턴이 선택한 점으로 이동합니다. 여기서 점을 선택하실 때 방향을 잘 확인하시고 선택하셔야 합니다.

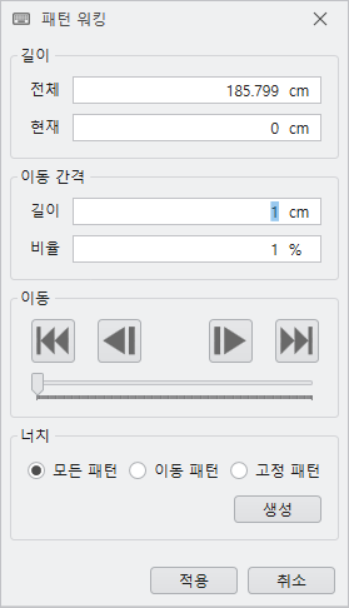

패턴 이동 후에 패턴 워킹 팝업창이 뜹니다.
•
길이
◦
전체 : 고정 패턴의 외부선 전체 길이 표시
◦
현재 : 시작점으로부터의 거리 표시
•
이동 간격
◦
길이 : 패턴 맞붙여 이동할 간격
◦
비율 : 전체 길이의 비율. 길이와 연동되어 설정
•
슬라이드 바 : 바 클릭 후 드래그해서 이동
•
이동
◦
시작 / 뒤로 / 앞으로 / 끝 화살표 클릭으로 이동
•
너치
◦
모든 패턴 : 이동 & 고정 패턴에 너치 생성
◦
이동 패턴 : 이동 패턴만 너치 생성
◦
고정 패턴 : 고정 패턴만 너치 생성

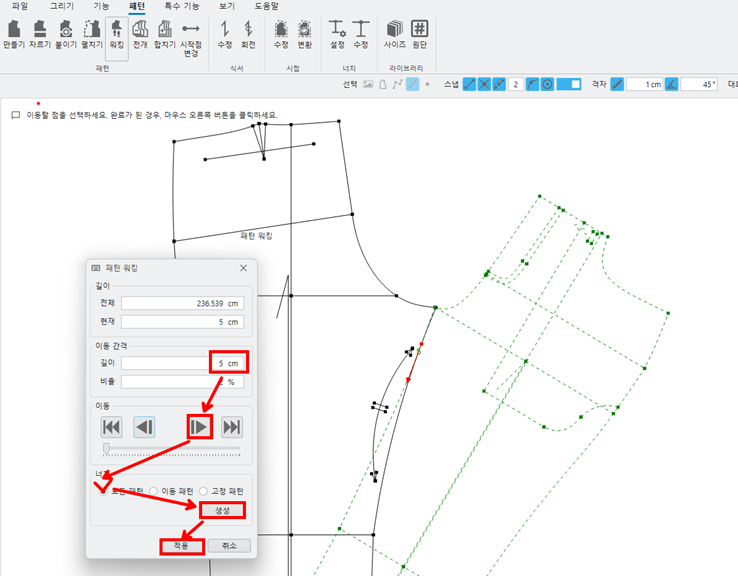

이동 간격을 설정하면 간격만큼 화살표 클릭으로 패턴이 이동합니다.
현재 길이의 위치에서 이동 간격 수치를 변경하면 변경된 수치만큼 방향키로 이동할 수 있습니다.
원하는 위치에서 너치 종류를 선택하고 “생성”을 클릭하면 너치를 생성할 수 있습니다.

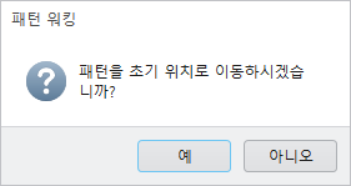

완료 후 “적용”을 클릭하면 아래와 같이 이동 패턴을 초기 위치로 이동할지 여부를 묻는 팝업창이 뜹니다.
“예”를 클릭하면 이동 패턴이 초기 위치로 이동하고, “아니오”를 클릭하면 현재 위치에 놓이게 됩니다.
