그리기나 패턴에서 오류 가능성이 있는 개체 검색하는 도구

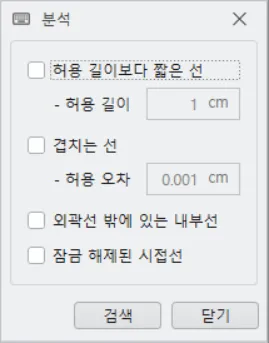

분석을 실행하면 아래와 같은 분석 창이 팝업됩니다.
•

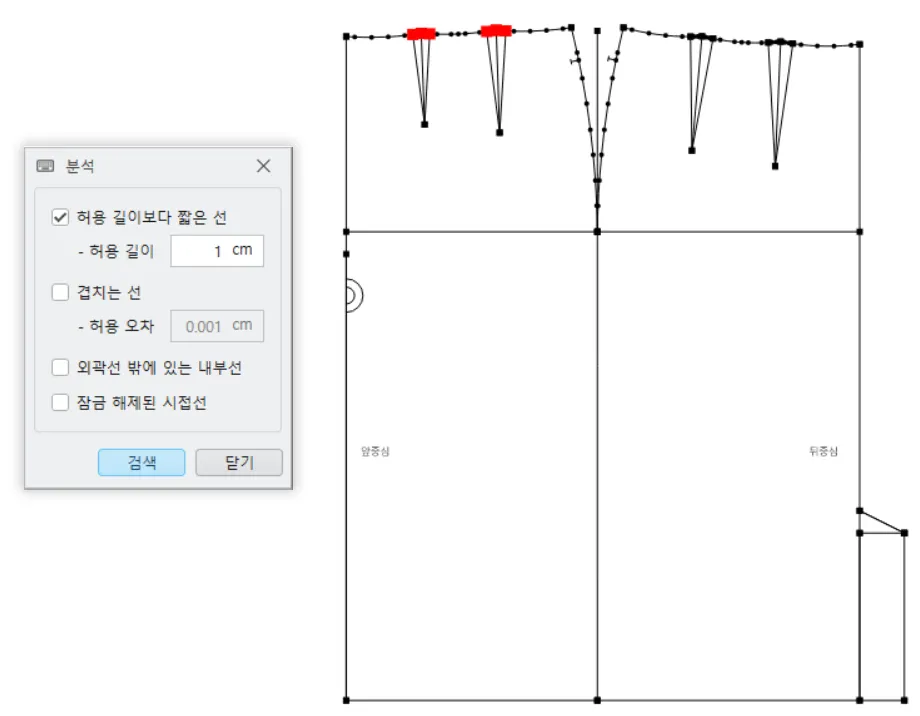

허용 길이보다 짧은 선 : 입력값보다 작은 선 검색
패턴 그리기 과정에서 생성된 작은 선들을 검색
DXF 파일을 불러 왔을 때 오류가 발생할 가능성이 있는 작은 선 검색할 때 사용
•

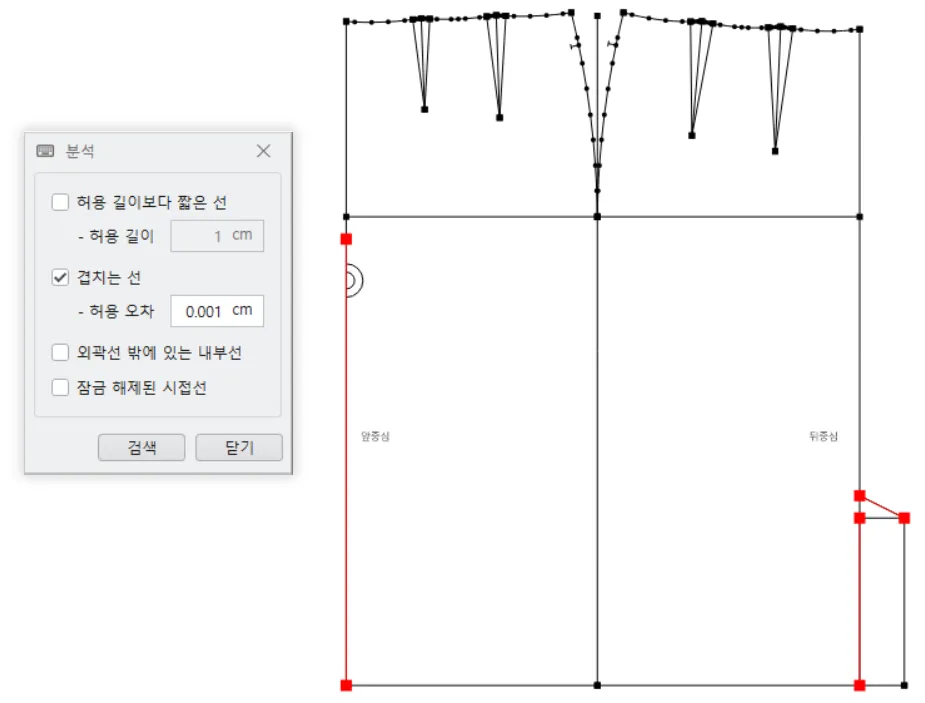

겹치는 선 : 입력값 범위 내에서 겹치는 선 검색
그리기 과정이나 DXF 파일 불러 왔을 경우 겹치는 선들 찾아 삭제할 때 사용
•

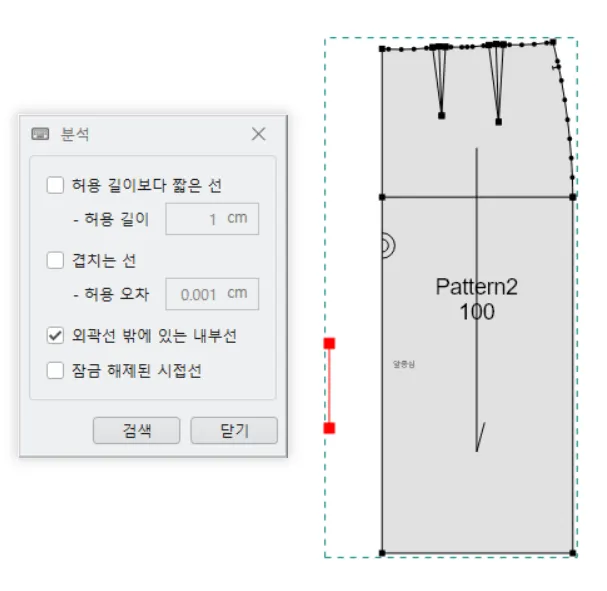

외곽선 밖에 있는 내부선
DXF 파일을 불러 왔을 경우에 내부선이 패턴 밖에 존재하는 경우 찾아 수정할 때 사용
•

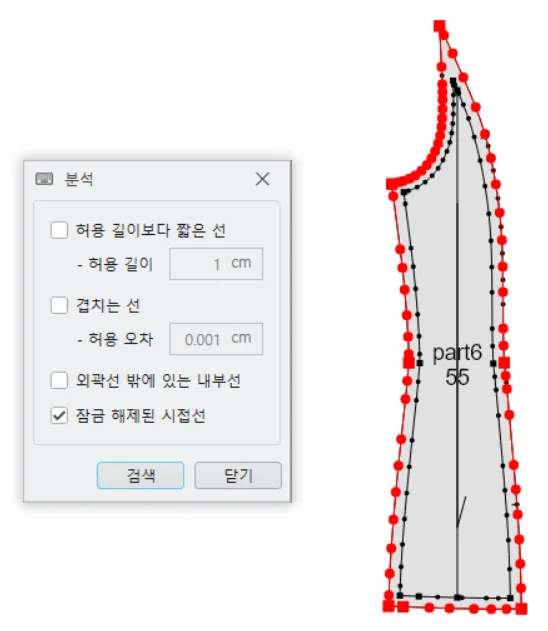

잠금 해제된 시접선
DXF 파일을 불러 왔을 때 시접선이 외부선으로 인식하는 경우가 많고 그러한 경우 수정을 위해 검색하고 사용
