(H) 여러 개의 선을 하나의 곡선/연속선으로 합치는 도구
곡선
여러 개의 선을 하나의 곡선으로 합치는 도구

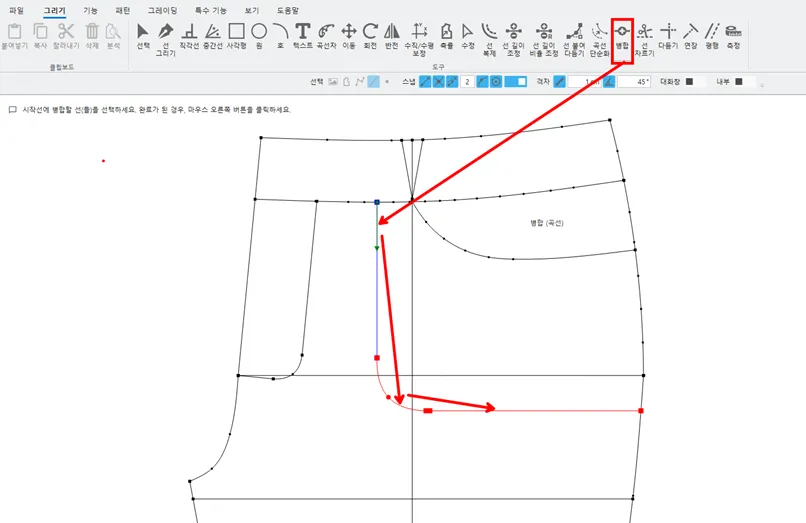

병합할 시작선 선택 시 병합할 선이 있는 방향을 고려하여 선택하고 우클릭하면 화살표가 나타납니다.
시작선의 화살표 방향에 따라 다음 선들을 선택하고 우클릭합니다.
개수 팝업 창이 뜨면 등간격을 체크하여 점의 개수를 입력하거나 기본 값으로 설정하고 적용을 클릭하면 연결된 하나의 곡선으로 병합됩니다.
선들이 붙어있거나 떨어져 있어도 전체를 곡선으로 연결합니다.
1.

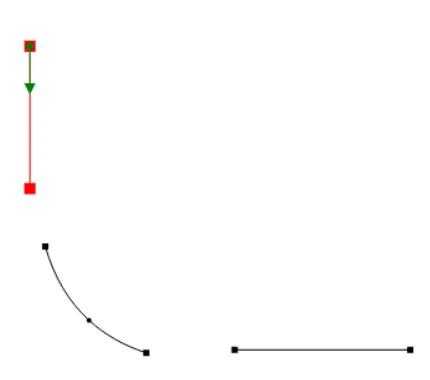

원하는 곡선/직선을 선택하면 빨간색의 기준점과 녹색 화살표가 나타납니다.
2.

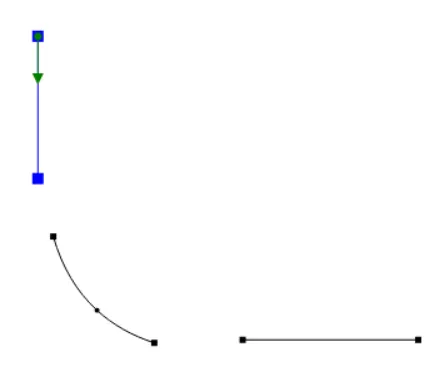

마우스 오른쪽 버튼을 누르면 기준선이 파란색으로 표시됩니다.
3.

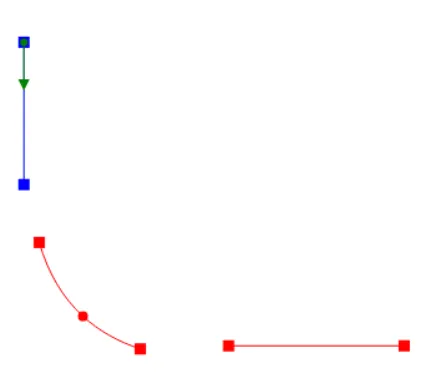

병합할 선들을 순차적으로 선택하고 우클릭합니다.
4.
곡선점의 개수를 설정할 수 있는 대화창이 팝업됩니다.
5.
원하는 곡선점의 개수를 입력하면 곡선점이 균등분배되어 배치됩니다.
6.

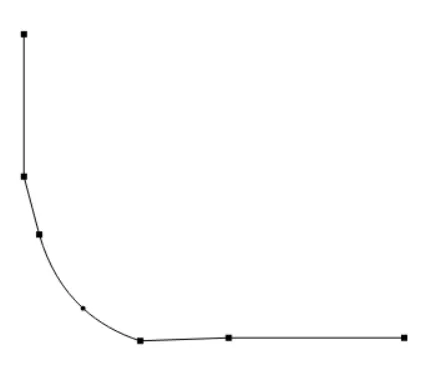

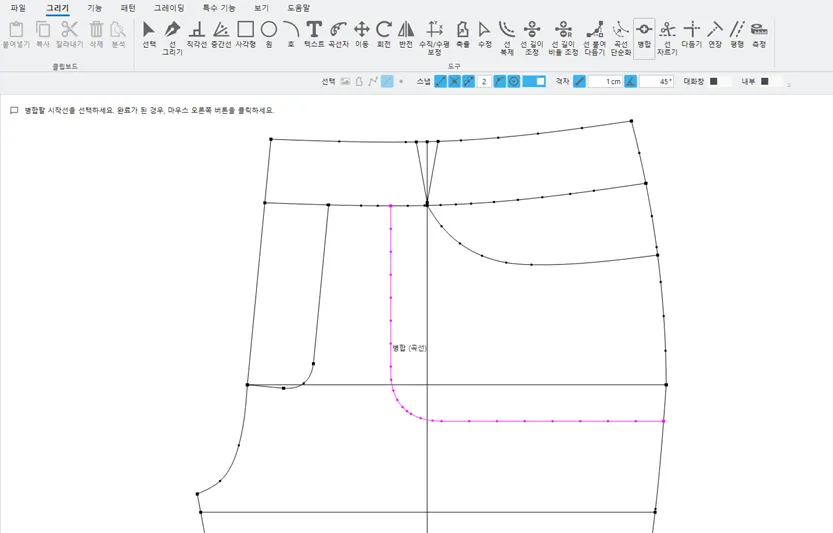

적용 버튼을 누르면 하나의 곡선으로 합쳐집니다.
7.
연속선
개별 선으로 붙어있는 선을 하나의 연속선으로 합치는 도구
완료 시 선의 모양은 똑같으며 속성만 달라집니다.
연속선은 Ctrl + 마우스 왼쪽 버튼을 누르거나 작업창 우측 상단의 옵션 부분에 곡선을 클릭하면 ‘연속선’으로 바뀝니다.
1.
원하는 곡선/직선을 선택하면 빨간색의 기준점과 녹색 화살표가 나타납니다.
2.
마우스 오른쪽 버튼을 누르면 기준선이 파란색으로 표시됩니다.
3.
병합할 선들을 순차적으로 선택하고 우클릭합니다.
4.
곡선점의 개수를 설정할 수 있는 대화창이 팝업됩니다.
5.
원하는 곡선점의 개수를 입력하면 곡선점이 균등분배되어 배치됩니다.
6.
적용 버튼을 누르면 떨어져 있는 부분은 직선으로 연결하여 하나의 곡선으로 합쳐집니다.
7.
