곡선점의 개수를 조정하거나 여러 선들을 연결할 때 사용하는 도구
직선/곡선 모두 선택할 수 있습니다.
*직선 선택 시, 곡선점의 개수는 ‘2’ 입니다.
단일
Ctrl+마우스 왼쪽 버튼을 누르거나 작업창 우측 상단의 옵션 부분을 클릭하면 옵션을 선의 바꿀 수 있습니다. (단일
다중 토글)

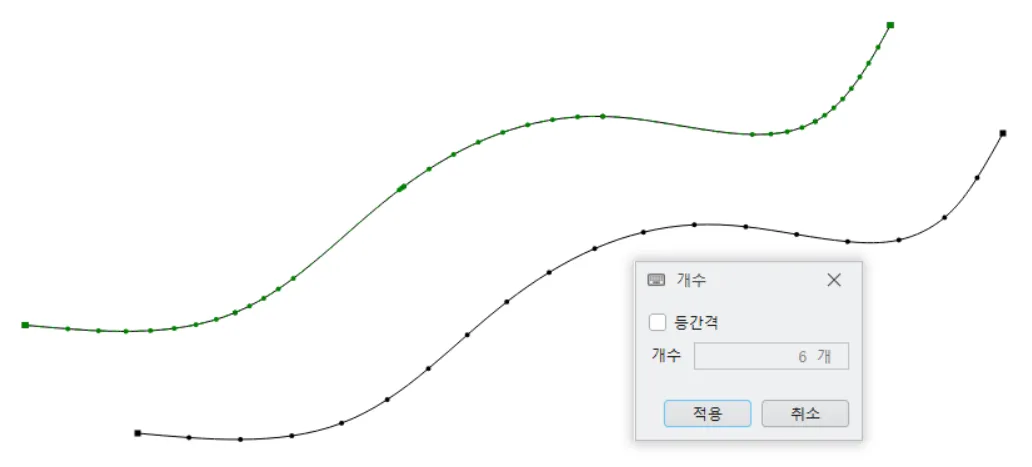

다중 토글)곡선을 선택하면, ‘개수’ 대화상자가 나옵니다. ‘대화창’ 상태와 관계없이 실행됩니다.
등간격을 체크하지 않으면 내부적으로 곡선점을 계산하여 미리보기 곡선은 녹색으로 나타납니다.
등간격을 체크하고 곡선점 개수를 입력하면 미리보기가 녹색 점선으로 나타납니다.
개수는 곡선의 양 끝점을 포함한 개수입니다.
사용자가 원하는 개수를 입력하고 적용을 클릭하면, 곡선 단순화가 완료됩니다.
다중
Ctrl+마우스 왼쪽 버튼을 누르거나 작업창 우측 상단의 옵션 부분을 클릭하면 옵션을 선의 바꿀 수 있습니다. (단일 다중 토글)
다중 토글)곡선들은 다중 선택하거나 드래그로 선택하고 우클릭을 하면 ‘대화창’ 상태와 관계없이 ‘개수’ 대화상자가 나옵니다.
등간격을 체크하고 개수를 입력하거나 기본 값으로 우클릭이나 적용을 클릭하면 하나의 곡선으로 연결되어 단순화됩니다.
검색 옵션을 클릭하면 분석 도구의 허용 길이보다 짧은 선과 동일한 옵션창이 뜹니다.
