(Ctrl+P)
패턴과 그리기 개체를 프린터로 출력하는 도구

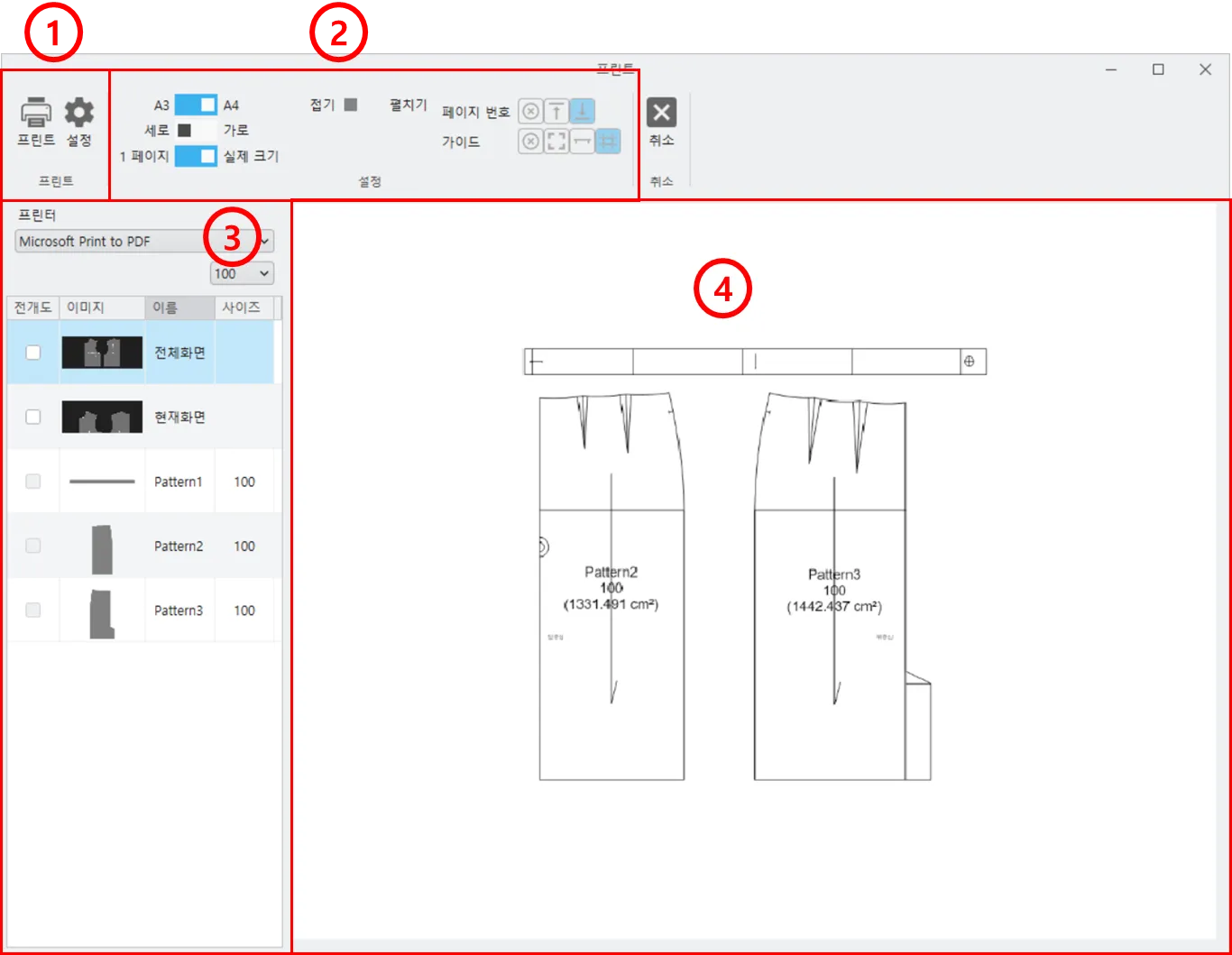

프린트를 실행하면 아래 그림과 같은 창이 뜹니다. 프린트는 패턴과 그리기 개체도 출력할 수 있습니다.
기본 설정은 A4 용지, 세로 보기, 실제 크기 & 전체 화면으로 표시됩니다.
프린트 미리보기 화면에서 확대/축소가 가능합니다.
① 프린트
•
프린트 : 설정된 조건으로 프린트 실행
•
설정 : 프린터 편차 보정
실제 크기 출력시 프린터에 따라 편차 발생할 수 있습니다.
임의의 패턴을 가이드와 함께 출력하여 가이드 사이의 가로와 세로 길이를 측정하고 보정하여 사용합니다.
프린터마다 오차가 다르므로 보정하여 사용 후 반드시 초기화 버튼을 클릭하여 원래 상태로 돌려 놓아야 이후 작업에 영향을 주지 않습니다.
프로그램에 설정되어 있는 길이는 아래와 같습니다.
- A4 : 190mm x 277mm
- A3 : 277mm x 400mm
•
적용 예
◦
A4 용지를 출력하여 가이드 사이의 가로 길이 측정값 : 185mm
◦
설정 창에 가로 측정길이를 185로 수정하고 적용 클릭하여 사용
② 설정
•
용지 설정 : A3 / A4
•
용지 방향 : 세로 / 가로
•
보기 설정 : 1 페이지 / 실제 크기
•
접기 : 골선 기준으로 패턴 접기 / 펼치기 (골선이 지정된 경우에만 활성화됨)
•
페이지 번호 위치 : 없음 / 위쪽 / 아래쪽 (실제 크기에서만 활성화됨)
•
가이드 설정 : 없음 / 정사각형 / T형 / 모두 (실제 크기에서만 활성화됨)
③ 프린터 창
•
프린터 설정 : PDF 파일이나 연결된 프린터 선택
•
사이즈 선택 : 특정 사이즈만 선택. 기본값은 기본 사이즈
•
패턴 정보 표시 : 전개도(그레이딩된 패턴은 체크 가능) / 외곽선 이미지 / 이름 / 사이즈
•
패턴 선택 : 전체화면 / 현재화면 / 패턴 선택하여 출력
④ 프린트 화면 : 설정에 따른 프린트 화면 표시
