곡선자를 사용하여 곡선을 그릴 때 사용하는 도구
곡선자를 실행하면
암홀자/프렌치 커브자/힙곡자/6자/둥근 곡선자

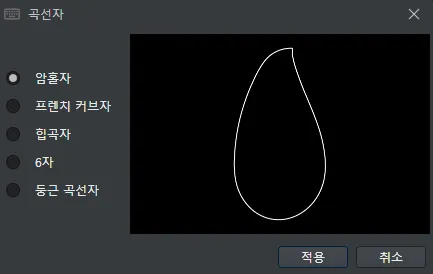

선택창이 뜨고, 원하는 자를 선택합니다.
선택한 곡선자가 나타나고 아래와 같은 방법으로 곡선자를 이용하여 곡선을 그립니다.
•
곡선자 이동 : 마우스 이동
•
곡선자 확대/축소 : 마우스 휠 사용
•
곡선자 회전 : 마우스 좌클릭 후 드레그
•
곡선자 위치 고정 : 마우스 우클릭
•
곡선자 교차점 선택 : 선 위의 점에서 마우스 좌클릭
•
곡선자 그리기 : 마우스 우클릭

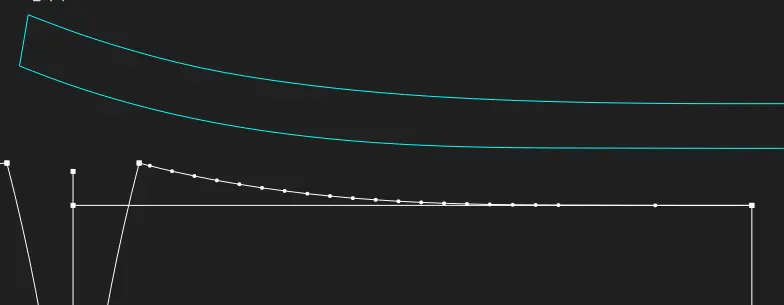

곡선자 미리보기 상태에서 마우스를 움직이면 곡선자가 이동하고
마우스 휠을 이용하여 크기를 조정합니다.
원하는 위치에서 좌클릭을 하고 드래그하면 곡선자가 회전하게 됩니다.
이동과 회전으로 원하는 위치에 놓고 우클릭을 하면 곡선자가 고정됩니다.

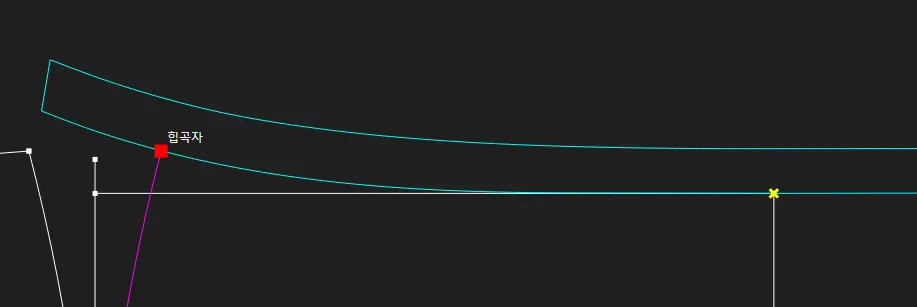

그 상태에서 곡선자를 붙일 선의 위치를 클릭하면 그 위치에 곡선자가 붙습니다.
두 번째 점도 동일한 방법으로 선택하면
곡선자가 붙으면서 곡선이 잘리게 됩니다.
우클릭을 하면 처음 상태처럼 곡선자가 이동하게 됩니다.
동일한 순서로 곡선자를 사용하시면 되고, 종료를 하시려면Esc버튼을 누르면 됩니다.
