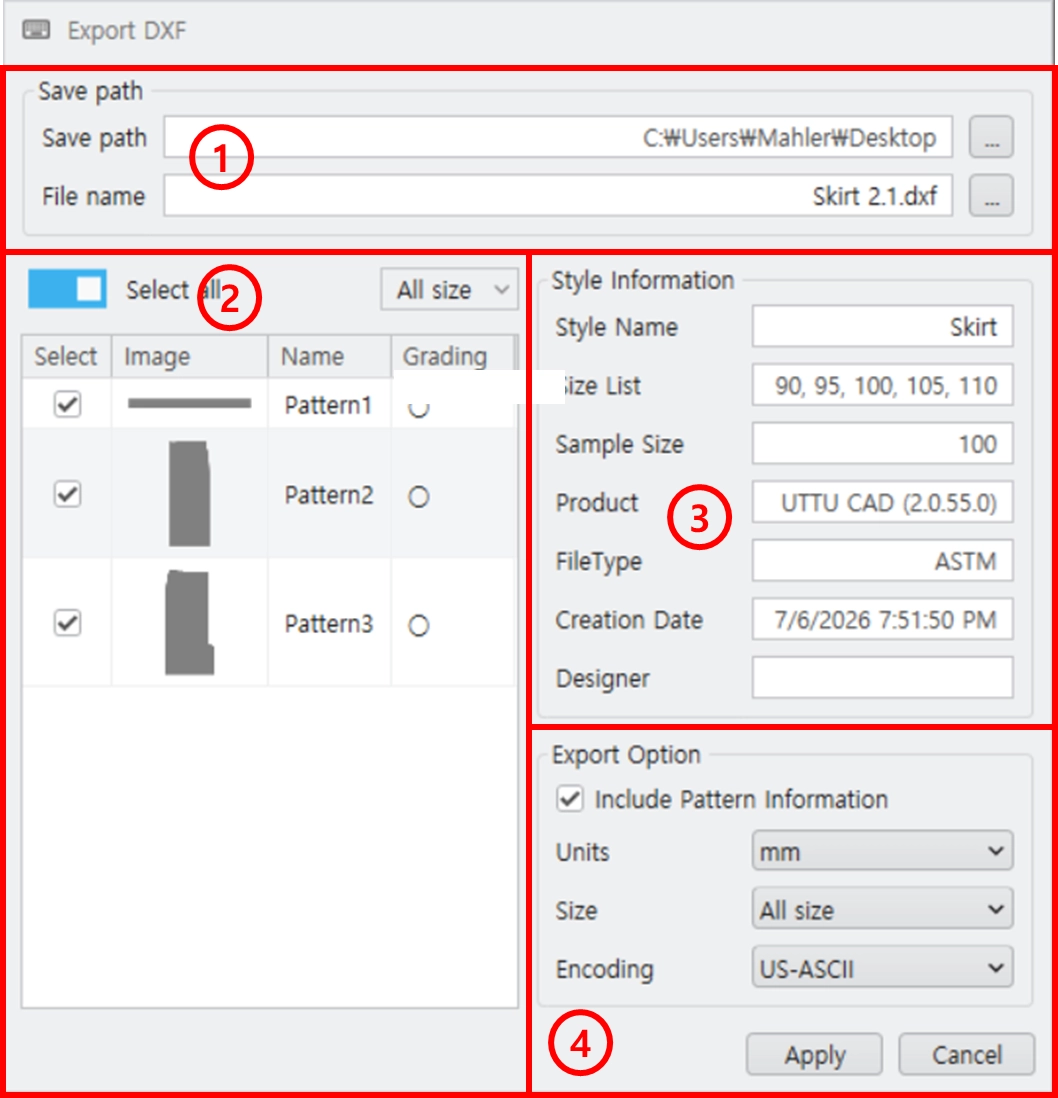

파일 -내보내기 - DXF(ASTM)를 클릭하면 아래와 같은 내보내기 창이 뜹니다.
패턴이 존재하여야만 내보내기가 활성화됩니다.
① 저장 경로
•
저장 경로
DXF 파일을 내보낼 경로와 파일 이름을 표시하고, 사용자가 수정할 수 있습니다.
② 패턴 정보창
패턴을 전체 또는 사이즈 별로 선택해서 내보낼 수 있습니다.
그레이딩된 패턴은 “O”로 표시됩니다.
③ 스타일 정보
스타일 이름 / 사이즈 리스트 / 기본 사이즈 / 제작 S/W / 파일 타입 / 작성 날짜 / 작성자를 표시합니다.
④ 내보내기 옵션 : 사용자는 기본값을 사용하시기를 권장합니다.
•
패턴 정보 포함 : 네스트에서 사용할 정보들의 저장 여부를 체크합니다.
•
옵션
단위계 : 단위계를 설정할 수 있습니다.
사이즈 : 패턴 정보창에서 선택한 내용에 따라 변경됩니다.
인코딩 : 자동 인식되어 적용되는 부분이라 사용자는 선택하지 않으셔도 됩니다.
