원단의 신축성을 고려하여 패턴 크기를 수정하는 도구
개체 선택하기

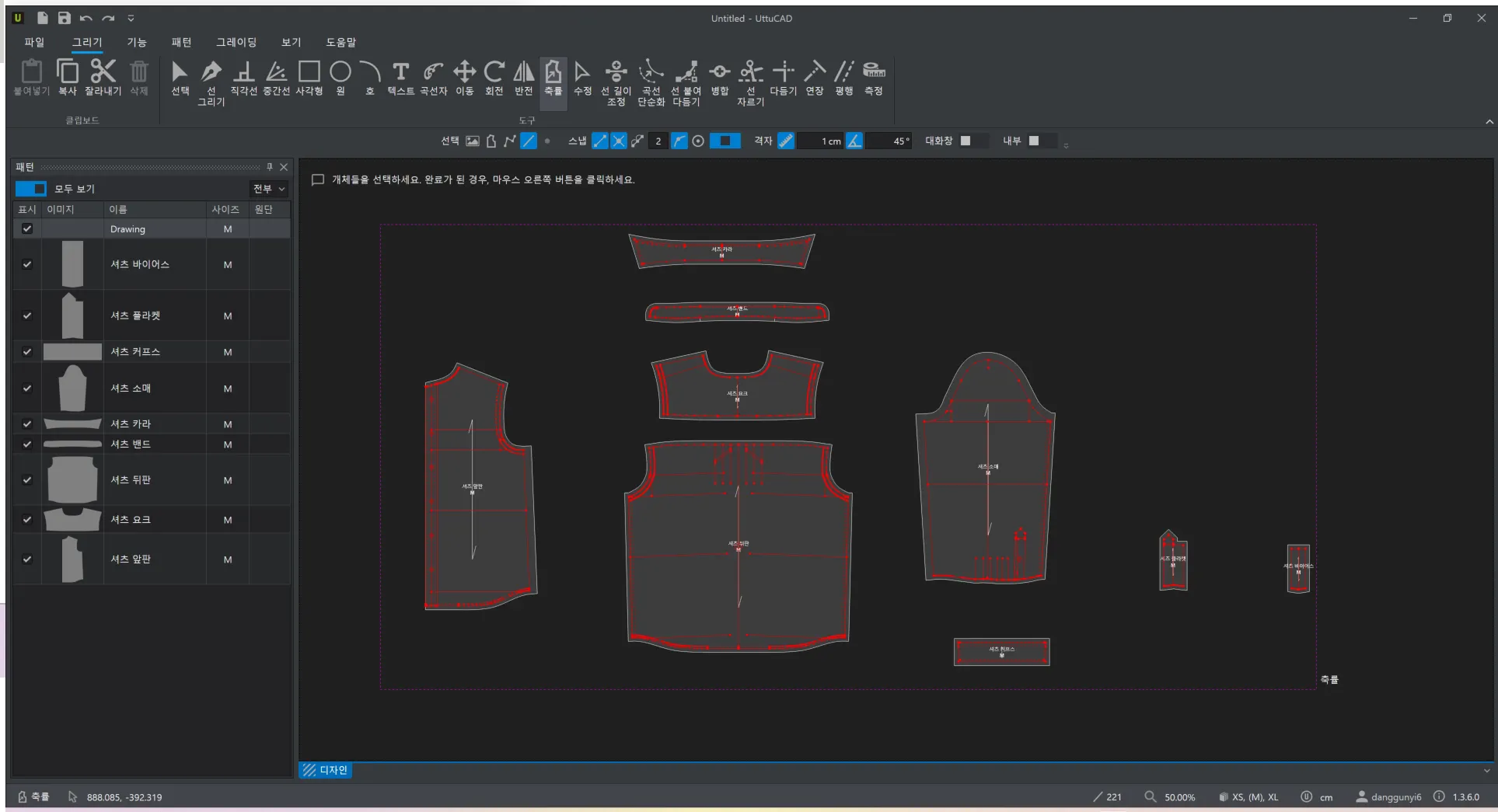

축률을 수정하려는 개체들을 선택합니다.
이때 드래그를 이용하여 선택 가능합니다.
선택한 개체들은 빨간색으로 표시됩니다.
선택이 완료되었다면 마우스 오른쪽을 눌러
선택을 완료합니다.
축률 값 입력

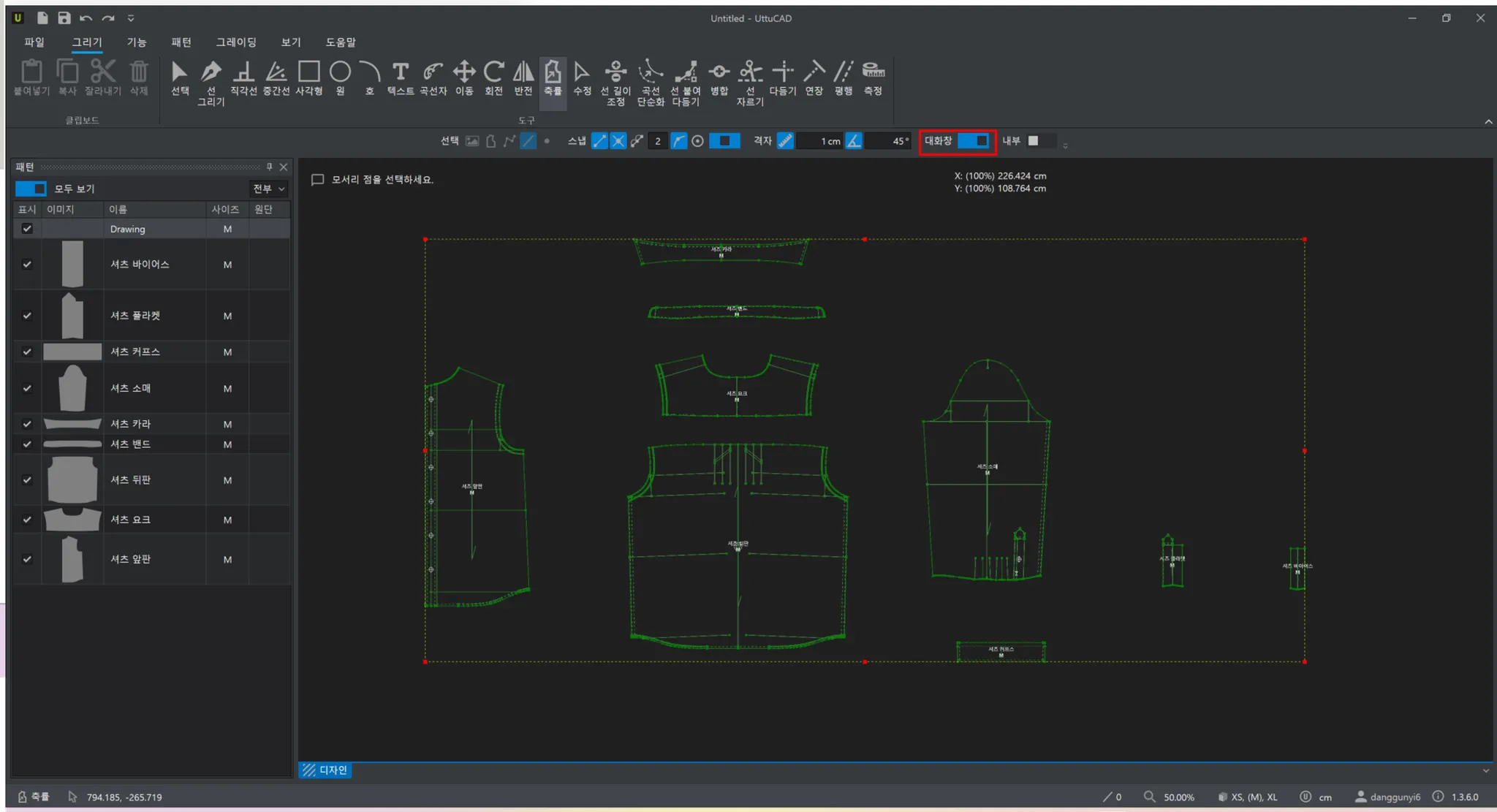

선택된 개체들은 초록색으로 표시되며 선택한 개체 중 최외곽점을 기준으로 사각형의 영역이 노란색 점선으로 표시됩니다.

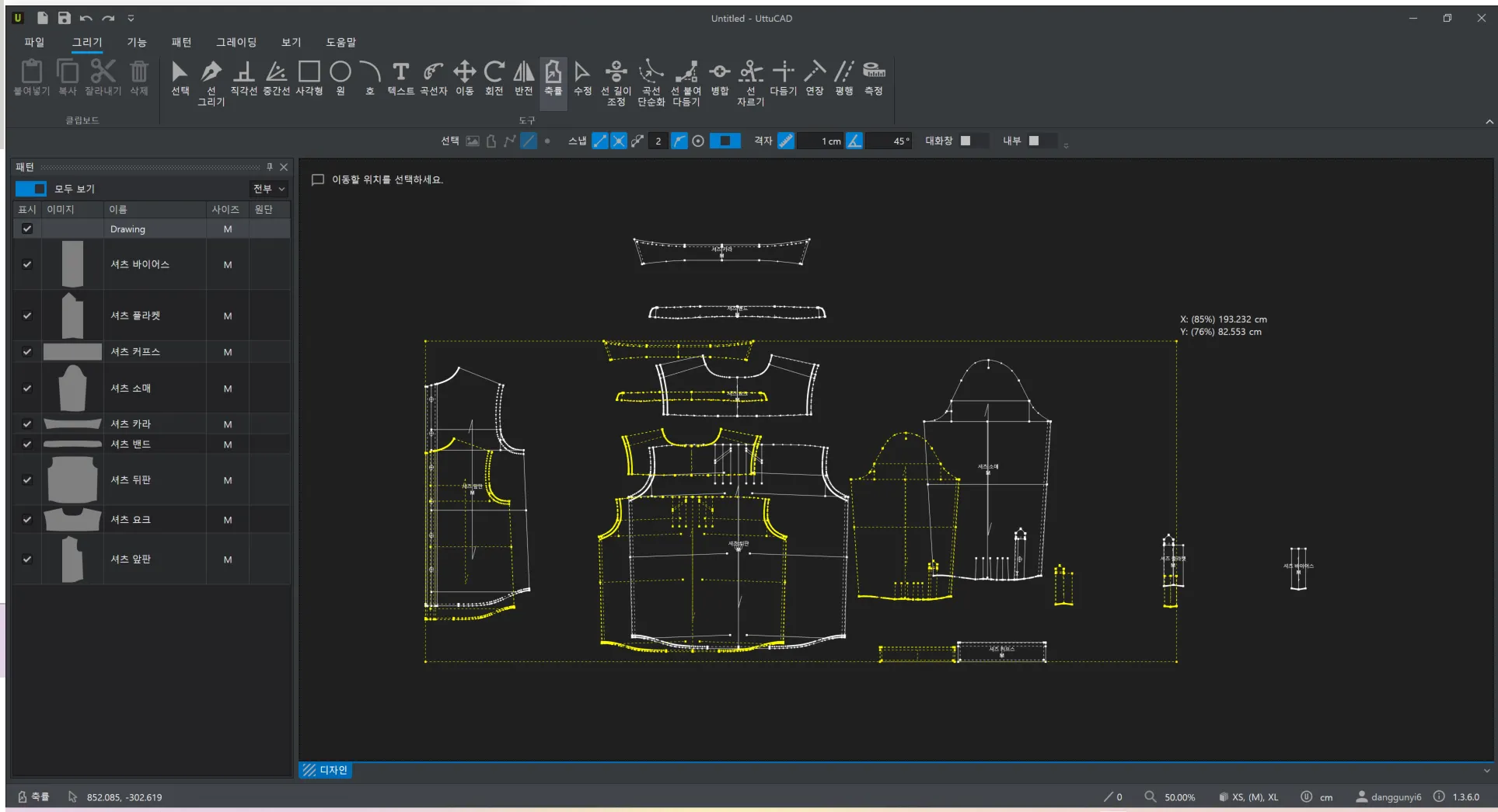

노란색 점선이나 빨간색 끝점(■)을 선택하여 마우스를 움직이면 해당 마우스를 따라서 패턴들의 비율이 달라집니다.
대화창이 비활성화 상태라면 마우스를 놓는 위치로 축률이 완료됩니다.

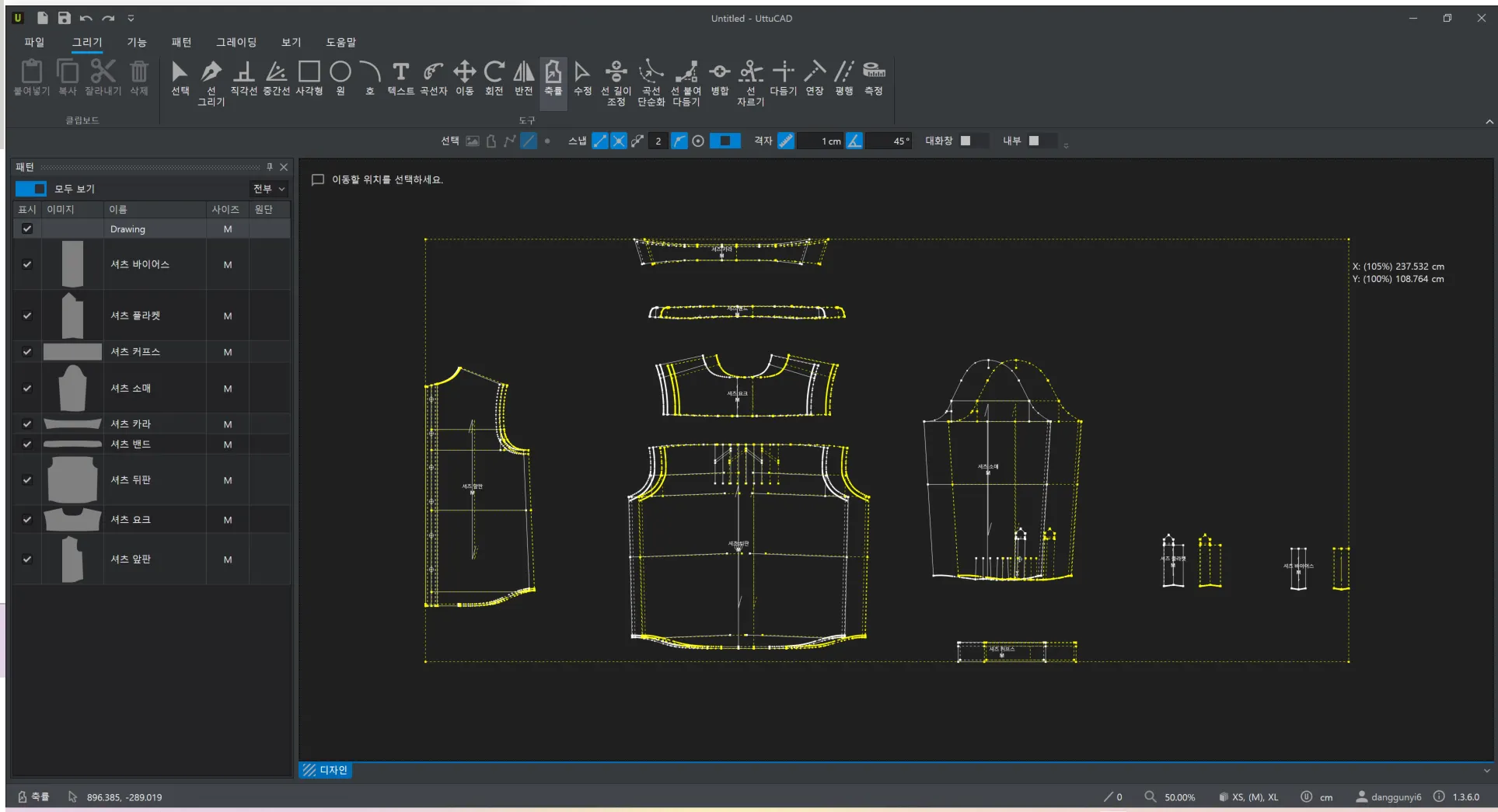

대화창이 활성화된 상황이라면 노란색 점선이나 빨간색 끝점(■)을 선택하여 마우스를 움직이다 놓았을 때 축률 대화창이 나타납니다.
•

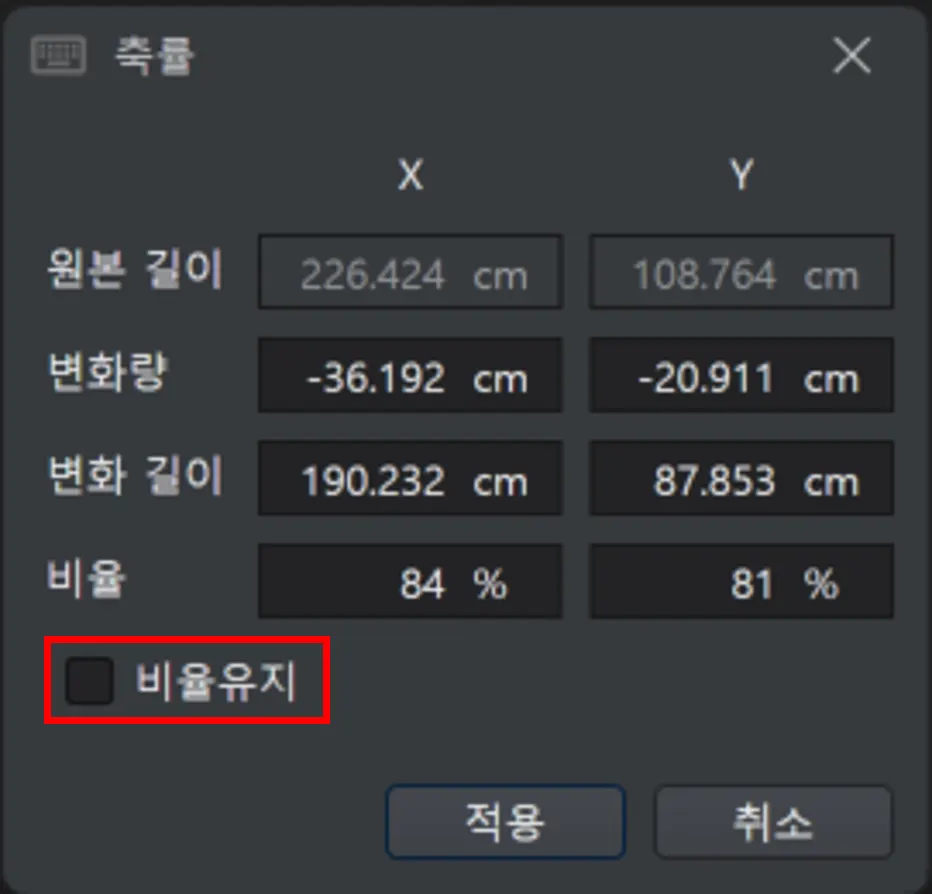

비율유지를 체크하지 않았을 경우
△X의 ‘변화량’, ‘변화 길이’, ‘비율’ 중 1개의 값을
수정하면 나머지 두 개의 값이 자동으로 입력됩니다.
△Y도 ‘변화량’, ‘변화 길이’, ‘비율’ 중 1개의 값을
수정하면 나머지 두 개의 값이 자동으로 입력됩니다.
•
비율유지를 체크했을 경우
대화창의 입력란 1개를 입력하면
나머지 △X, △Y의 입력란이 자동으로 입력됩니다.
또한 모서리 점을 선택한 다음‘Shift' 키를 누른 상태로 마우스를 움직이면 기존 비율이 유지된 채로 축률을 적용할 수 있습니다.
이때 ‘Shift’ 키를 누르며 축률을 설정할 경우 대화창이 활성화된 상태라도 대화창은 나타나지 않습니다.
*현재 1.4.0.0 버전에서는 축률 기능이 기호에는 적용되지 않습니다.
이러한 기호는 개별적으로 수정해 주시기를 바랍니다.
추후 업데이트에서 기호에도 축률 기능을 적용할 예정이오니, 새로운 버전 알림을 활성화해 주세요.
