벌리기 도구
단일 중심선일 경우
벌리기를 수행할 개체 전체를 선택하고 우클릭을 하면 초록색으로 바뀝니다.
위쪽 외곽선들을 선택하고 우클릭합니다.
아래쪽 외곽선들을 선택하고 우클릭합니다.
중심선을 선택하고 우클릭을 하여 완료한 후 고정부를 중심선 기준으로 좌우를 구별하여 클릭하여 선택합니다.
위 아래 폭 입력창이 뜨고 이동할 부분이 노란색으로 표시됩니다.
원하는 폭을 입력하면서 미리보기로 벌리기 형상을 확인합니다. 입력 폭값은 음수(-)도 가능합니다.
적용을 클릭하거나 Enter를 누르면 벌리기가 완료됩니다.
다중 중심선일 경우
벌리기를 수행할 개체 전체를 선택하고 우클릭을 하면 초록색으로 바뀝니다.
위쪽 외곽선들을 선택하고 우클릭합니다.
아래쪽 외곽선들을 선택하고 우클릭합니다.
중심선을 벌리고자하는 방향으로 순서대로 선택하고 우클릭합니다.
위 아래 폭 입력창이 뜨고 원하는 폭을 입력하면서 미리보기로 벌리기 형상을 확인합니다.
입력 폭값은 음수(-)도 가능합니다.
적용을 클릭하거나Enter를 누르면 벌리기가 완료됩니다.
벌리기 도구 [ 등분 ]
패턴을 선택합니다.
등분으로 벌리기를 할 외곽선을 선택합니다. 선택된 선은 빨간색으로 표시됩니다.

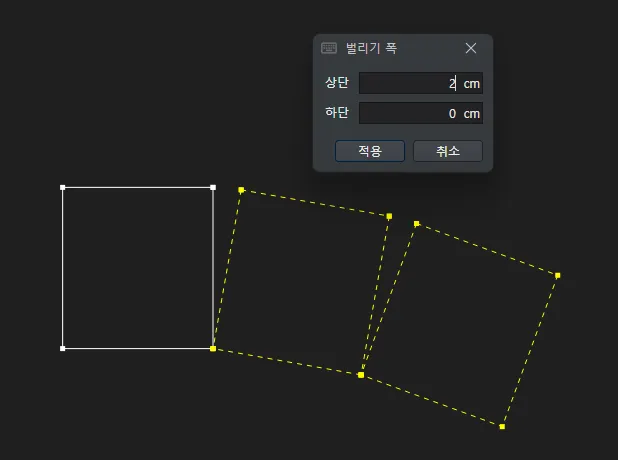

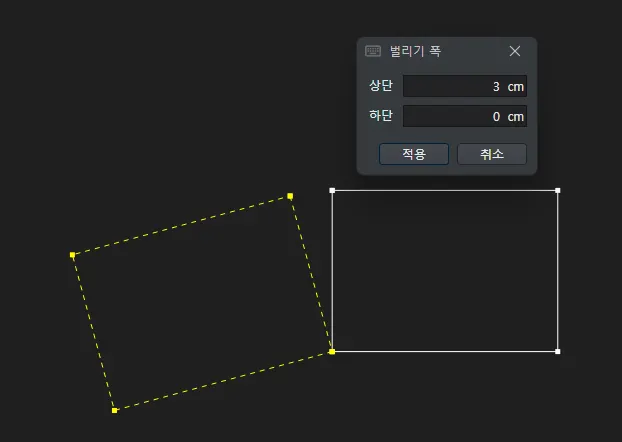

마우스 우클릭 으로 선택완료하면 해당 외곽선을 기준으로 등분선 미리보기가 노란색 점선으로 표시됩니다.
‘벌리기 폭’ 대화창이 나타납니다.
해당 대화창에서 등분 / 상단 폭 / 하단 폭 을 입력할 수 있습니다.
* 상단/하단 폭은 (-) 마이너스 값으로 겹침이 가능합니다.
입력하는 값에 따라 미리보기가 표시됩니다.
‘적용’ 버튼을 누르면 ‘벌리기-등분’이 완료됩니다.
