(V) 직각선을 그릴 때 사용하는 도구
선에서 직각선 그리기
마우스 옆의 문자가 “선”인 상태는 선에서 직각선을 그릴 수 있습니다.
Ctrl+마우스 왼쪽 버튼을 누르거나 작업창 우측 상단의 옵션 부분을 클릭하면 모드를 바꿀 수 있습니다. (선
점 토글)
점 토글) 기본은 선에서 직각선 그리기입니다.
직각선의 기준선 위의 점을 선택하고 마우스를 이동하여 끝점(■)을 선택하면 직각선이 그려집니다.

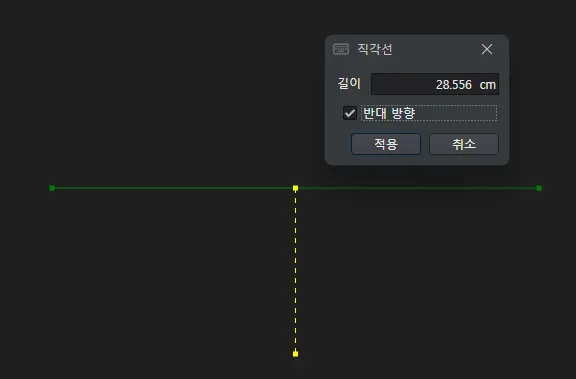

‘대화창’을 켠 상태에서 직각선을 그리면, ‘직각선’ 대화상자가 나옵니다.
원하는 길이를 입력하면 입력값에 따라서 미리보기가 바뀌며, ‘반대 방향’을 클릭하면 직각선 방향이 바뀝니다.
적용을 클릭하여 직각선을 그리기를 완료합니다.
점에서 직각선 그리기
마우스 옆의 문자가 “점”인 상태는 점에서 선으로 직각선을 그릴 수 있습니다.
Ctrl+마우스 왼쪽 버튼을 누르거나 작업창 우측 상단의 옵션 부분을 클릭하면 모드를 바꿀 수 있습니다. (선 점 토글)
점 토글)
직각선의 시작점을 선택하고, 기준선 근처에 가면 미리보기가 나옵니다.
마우스 왼쪽 클릭으로 기준선을 선택하면 직각선을 그릴 수 있습니다.
