시접 생성 및 수정 도구
시접 생성하기

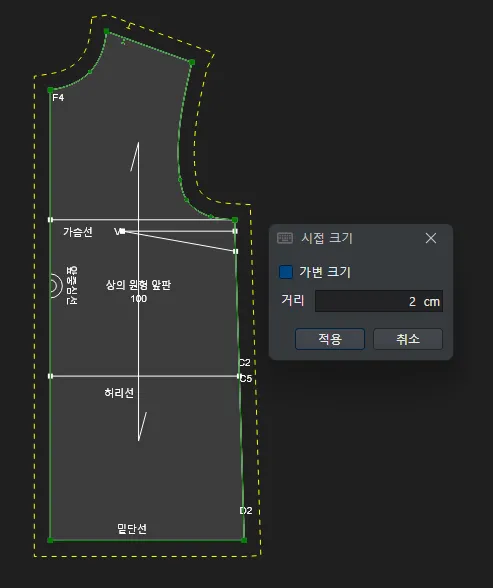

패턴을 박스 드래그로 선택하거나 패턴의 외부선들을 선택하고 우클릭을 하면 시접 크기 입력창이 뜹니다.
크기를 입력하고 Enter를 치거나 적용을 클릭하면 시접이 생성됩니다.
시접 크기 수정하기
생성한 시접에 대응하는 외부선들을 선택하고 우클릭을 하면 시접 크기 입력창이 뜨고 크기를 입력하면 수정됩니다.
시접 크기에 ‘0’을 입력하면, 시접이 없는 것과 같습니다.

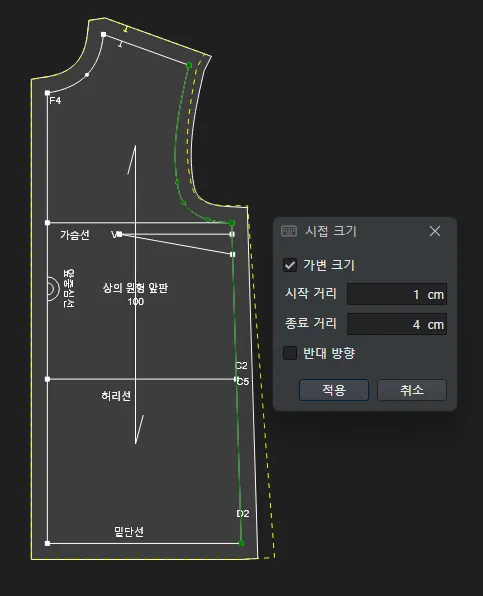

‘가변 크기’를 체크하면 시작점과 끝점에서의 시접량을 다르게 부여할 수 있습니다.
미리보기로 확인 가능하고, 반대 방향으로 바꿀 수도 있습니다.
시접 코너 수정하기

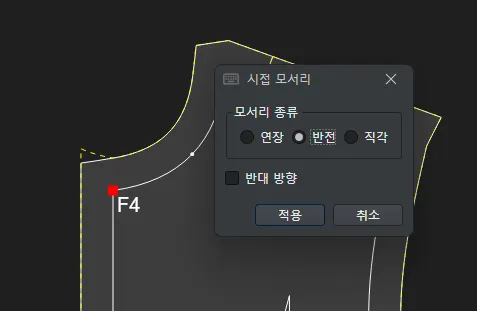

외부선의 끝 점을 선택하면 코너 종류 팝업이 뜹니다
연장/반전/직각 중 하나를 선택하면 미리보기로 확인 가능하고, 코너의 모양을 반대방향으로 바꿀 수도 있습니다.
적용을 클릭하면 시접 코너가 수정됩니다.
시접 삭제하기
Ctrl+마우스 왼쪽 버튼을 누르거나 작업창 우측 상단의 옵션 부분을 클릭하면 삭제 모드로 변경됩니다.
외부선을 선택하고 우클릭하면 대응하는 시접이 삭제됩니다.
