다트를 회전할 때 사용하는 도구
다트를 회전시킬 개체들을 선택하고, 마우스 오른쪽 클릭하면 선택한 개체들이 녹색으로 바뀝니다.
기존 다트의 선들을 먼저 선택해줍니다.
먼저 선택한 선이 고정측 선이 됩니다.
기존 다트의 선의 길이가같아야 선택이 가능합니다.

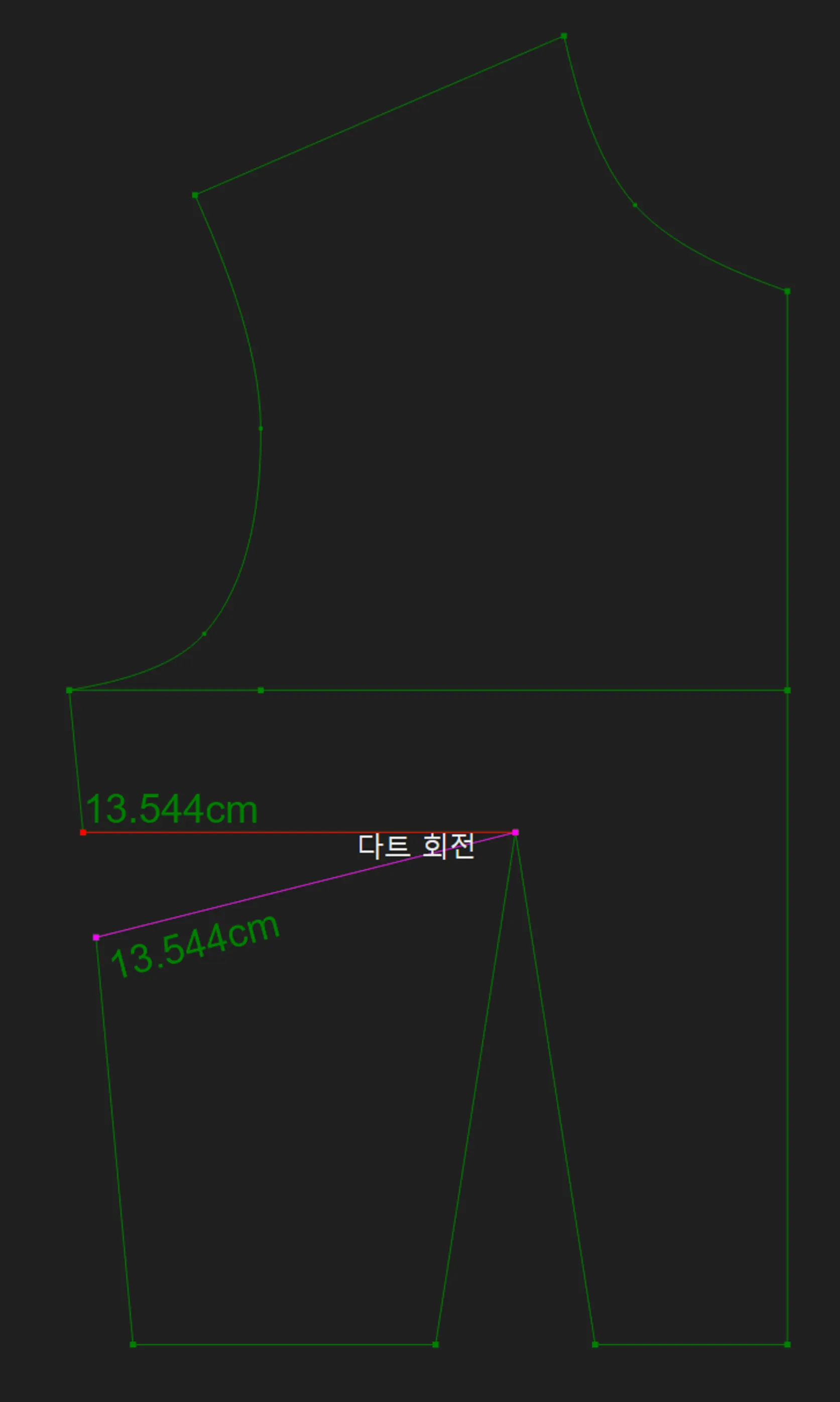

그리고 다트를 회전시킬 새로운 다트선을 선택합니다.
이 때 새로운 다트선의 끝점은 기존 다트의 끝점과 맞닿아 있어야 하며, 다른 끝점은 선택한 개체들의 외부선에 닿아 있어야 합니다.
새로운 다트선을 선택하면 ‘다트 회전’ 대화상자가 나옵니다.
‘대화창’ 상태와 관계없이 실행됩니다.
회전할 다트의 비율이나 너비를 입력하면, 입력값에 따라서 미리보기가 바뀌며, 적용을 클릭하여 다트를 회전시킵니다.
이 때 채우기 선이 존재하는 경우 채우기 선은 삭제됩니다.
