파일-불러오기-DXF(ASTM) 메뉴를 선택합니다.
‘저장하지 않은 변경사항’ 대화상자가 나오면 작업 중인 파일을 저장할지 선택한 다음 DXF 파일 경로를 찾아서 열기를 클릭합니다.

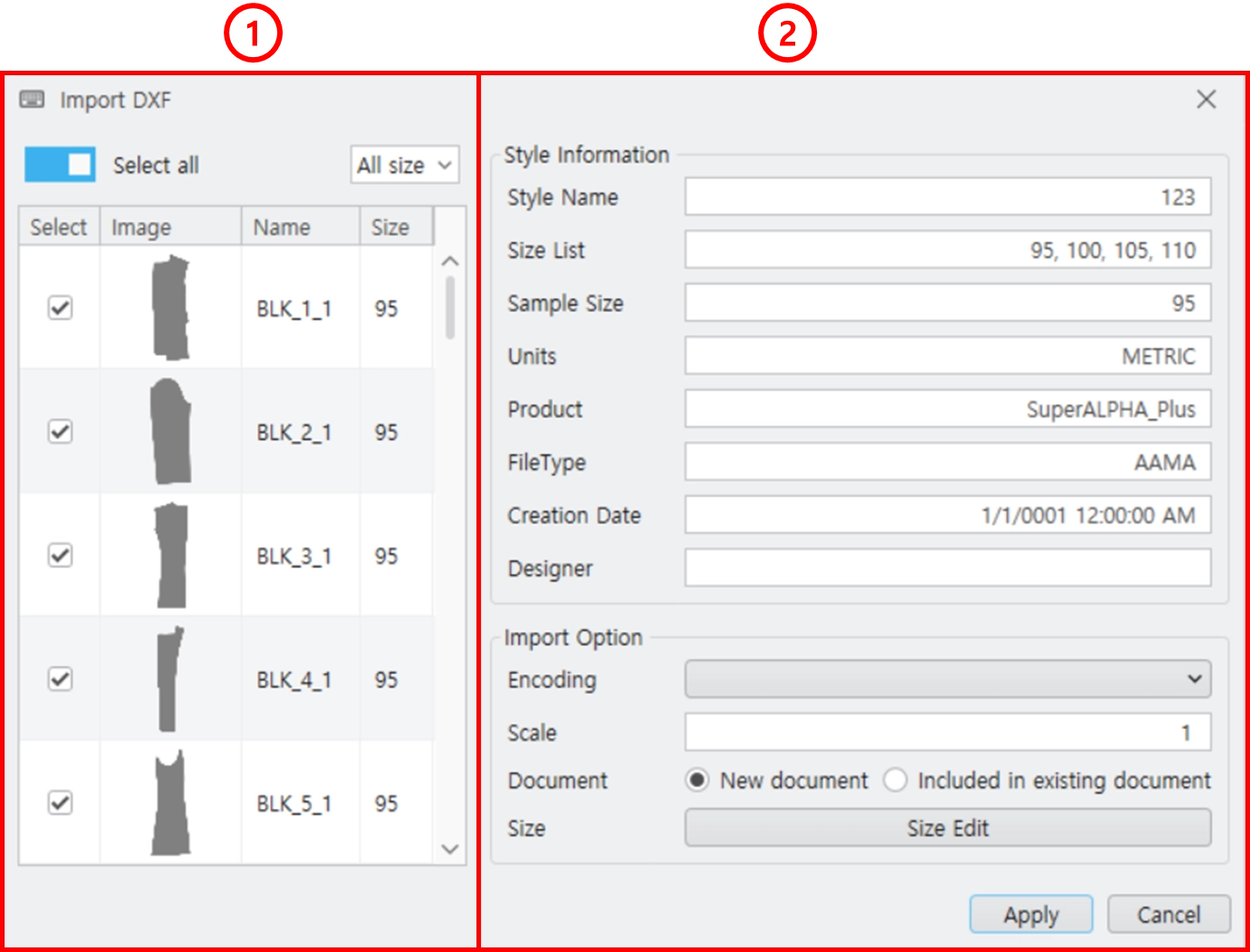

DXF 파일을 선택하면 아래 그림과 같은 대화창이 나옵니다.
① 패턴 정보창
패턴 미리보기와 이름, 사이즈 정보를 확인할 수 있습니다.
패턴 전체 또는 원하는 사이즈만 선택하여 불러올 수 있습니다.
② DXF 파일 정보창
•
스타일 정보
스타일 이름/사이즈 리스트/기본 사이즈/단위계/제작 S/W/파일 타입/작성 날짜를 표시합니다.
•
불러오기 옵션
◦
인코딩 : 자동 인식되어 적용되는 부분이라 사용자는 선택하지 않으셔도 됩니다.
◦
배율 : 파일에 따라 배율 조정이 필요한 경우 수정하여 사용하시면 됩니다.
불러오신 파일에서 길이를 확인하시고 필요 시 배율을 조정하셔서 다시 불러오시기 바랍니다.◦
문서 : 새 문서나 기존 문서에 포함을 선택하여 사용합니다.
새 문서 새 파일에 DXF 파일을 불러오면서 저장하지 않은 작업은 저장 여부를 물어봅니다.

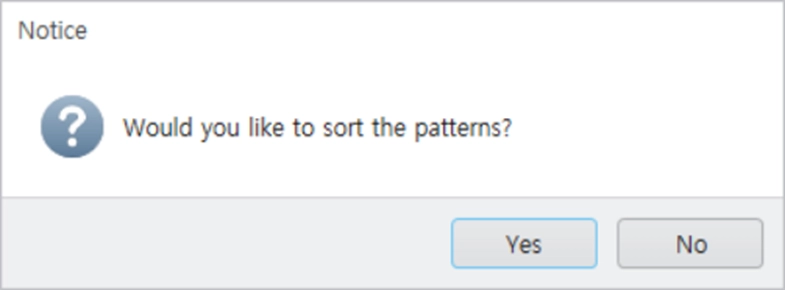

다음 단계에서 패턴 정렬 여부를 확인하는 팝업창이 뜹니다.
정렬 여부를 선택하셔서 불러오기를 완료하시면 됩니다.
기존 문서에 포함 현재 작업 중인 파일에 DXF 파일을 추가합니다.

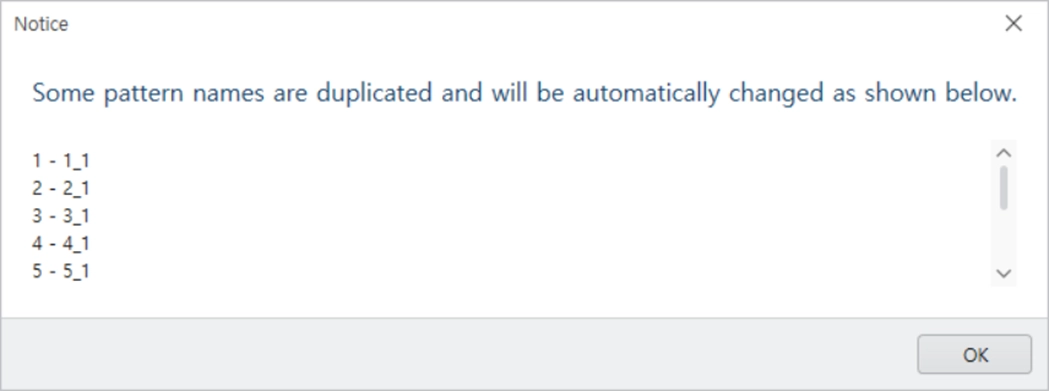

현재 작업 중인 파일과 불러오는 DXF 파일의 패턴 이름 동일한 경우 중복 여부를 확인하는 창이 뜹니다.
확인을 누르시면 패턴이름_1로 패턴 이름 중복을 피해서 지정됩니다.
현재 작업 중인 파일의 사이즈 체계와 불러오는 DXF 파일의 사이즈 체계가 다를 경우 추가한 패턴들은 기본 사이즈가 현재 작업 중인 기본 사이즈로 표시되고 패턴 이름 옆에 (사이즈)로 표시합니다.
이 경우 DXF 파일의 사이즈 체계는 기존 사이즈 체계로 대체되므로 주의하시기 바랍니다.
예를 들어 현재 작업 중인 파일의 사이즈 체계가 S-M-L이고, 불러오는 DXF의 사이즈 체계가 30-35-40-45-50 이면 불러오는 DXF 파일의 사이즈 체계가 S-M-L로 바뀌게 됩니다.
그리고 패턴 이름 옆에 (30), (35) 등으로 추가된 패턴의 사이즈 체계를 표시해 줍니다.
