식서 각도 등을 수정할 때 사용하는 도구
선
식서를 회전 시킬 때 선택된 선의 각도에 따라 변합니다.
식서 회전을 선택하면 기본적으로 선택되어 있는 게 ‘선’입니다.
1.
각도를 바꿀 식서를 선택합니다.
2.
바꾸고 싶은 원하는 각도의 선을 클릭합니다.
3.
선택한 선에 맞춰 식서의 각도가 바뀝니다.
점

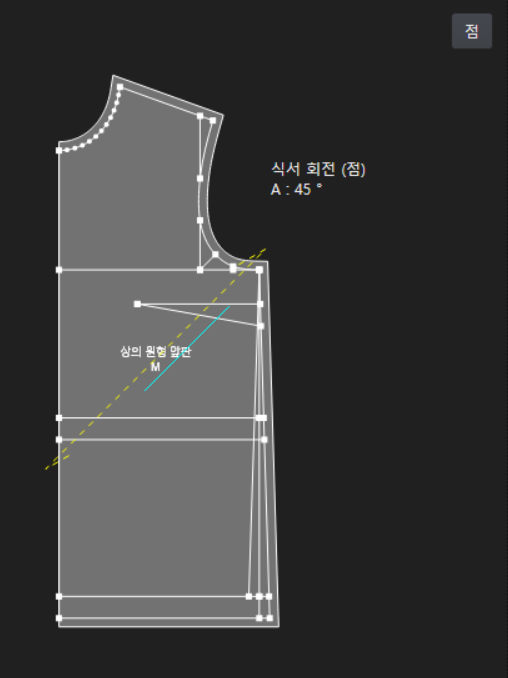

식서를 회전 시킬 때 임의점으로 각도를 조절하여 식서를 자유롭게 회전할 수 있습니다.
식서회전을 선택한 후 Ctrl + 마우스 왼쪽 클릭또는 작업창 우측 상단의 옵션 부분에 선을 클릭하면 ‘점’으로 바뀝니다.
1.
각도를 바꿀 식서를 선택합니다.
2.
임의점을 선택한 후 원하는 각도로 회전시켜줍니다.
3.
마우스 왼쪽 클릭으로 회전한 식서를 고정시켜줍니다.
‘점’ 상태에서 대화창이 켜져 있을 때
식서 선택 후 임의점을 클릭하면 ‘회전’ 대화상자가 나오고 원하는 수치의 각도를 입력할 수 있습니다.
‘선’ 상태에서는 대화창이 켜져있어도 회전 입력칸이 뜨지 않습니다.
