패턴이나 개체를 수직/수평 으로 보정하는 도구
•
주로 패턴을 입력한 후에 특정 기준선을 기준으로 수직/수평으로 회전할 때 많이 사용됩니다.
수직으로 보정하기
수직으로 세울 패턴이나 선들을 다중 선택하거나 드래그로 선택하고 마우스 우클릭하면 선택 완료된 선이나 면이 녹색으로 표시됩니다.
수직으로 세울 기준선을 클릭하면
기준점 : 빨간색 끝점 으로 표시되고,

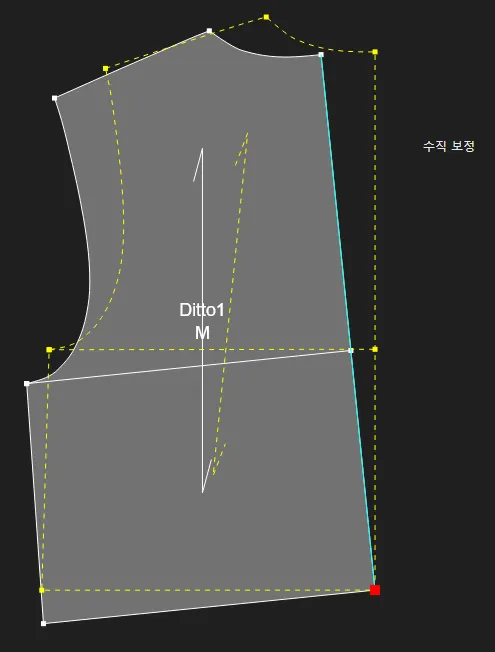

기준점이 아래로 가는 방향으로 세워진 미리보기를 보여줍니다.

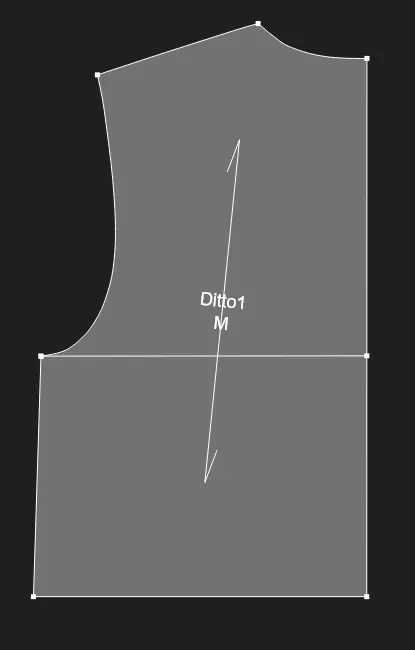

마우스 우클릭하면 해당 미리보기대로 보정됩니다.
수평으로 보정하기
Ctrl+마우스 왼쪽 버튼을 누르거나

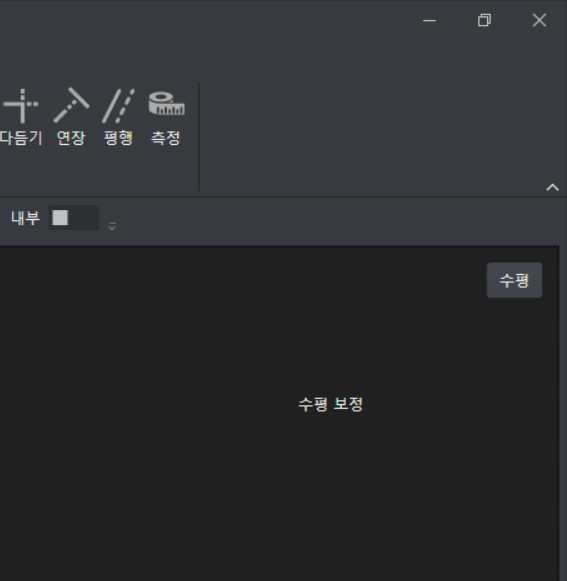

작업창 우측 상단의 옵션 부분에 수직을 클릭하면 ‘수평’으로 바꿀 수 있습니다.
수평으로 세울 패턴이나 선들을 다중 선택하거나 드래그로 선택하고 마우스 우클릭하면 선택 완료된 선이나 면이 녹색으로 표시됩니다.
수평으로 눕힐 기준선을 클릭하면
기준점 : 빨간색 끝점 으로 표시되고,
기준점이 왼쪽에 위치하게 회전한 미리보기를 보여줍니다.
마우스 우클릭하면 해당 미리보기대로 보정됩니다.
