삽입

다트를 삽입할 선들을 선택하고,

마우스 오른쪽 클릭하면, 선택한 선들이

녹색으로 바뀝니다.

선택한 선들의 양끝점이 회전축이 됩니다.

선택한 선상에서 다트를 삽입할 위치를

선택(‘점’ 대화 상자로 원하는 위치를 지정)하면

‘다트’ 대화상자가 나옵니다.

‘대화창’ 상태와 관계없이 실행됩니다.

입력값에 따라서 미리보기가 바뀌며,

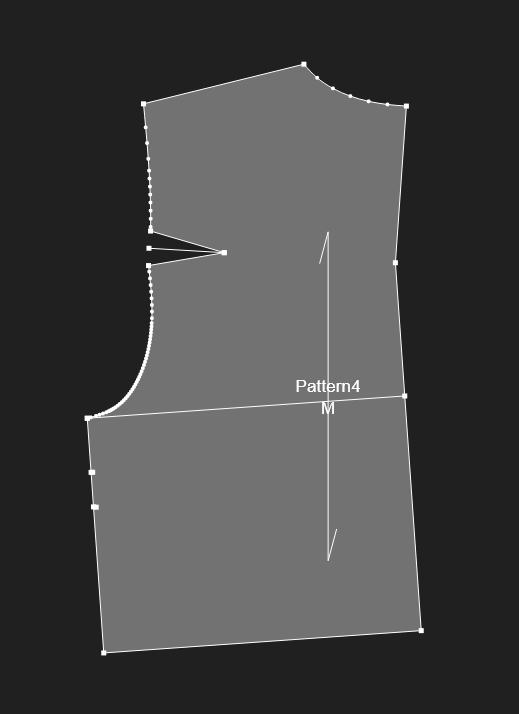

반대 방향을 클릭하면 다트를 삽입하면서

벌어지는 방향이 반전됩니다.

미리보기에서 정상적인 방향으로 다트가

삽입되고 있지 않을 경우 클릭해주시면 됩니다.

적용을 클릭하여 다트를 삽입합니다.

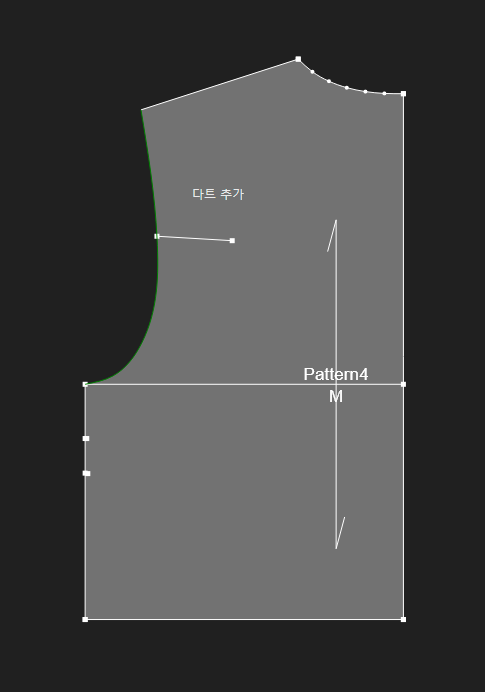

다트 추가

*다트 추가는 패턴 상에서만 가능합니다.

Ctrl+마우스 왼쪽 버튼을 누르거나 작업창 우측 상단의 옵션 부분에 삽입을 클릭하면 ‘추가’로 바뀝니다.

다트 중심선을 먼저 그려놓고 도구를 실행합니다.

다트를 추가할 개체를 선택하면 자동으로 녹색으로 바뀝니다.

다트 중심선을 선택하면 해당 개체가 포함된 패턴 전체가 노란색 점선형태로 바뀝니다.

선택한 다트 중심선에 다트 폭을 입력할 수 있는 대화창이 나옵니다.

대화창에 원하는 다트 폭을 입력하면 미리보기가 바뀝니다.

다트 중심선을 기준으로 패턴 외곽선까지 연장되어 패턴을 절개하고 벌리는 원리입니다.
