(P) 평행선을 그릴 때 사용하는 도구
하나의 평행선 생성
평행 기준선을 선택하면, 마우스 위치에 따라 미리보기가 이동합니다.
원하는 위치를 선택하면 평행선이 생성됩니다.

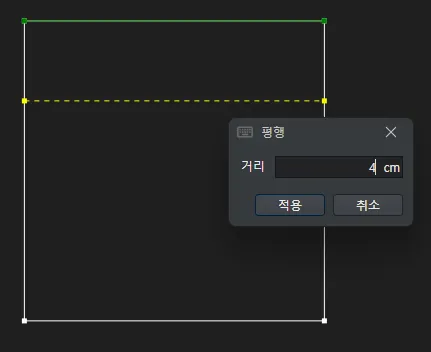

‘대화창’이 켜져 있으면, ‘평행’ 대화상자가 나옵니다.
원하는 거리를 입력하면, 입력값에 따라서 미리보기가 바뀌며,
적용을 클릭하면, 평행선이 생성됩니다.
여러 개의 평행선 다듬기
Ctrl+마우스 왼쪽 버튼을 클릭하거나 작업창 우측 상단의 옵션 부분을 클릭하면
마우스 옆에 다듬기로 바뀝니다.
평행 기준선을 선택하고 자를 기준선을 선택하면 녹색으로 바뀝니다.
기준선이 하나인 경우 우클릭을 하면 입력창이 뜹니다.

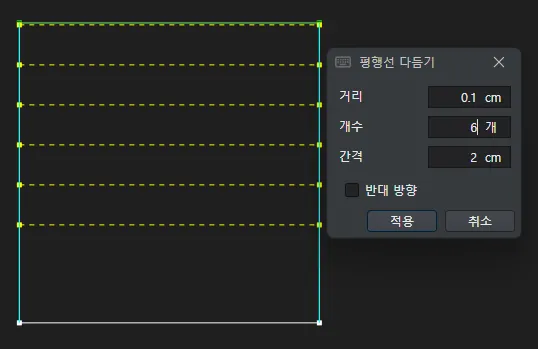

입력창에 거리, 개수와 간격을 입력하면 입력값에 따라 미리보기가 생성됩니다.
적용을 클릭하면 평행선 다듬기가 완료됩니다.
자를 기준선이 2개인 경우에는 첫 번째 자를 기준선 선택 후
두 번째 자를 기준선을 선택하면 입력창이 뜹니다.
동일한 방법으로 입력하면 미리보기가 생성되고 적용을 클릭하면 평행선 다듬기가 완성됩니다.
